Резервный генератор не заведётся в мороз: греющий кабель на топливной линии и фильтре

Опубликовано 7 октября 2026 · 10 мин чтения

Резервный дизель-генератор месяцами стоит без работы и должен запуститься в ту минуту, когда пропадёт сеть: у больницы, серверной, магазина с холодильниками, фермы, базовой станции связи, котельной. Зимой его чаще всего подводит не двигатель, а топливо: в морозную ночь в трубе от уличного бака или в фильтре выпадает парафин, и генератор заводится, работает минуту и глохнет. Разберём, почему так происходит, что именно греть, сколько кабеля нужно на топливную линию, какой кабель класть рядом с топливом и как узнать об отказе обогрева раньше, чем он понадобится.

Почему генератор глохнет на морозе

В дизельном топливе есть парафины. При охлаждении они начинают кристаллизоваться: топливо мутнеет, а кристаллы оседают на сетке фильтра тонкой очистки и в сепараторе. Насос уже не может прокачать нужное количество, и двигатель, запустившись на топливе, которое было в насосе и трубках, глохнет через минуту-другую.

• Предельная температура фильтруемости указана в паспорте топлива. У летнего она около −5 °C, у зимнего и арктического — намного ниже. Резервный бак заправляют редко, и летнее топливо, залитое весной, часто встречает в нём зиму.
• Труба остывает первой. В баке много топлива, и оно остывает медленно, а в тонкой трубе на ветру — за ночь. Парафин выпадает именно там, где топливо стоит без движения: в линии от бака к генератору и в фильтре.
• Присадки и зимнее топливо снижают риск, но не отменяют его в сильные морозы. Обогрев линии и фильтра — страховка, которая работает независимо от того, что сейчас в баке.

Что греть

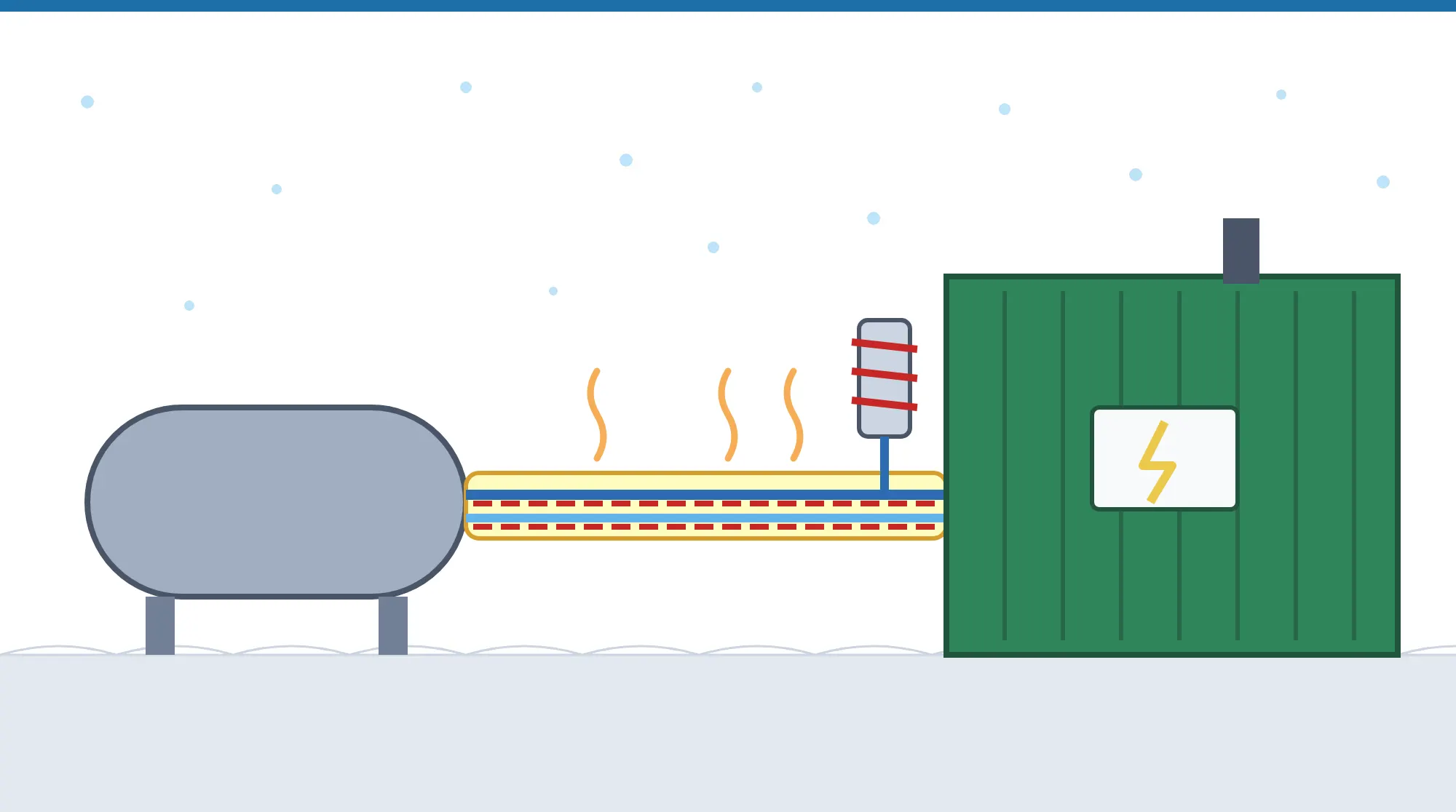

1. Трубы подачи и обратки на всём пути по улице — от бака до ввода в контейнер или помещение, включая вентили и обратный клапан.
2. Фильтр и сепаратор, если они стоят снаружи или в неотапливаемом отсеке. У многих моделей есть встроенный электроподогрев — тогда пользуются им; если его нет, кабель наматывают на металлический корпус.
3. Заборный патрубок и запорная арматура бака — короткими петлями кабеля под утеплителем.
4. Сам бак — только если в нём может оказаться летнее топливо или он стоит на сильном ветру; подробнее — в разделе об уличном баке.

Внутри утеплённого контейнера с собственным обогревом топливо не мёрзнет, а подогрев двигателя и охлаждающей жидкости — задача производителя генератора. Греющий кабель нужен на том, что остаётся снаружи.

Сколько тепла нужно трубе

Топливо держат при +5…+10 °C: этого достаточно, чтобы парафин не выпадал, а греть сильнее — лишний расход. Теплопотери стальной трубы Ø 27 мм (условный проход 20) по калькулятору сайта, с запасом 10 %:

Пример. Бак стоит в 15 м от контейнера, подача и обратка — трубы Ø 27 мм под каучуком 20 мм. Каждой нужно около 21 Вт/м при −30 °C, поэтому берут кабель 24 Вт/м: одна нитка вдоль подачи, у контейнера кабель разворачивают и ведут обратно вдоль обратки. С запасом на вентили, обратный клапан и вводы — 33 м, около 0,8 кВт, ток около 3,5 А, автомат C16 (предел SRL24-2CR для C16 — 50 м). Готовая секция ЛёдОк 24 Эконом плюс на 33 м с муфтами и проводом с вилкой — 387,20 BYN.

С терморегулятором кабель работает, только когда труба остывает. За отопительный сезон такая линия расходует порядка 800 кВт·ч; как пересчитать теплопотери в киловатт-часы, разобрано в статье о расходе электроэнергии. Для своей трубы посчитайте мощность в калькуляторе.

Какой кабель взять

Дизельное топливо — горючая жидкость, но не каждая площадка с баком относится к взрывоопасной зоне: это определяет проект с учётом температуры вспышки топлива, вентиляции и того, нагревается ли оно. Если зона назначена, в ней допускается только оборудование во взрывозащищённом исполнении, включая коробки и вводы. Подробно о взрывоопасных зонах — в статье об электрообогреве битумопроводов, мазутопроводов и топливных линий.

Монтаж на трубе и фильтре

• Труба. Кабель — одной ниткой по низу трубы, по всей длине под алюминиевым скотчем, сверху — трубный утеплитель из вспененного каучука с защитой от солнца и механических повреждений. Вентили и обратный клапан обматывают петлёй кабеля, не разрывая его. Подробно — в статье об обогреве трубопроводов.
• Фильтр. Кабель — витками по металлическому корпусу и головке фильтра под алюминиевым скотчем, сверху — съёмный утеплительный чехол: фильтр меняют, и обогрев не должен этому мешать. Прозрачную колбу сепаратора кабелем не обматывают.
• Внутрь топливной трубы — нельзя. Сальников для ввода кабеля в топливную линию в каталоге нет, а течь дизеля под давлением насоса опасна. Кабель — только снаружи.
• Соединения — заводскими муфтами или набором EC-PRO, подключение — в коробке ECM25-PRO вне зоны возможных проливов. Скрутки и изолента у топливной линии недопустимы.
• Электрика. Отдельная линия с автоматом и УЗО 30 мА, оплётка — на защитный проводник. Питание обогрева берут от щита, который запитан и от сети, и от генератора, — иначе при работе генератора на долгом отключении обогрев тоже пропадёт. Подробнее — в статье об электробезопасности греющего кабеля.

Уличный бак

• С зимним топливом бак обычно не греют: большой объём остывает медленно, а запаса по температуре фильтруемости хватает. Греют заборный патрубок, арматуру и трубы.
• Если в баке может оказаться летнее топливо — например, его заправляют раз в год, — надёжнее осенью заменить топливо или добавить депрессорную присадку по инструкции производителя. Греть весь бак ради летнего топлива дорого.
• Когда бак всё-таки греют, его утепляют и кладут кабель на нижнюю треть стенки и у заборного патрубка. Горизонтальный бак на 5 м³ под 50 мм минваты при −25 °C теряет около 0,5 кВт; расчёт и раскладка — в статье об обогреве резервуаров и ёмкостей.
• Вода в баке — отдельная беда: конденсат собирается на дне и зимой замерзает у заборного патрубка. Отстой сливают перед зимой, а сепаратор перед фильтром задерживает воду.

Управление и контроль

• Терморегулятор с датчиком на трубе. ТР-300 на DIN-рейке в щите контейнера и датчик ST 22 на трубе под утеплителем, подальше от кабеля: включение при +5 °C, выключение при +10 °C — 260,00 BYN. Регулятор работает от −20 °C, поэтому его ставят в контейнере или в щитовой, а не на улице.
• Контроль, что обогрев работает. Самая неприятная ситуация — сеть пропала, а обогрев, как выяснилось, отключился ещё в ноябре. Wi-Fi-выключатель EARU с замером тока показывает в телефоне, идёт ли ток по линии, и присылает уведомления — 140,40 BYN. Подробнее — в статье о греющем кабеле и умном доме.
• Сигнал аварии. Двухканальный STC3008: первый канал управляет обогревом, второй с отдельным датчиком срабатывает, если труба остыла до +2 °C. Его реле выводят на лампу, сирену или в диспетчерскую — так об отказе узнают сразу, а не при пуске генератора.
• Проверка перед зимой. Осенью измеряют сопротивление изоляции мегаомметром на 1000 В — не меньше 20 МОм — и включают обогрев, проверяя ток клещами. Заодно проверяют, что генератор запускается под нагрузкой.

Частые ошибки

• Летнее топливо в резервном баке зимой. Никакой кабель на трубе не спасёт, если парафин выпадает в баке и в фильтре.
• Греют подачу и забывают обратку и фильтр. Линия тёплая, а фильтр снаружи забит парафином.
• Кабель без утеплителя. На ветру тепло уходит быстрее, чем кабель его даёт.
• Обычный кабель там, где на него капает топливо. У фильтра и в приямке нужен кабель во фторопластовой оболочке.
• Кабель внутри топливной трубы. Нет подходящего сальника, и течь топлива опаснее замёрзшей линии.
• Обогрев запитан только от сети. При долгом отключении, когда генератор уже работает, линия остынет. Питание — от щита, который получает и сеть, и генератор.
• Никто не знает, работает ли обогрев. Без контроля тока или сигнала аварии отказ обнаружится в самый неподходящий момент.

Частые вопросы

Нужно ли греть топливо, если в баке зимнее дизельное? Трубы и фильтр снаружи — да, это недорогая страховка на сильный мороз и на случай, если в баке осталось топливо прошлого сезона. Сам бак с зимним топливом обычно не греют.

До какой температуры греть топливную линию? До +5…+10 °C. Задача — не дать топливу остыть до выпадения парафина, а не нагреть его.

Можно ли завести кабель внутрь топливной трубы? Нет. Сальника для ввода кабеля в топливную линию в нашем каталоге нет, а течь дизеля опасна. Кабель — только снаружи под утеплителем.

Подойдёт ли то же самое для котельной на дизельном или печном топливе? Да, логика та же: трубы от уличного бака, фильтр, заборный патрубок, +5…+15 °C. Если трубы пропаривают или топливо подогревают выше, нужны серии HTP и выше — об этом статья о битумопроводах, мазутопроводах и топливных линиях.

Какие документы получит организация? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».

Что в итоге

Резервный генератор зимой подводит парафин в топливе, а не мотор. Поэтому к зиме в бак заливают зимнее топливо, а всё, что снаружи, — трубы подачи и обратки, фильтр и заборный патрубок — греют саморегулирующимся кабелем под утеплителем до +5…+10 °C. Там, где возможны проливы, берут фторопластовый кабель, внутрь топливной трубы кабель не заводят, а обогрев держат под контролем — по току или по сигналу аварии.
