Аварийный душ зимой: как не дать воде замёрзнуть и держать её тёплой по стандарту

Опубликовано 6 октября 2026 · 9 мин чтения

На химических и нефтеперерабатывающих производствах, складах реагентов, в аккумуляторных и на моечных станциях аварийный душ и фонтан для глаз ставят прямо у опасной зоны — часто на улице. Зимой вода в их стояке замёрзнет за несколько часов. Но и просто не дать ей замёрзнуть мало: человек после химического ожога должен промываться долго, и ледяная вода заставит его бросить промывку раньше времени. Разберём, что требует стандарт к температуре воды, что может и чего не может греющий кабель, сколько ватт нужно стояку, какой кабель взять на химическом производстве и как поставить ограничитель перегрева и сигнализацию.

Статья — инженерный обзор. Требования к аварийным душам на конкретном предприятии определяют нормы охраны труда, проект и служба охраны труда; стандарт ANSI Z358.1 приведён как распространённый ориентир.

Какая вода нужна аварийному душу

Аварийный душ должен быть в нескольких секундах ходьбы от места, где работают с кислотами, щелочами и растворителями: по ANSI Z358.1 — не дальше, чем человек дойдёт за 10 секунд. Дальше промывка идёт долго — не меньше 15 минут, — и тут важна температура воды.

Стандарт задаёт и расход: для душа — около 76 л/мин (20 галлонов в минуту), для фонтана для глаз — от 1,5 л/мин. Эти цифры понадобятся ниже.

Что может и чего не может кабель

Стояк аварийного душа диаметром около 42 мм вмещает примерно литр воды на метр, весь стояк с разводкой к лейке и фонтану — несколько литров. Греющий кабель может держать эту воду тёплой круглые сутки. Но душ с расходом 76 л/мин выпустит её за 2–3 секунды, а дальше пойдёт вода из подводящей трубы — такой температуры, какая она в источнике. Фонтан для глаз расходует меньше, и тёплого запаса ему хватит на минуту-две, но не на 15 минут.

• Что делает кабель: не даёт замёрзнуть стояку, кранам, лейке, фонтану и подводке; держит стоящую воду тёплой, чтобы первая вода не была ледяной; не даёт остыть линии от источника тёплой воды до душа.
• Чего кабель не делает: не нагревает воду на проток. Для тёплой воды на все 15 минут нужен источник — водонагреватель с запасом или смесительный узел с термостатическим клапаном. Подбор такого узла — задача проекта.

Что греть: стояк, краны, подводку

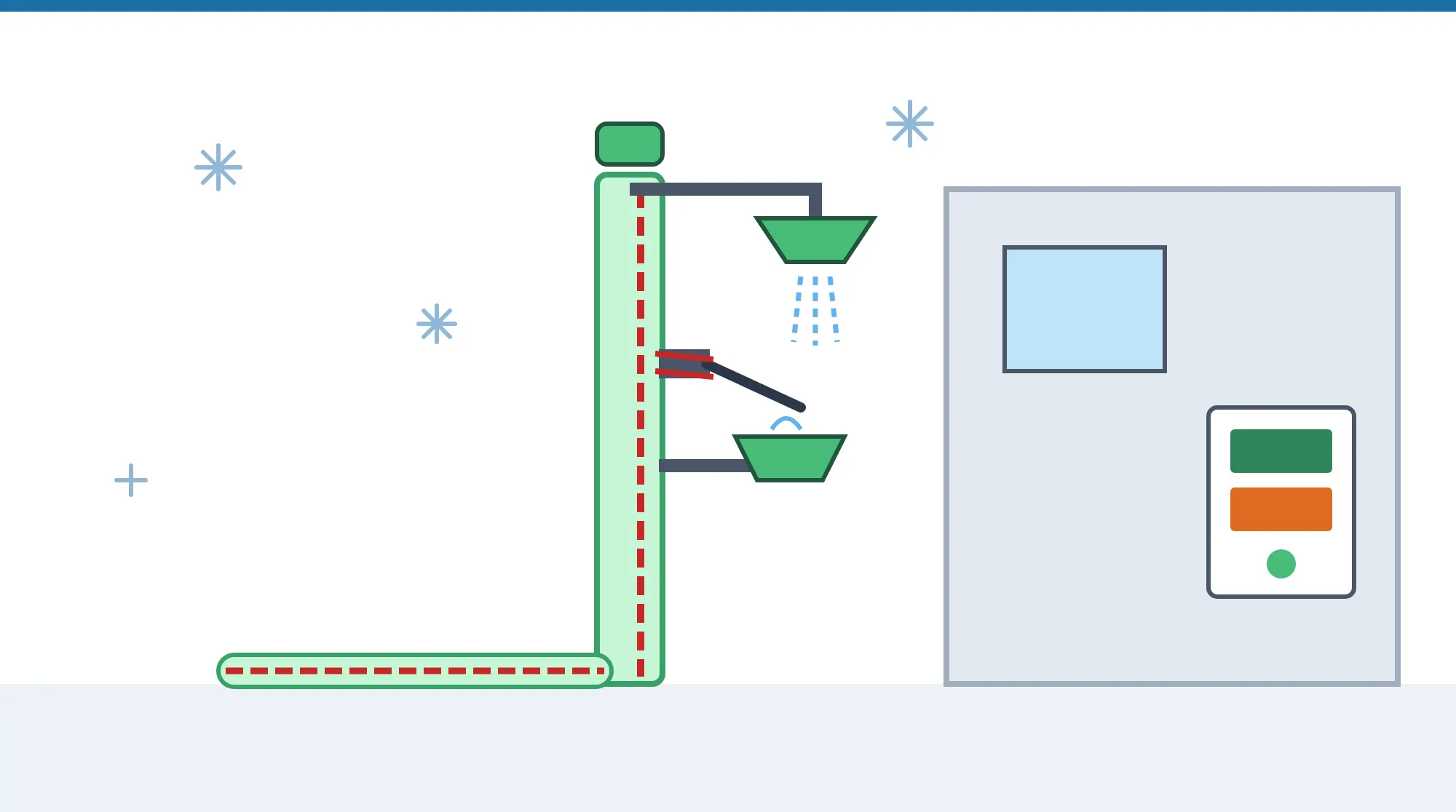

1. Стояк и разводка. Кабель ведут по трубе продольно одной ниткой по низу горизонтальных участков и вдоль вертикального стояка, прижимают алюминиевым скотчем, сверху — трубный утеплитель и кожух. Кожух аварийного душа обычно делают ярким — сигнального цвета, чтобы душ было видно издалека.
2. Краны и привод. Шаровой кран, рычаг или педаль, лейку и чашу фонтана для глаз обматывают кабелем: если лёд скуёт привод, душ не откроется в нужную секунду. Подвижные части и крышку фонтана оставляют свободными — утеплитель не должен мешать открыть их одной рукой.
3. Подводка. Если подводящая труба идёт под землёй ниже глубины промерзания, греют выход из земли и вход в стояк. Если она идёт по эстакаде или стене — греют её по всей длине, как обычный водопровод; методика — в статье об обогреве водопровода снаружи трубы.
4. Слив. Дренажную воронку под душем и трубу от неё греют, иначе после проверки душа вода замёрзнет внизу.

Сколько ватт нужно стояку

Теплопотери посчитаны калькулятором сайта для −25 °C снаружи, с запасом 10 %:

Держать +20 °C в полтора раза дороже, чем просто не дать замёрзнуть, поэтому утеплитель на стояке аварийного душа лучше брать толще — 40 мм. Кабель при этом работает тёплым, около +25 °C, и мощность берут по графику при этой температуре: SRL30-2CR даёт около 24 Вт/м, 30HTP2-CT — около 26 Вт/м, SRL24-2CR — около 19 Вт/м.

Пример. Стояк 2,3 м, разводка к лейке и фонтану 0,5 м, два крана с запасом кабеля по 0,7 м — около 4,5 м кабеля. С утеплителем 40 мм хватает одной нитки SRL30-2CR: 82,50 BYN за 5 м кабеля и набор для подключения в коробке. На химическом производстве — 30HTP2-CT, под заказ: 275,00 BYN за 5 м.

Какой кабель взять

У всех этих кабелей экранирующая оплётка: её соединяют с защитным проводником, линия — через УЗО. Человек под душем стоит в воде, поэтому электробезопасность здесь особенно важна — подробнее в статье об электробезопасности греющего кабеля. О сериях и температурах промышленных кабелей — в статье об обогреве трубопроводов.

Регулятор, ограничитель и сигнализация

Аварийный душ может годами стоять без дела, но в нужную секунду обязан сработать. Поэтому управление строят с запасом надёжности.

• Регулятор. Датчик на трубе под утеплителем, подальше от кабеля; уставка +20…+25 °C. Подходит STC1000 или DST1020 — 75,50 BYN.
• Независимый ограничитель перегрева. Второй регулятор со своим датчиком и своим контактором отключает обогрев при +35 °C, даже если первый регулятор или его контактор отказали: вода не должна стать горячее +38 °C. Удобен двухканальный STC3008 — по каналу на регулирование и на ограничение — или два отдельных STC1000.
• Сигнал неисправности. ТЕРМ-2000 управляет несколькими душами через контакторы, принимает до пяти датчиков и имеет сигнальные реле — их заводят на пульт дежурного: «нет обогрева душа № 4». Для небольшого объекта подойдёт Wi-Fi-выключатель EARU с замером тока — если ток пропал, придёт уведомление в телефон.
• Лампа на душе. Зелёная — обогрев в норме, красная — неисправность. Во взрывоопасной зоне лампа и всё оборудование на душе — во взрывозащищённом исполнении.
• Лето. Летом обогрев отключают: на солнце вода в стояке и так может нагреться, а с включённым кабелем — перегреться.

Регуляторы STC1000, DST1020, STC3008 и ТЕРМ-2000 — обычного исполнения: их ставят в щит вне взрывоопасной зоны, например в операторной, а в зоне остаются только кабель, коробки и датчики во взрывозащищённом исполнении.

Частые ошибки

• Обогрев только от замерзания. Вода +2…+5 °C формально жидкая, но промываться ею 15 минут невозможно.
• Рассчитывать, что кабель даст тёплую воду на всю промывку. Он держит тёплой только воду в трубе; на проток нужен источник тёплой воды.
• Нет ограничителя перегрева. Отказ одного регулятора — и вода в стояке горячее допустимого.
• Нет сигнала неисправности. Об обрыве кабеля узнают, когда душ понадобился.
• Краны и привод без обогрева. Труба тёплая, а рычаг вмёрз.
• Утеплитель закрывает крышку фонтана. Пострадавший должен открыть её одной рукой, не глядя.
• Обычный кабель в зоне химических проливов или взрывоопасной зоне. Нужна фторопластовая оболочка или взрывозащищённое исполнение.
• Обогрев включён летом. Вода в стояке на солнце перегревается.

Частые вопросы

Можно ли обойтись без источника тёплой воды? Кабель защитит душ от замерзания и сделает тёплой первую воду, но на 15 минут промывки этого не хватит. Нужен ли источник тёплой воды на вашем объекте, решают проект и служба охраны труда.

Какую температуру держать в стояке? Обычно +20…+25 °C — с запасом от нижней границы +16 °C и далеко от верхней +38 °C. Ограничитель — на +35 °C.

Можно ли поставить кабель на уже установленный душ? Да: кабель кладут поверх трубы, затем утеплитель и кожух. Если у душа заводской кожух, его снимают на время монтажа.

Нужен ли обогрев душу в неотапливаемом ангаре? Да, если температура там опускается ниже нуля. Расчёт тот же, только снаружи не −25 °C, а минимальная температура в ангаре.

Какие документы получит предприятие? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».

Что в итоге

Уличному аварийному душу мало не замёрзнуть: вода в нём должна быть тёплой, от +16 до +38 °C. Греющий кабель на стояке, кранах и подводке под толстым утеплителем держит стоящую воду на +20…+25 °C и не даёт замёрзнуть линии от источника тёплой воды, а сам источник обеспечивает тёплую воду на все 15 минут промывки. Регулятор, независимый ограничитель на +35 °C и сигнал неисправности на пульт делают систему надёжной, а в зоне химии и взрывоопасных паров кабель берут во фторопласте или во взрывозащищённом исполнении.
