Саморегулирующийся нагревательный кабель ProTrace

Принцип действия саморегулирующегося кабеля основан на зависимости сопротивления матрицы от внешней температуры. Пока кабель холодный сопротивление его мало - этим и обусловлен повышенный пусковой ток в 1,5-2 раза превышающий номинальный. При прохождении тока матрица разогревается и сопротивление ее начинает увеличиваться. Если разбора тепла нет, то сопротивление велико, ток очень мал и потребляемая мощность тоже мала, но стоит охладить весь кабель или небольшой его участок, в этом месте сопротивление упадет и кабель начнет сильнее разогреваться.

Типы саморегулирующегося кабеля ProTrace

gallery/201452813400389725
gallery/201452813375350991

Применение низкотемпературного саморегулирующегося кабеля:

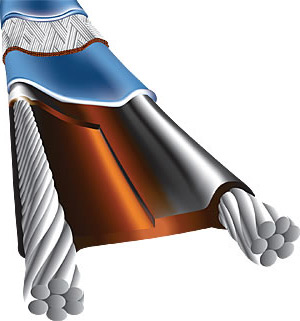

саморегулирующийся кабель ProTrace

Саморегулирующиеся кабели ProTrace этой категории применяются для:

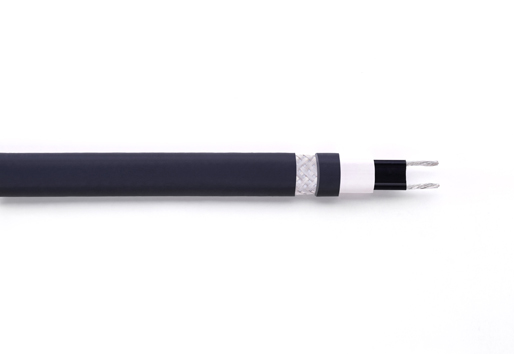

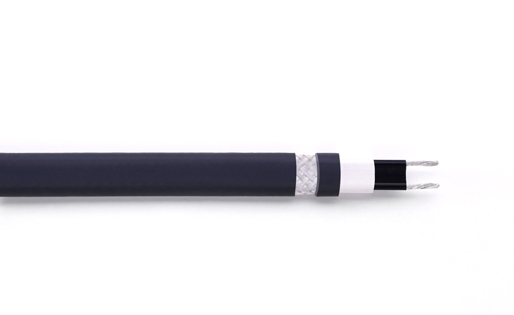

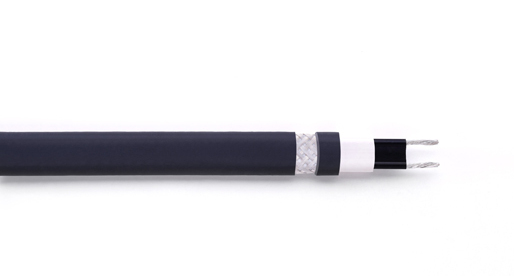

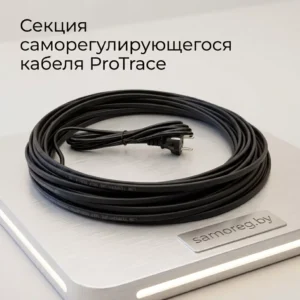

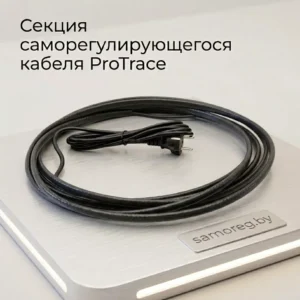

  • защиты трубопроводов от замерзания (трубы с водой, пожарные гидранты). Модели SLL10-2 ...SLL40-2 можно использовать в нормальных условиях, 11HTM-2CT внутри труб с водой, а SLL10-2CR...SLL40-2CR в условиях повышенной влажности, в агрессивных средах.

  • защиты водостоков, желобов, кровли, ендовы используют модели SLL10-2CR...SLL40-2CR, в одну или две нитки в зависимости от размеров труб.

  • защиты дренажных линий кондиционеров - 11HTM2-CT.

  • обогрева канализационных лежаков, которые склонны к промерзанию. Например, труба отвода стоков от биосептиков часто промерзает, т.к. не закапывается глубоко.

  • прогрева трубопроводов для перекачки масла, топлива, жира.

  • поддержания плюсовой температуры внутри специального оборудования (корпуса приборов, эксплуатируемых в экстремальных условиях).

К низкотемпературным самрегам относятся следующие модели: SLL (SRL), HTM, HTR, HTLe. Нагревательные секции построены на их базе, все они развивают мощность от 10 до 40 Вт/м. при +10 С, нагреваются до температуры +30...+50 (но не более +65 С), и выдерживают нагрев от внешних источников до не более +85 С.  Внешняя изоляция: термопласт - маркировка CR, и фторполимер - маркировка CT.

Работают в диапазоне напряжения 220-254 В для SLL (SRL), 220-277 В для HTM, 208-277 В для HTR. Также есть модели на рабочее напряжение 24 В.

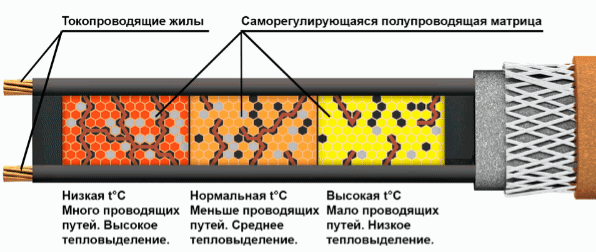

Принцип действия саморегулирующегося кабеля

Применение среднетемпературного саморегулирующегося кабеля:

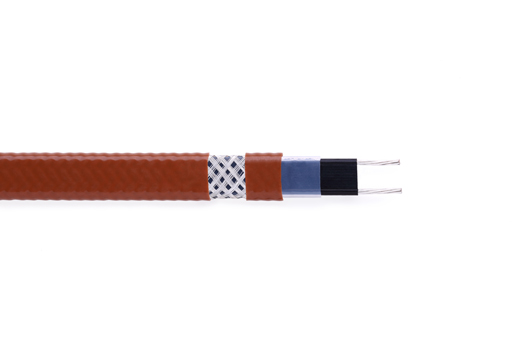

К среднетемпературным саморегулирующимся кабелям относится модель ProTrace HTP. Эта модель отличается более высоким температурным диапазоном: максимальная температура нагрева до +110 С, максимальное воздействие на кабель до +135 С. Мощностной ряд 17, 31, 45, 60 Вт./м. при +10 С. Внешняя изоляция: термопласт - CR, и фторполимер - CT. Применяется для разогрева труб в промышленности.

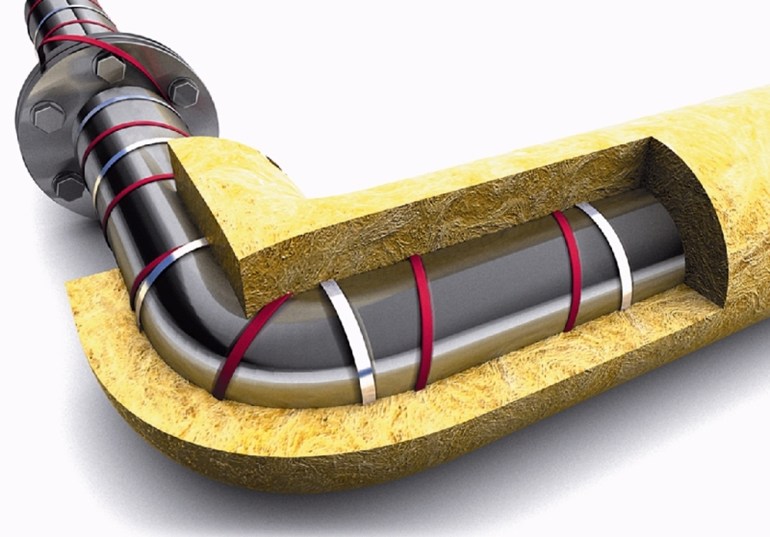

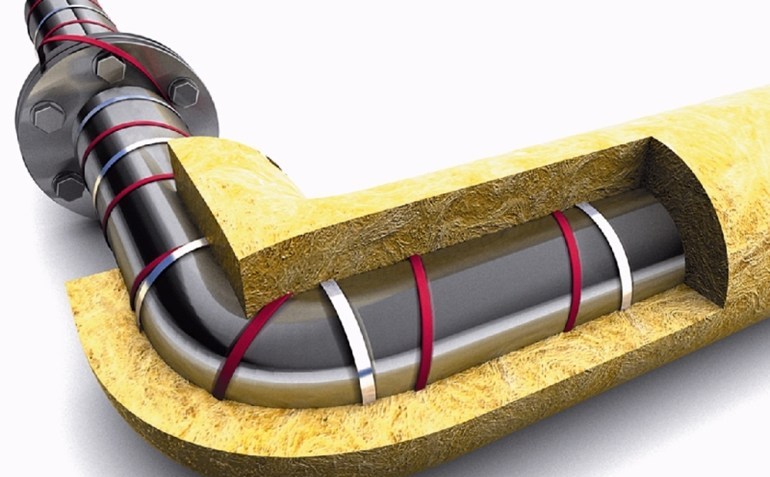

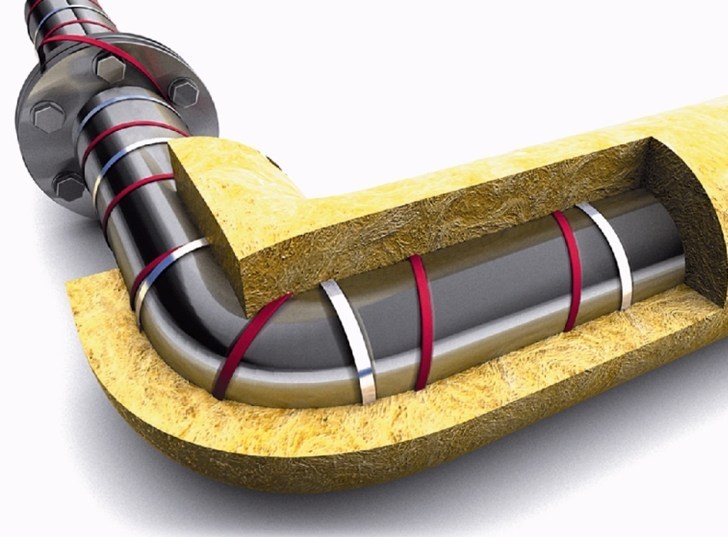

Утепление трубопровода

Применение высокотемпературного саморегулирующегося кабеля:



gallery/3 (1)

К высокотемпературным саморегулирующимся кабелям относится ProTrace HTS с температурой нагрева до +120 С и выдерживающие внешнее воздействие (например при очистке перегретым паром труб) до +200 С. Изоляция на основе фторполимера. Мощность 15, 30, 45, 60 Вт./м. при +10 С.

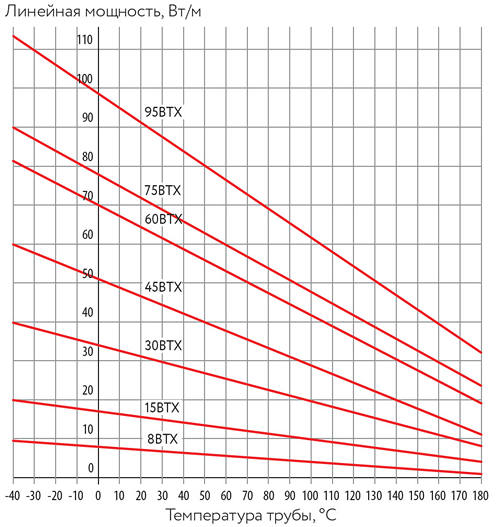

График зависимость потребляемой мощности кабеля от внешней температуры

Строение саморегулирующегося кабеля ProTrace HTS

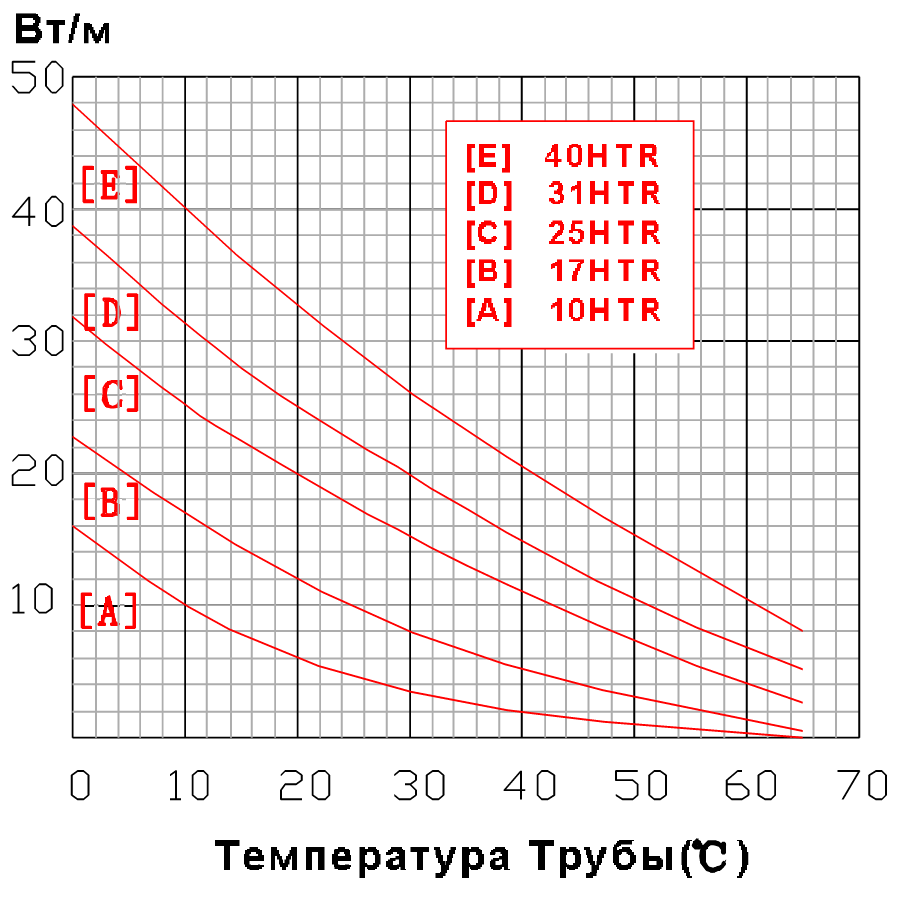

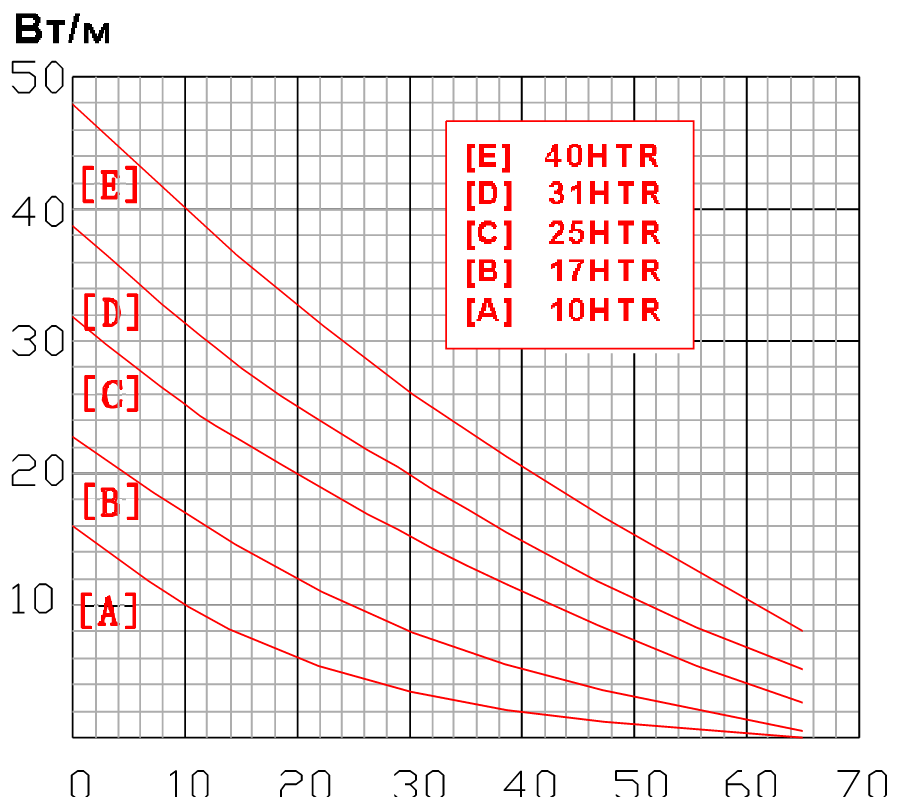

График зависимости для кабеля ProTrace HTR

График зависимость потребляемой мощности кабеля от внешней температуры

Разогрев будет ограничен +65 С для низкотемпературного самрега, до +110 для среднетемпературного и до +120 С для высокотемпературного самрега. Также еще важный параметр - это максимальная температура внешнего воздействия на самрег.    Он равен соответственно +85 С, +135 С и +200 С.



Саморегулирующийся кабель (самрег) применяется:



  • в строительстве - обогрев кровли и водостоков, защита от замерзания труб и резервуаров (обогрев как снаружи, так и внутри), обогрев опалубки и пр.

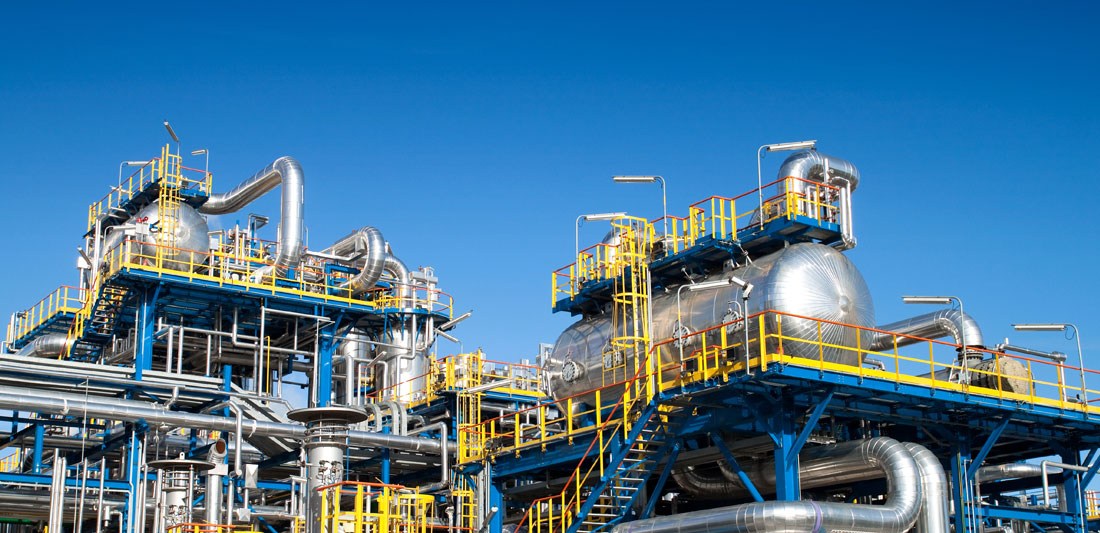

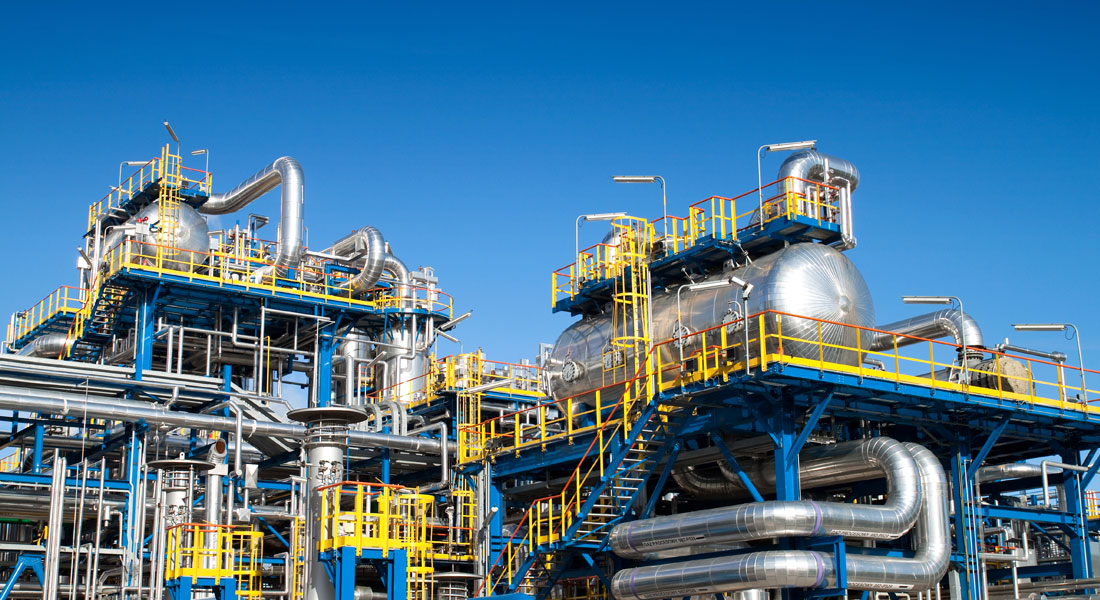

  • промышденный обогрев - поддержание заданной температуры трубопроводов (для транспортировки масла, жира, топлива, воды), разогрев труб.
  • в сельском хозяйстве - обогрев поилок, грунта для посадочного материала.
  • в быту - защита от замерзания водопровода, канализации.

​Преимущества саморегулирующегося кабеля: пожаробезопасность, возможность отрезки кабеля на любую длину, можно эксплуатировать в воде, агрессивных средах, самоограничение максимальной температуры, гибкость.

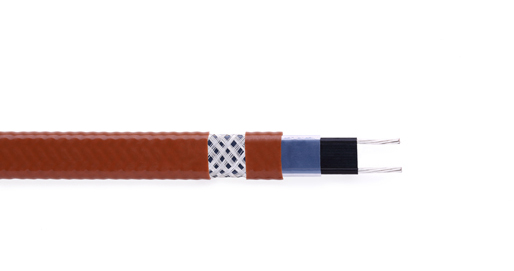

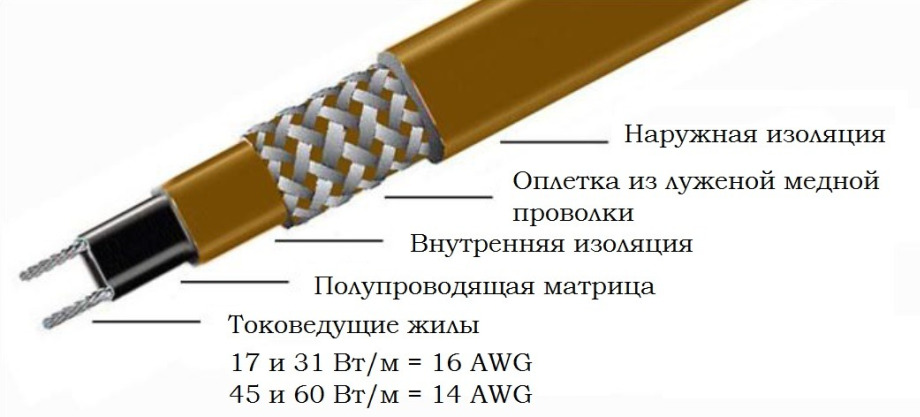

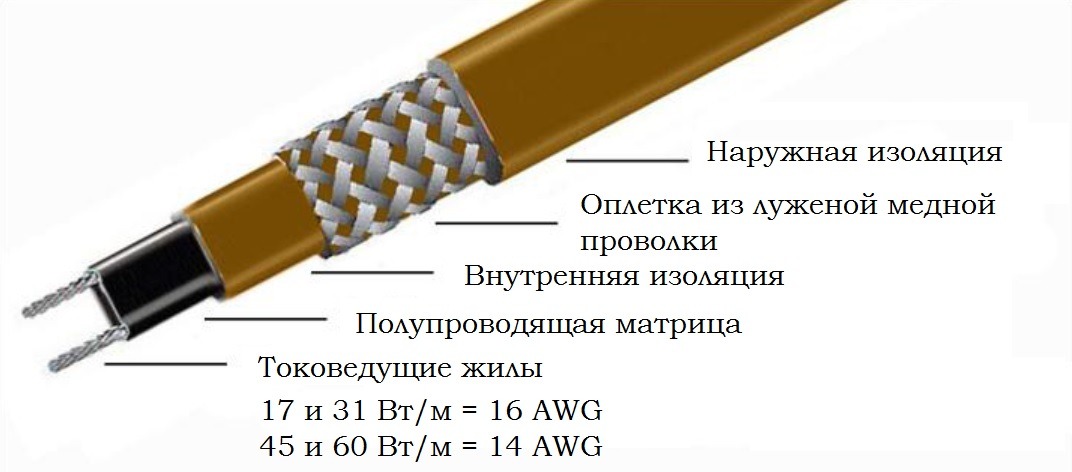

устройство саморегулирующегося кабеля HTP

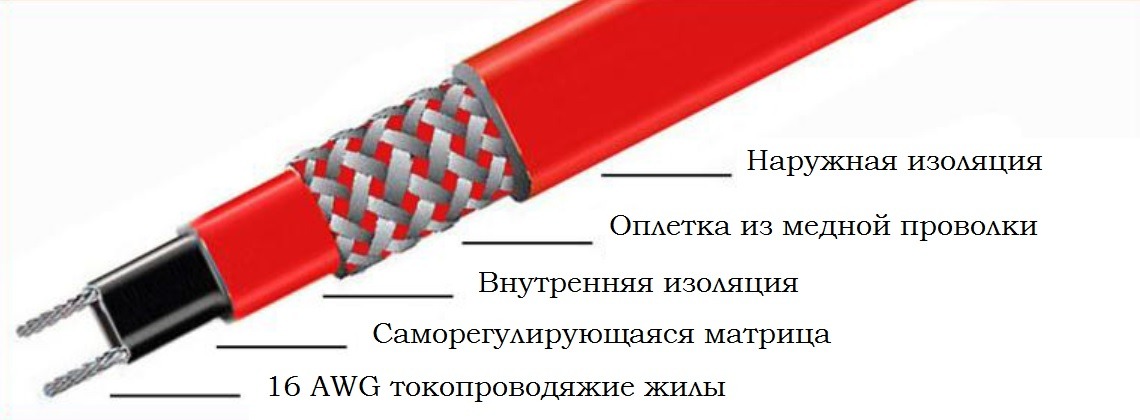

устройство кабеля HTLe

Строение саморегулирующегося кабеля ProTrace HTLe

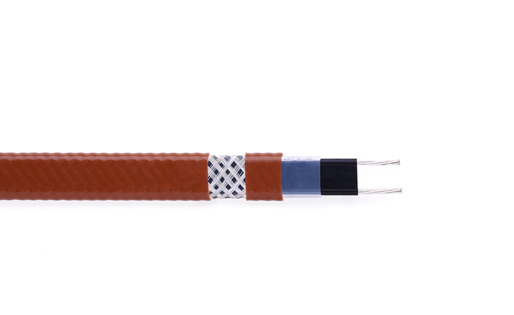

Строение саморегулирующегося кабеля ProTrace HTP

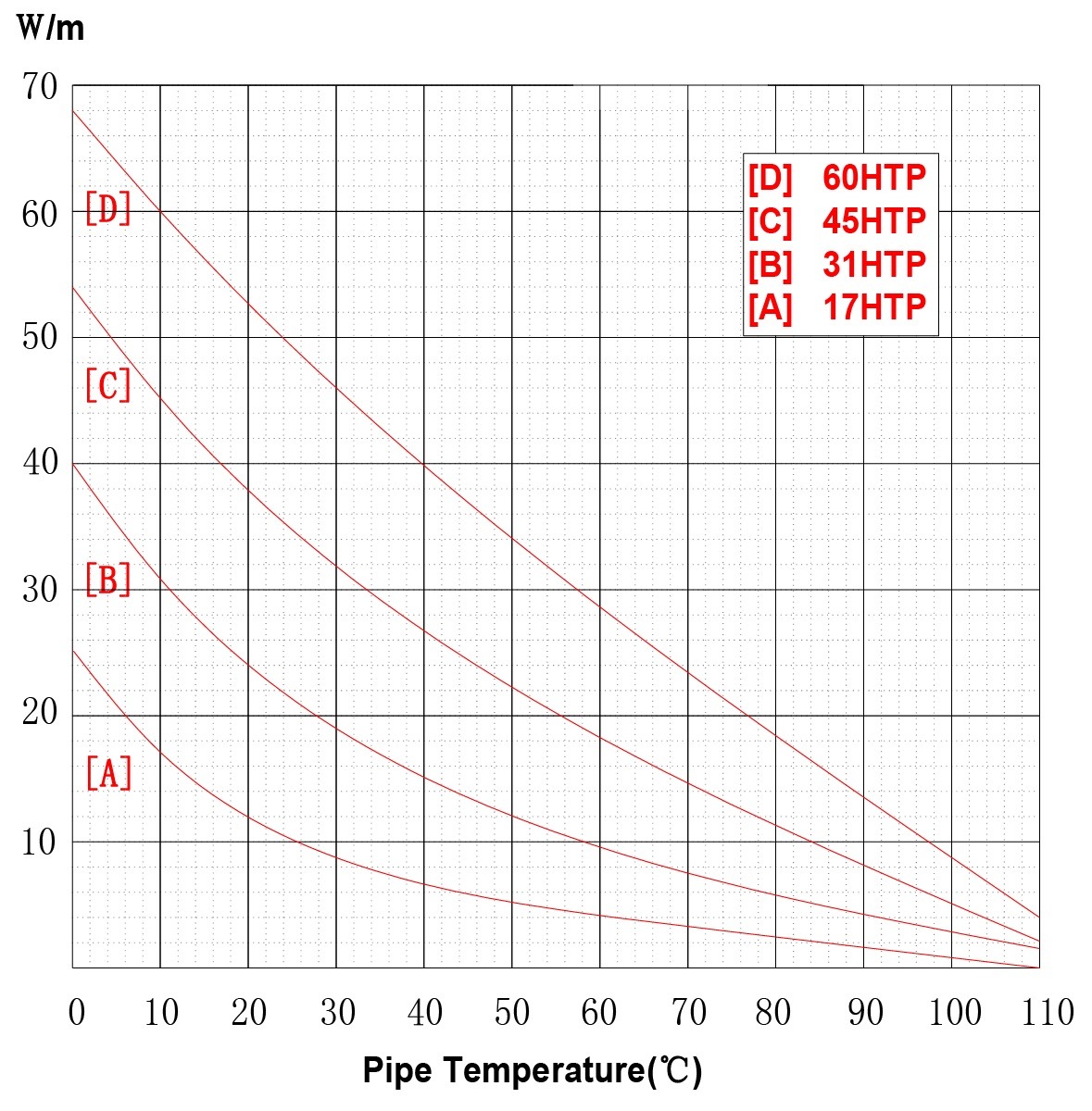

График зависимости потребляемой мощности от внешней температуры

График зависимость потребляемой мощности кабеля от внешней температуры

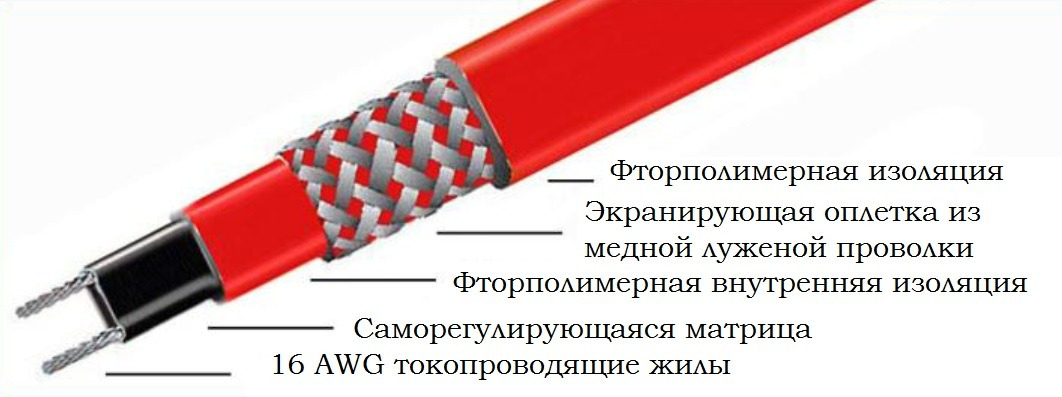

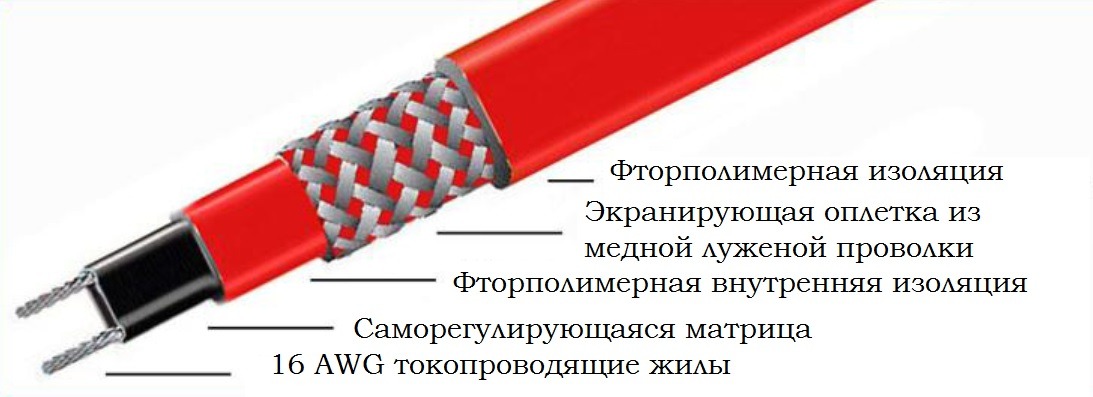

устройство кабеля ProTrace HTS

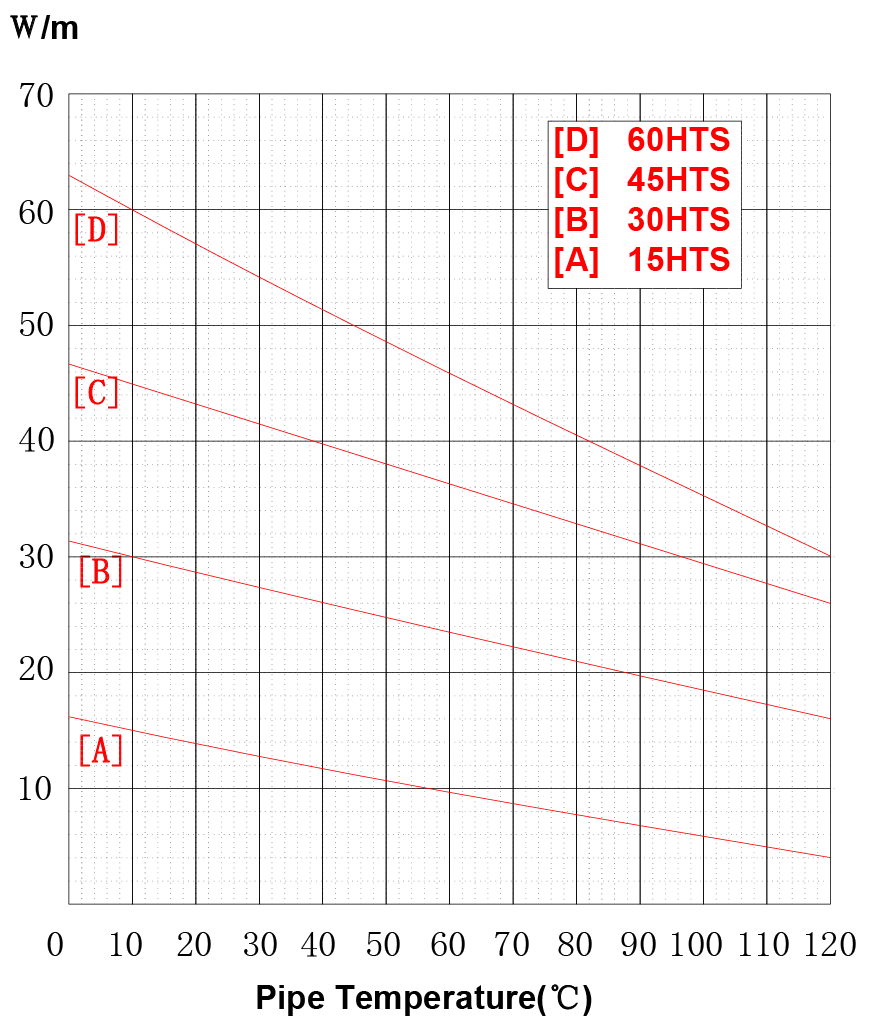

График зависимость потребляемая мощность от внешней температуры
