Лёд в газосборе: как греть трубы и конденсатосборники биогазовой станции и полигона

Опубликовано 14 октября 2026 · 7 мин чтения

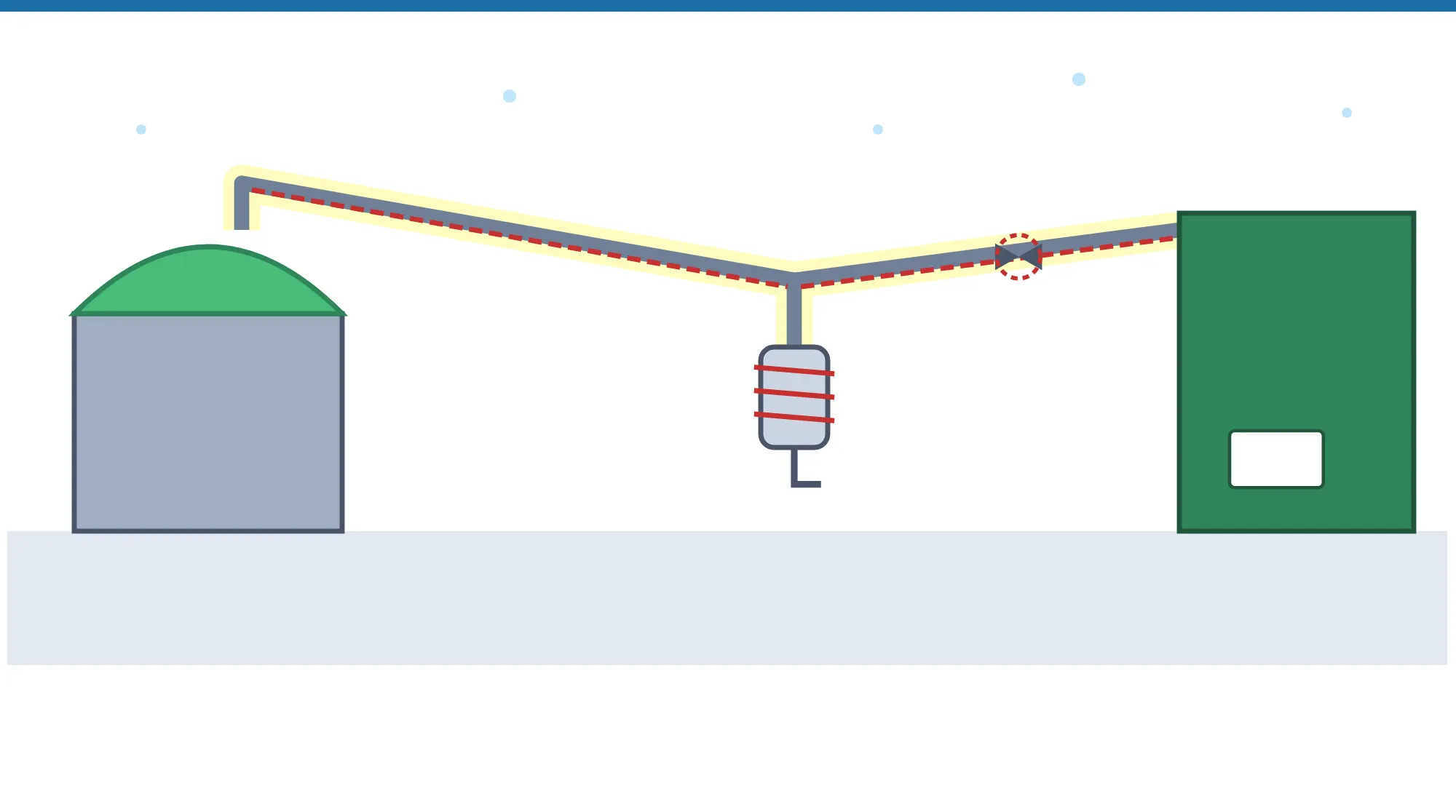

Биогазовая станция на ферме и система дегазации полигона отходов собирают газ с метаном и по трубам ведут его к газопоршневой установке. Газ выходит из метантенка или тела полигона тёплым, около +30…+40 °C, и насыщенным водяным паром. В холодной трубе он остывает, пар конденсируется, и зимой этот конденсат замерзает в низких местах, в конденсатосборниках и арматуре — подача газа падает, установка останавливается. Разберём, где появляется лёд, какую температуру держать на трубе, почему здесь годится только взрывозащищённый кабель, сколько ватт нужно и как управлять обогревом.

Откуда лёд в газопроводе

• Газ насыщен паром. Остывая в трубе, он отдаёт воду: конденсат стекает по стенкам и собирается в нижней части трубы.
• Провисы и обратные уклоны. Там, где вода не может стечь, она стоит и замерзает, а ледяная пробка сужает или перекрывает сечение.
• Конденсатосборники и сливы. В них постоянно стоит вода — на морозе это первое место, которое замерзает, и газопровод вместе с ним.
• Арматура и приборы. Задвижки, расходомеры, датчики и пробоотборные линии — металл и тонкие трубки остывают быстрее основной трубы.

Поэтому главные средства от льда — проектные: трубы газосбора прокладывают с уклоном к конденсатосборникам, по возможности в грунте ниже промерзания, а газ перед установкой осушают. Кабель нужен там, где труба выходит на воздух, и на всём, где стоит вода.

Что греть и до какой температуры

1. Наружные участки газопровода — над землёй, на эстакадах, на выходе из грунта и вводе в здание.
2. Конденсатосборники — корпус и сливной кран или гидрозатвор, витки кабеля плотнее.
3. Арматура и приборы — задвижки, расходомеры, импульсные и пробоотборные трубки.

На стенке держат +5…+10 °C: этого достаточно, чтобы конденсат оставался жидким и стекал. Греть газ сильнее незачем — конденсата от этого меньше не станет, а газопоршневой установке нужен как раз охлаждённый и осушенный газ.

Взрывоопасная зона и выбор кабеля

Биогаз и свалочный газ наполовину и больше состоят из метана, в них есть сероводород. Зоны вокруг газового оборудования, конденсатосборников и соединений проект обычно относит к взрывоопасным. Там допускается только оборудование в сертифицированном взрывозащищённом исполнении — кабель, коробки, вводы и концевые заделки, — а проект делает специализированная организация.

• Взрывозащита. У кабелей серии HTS есть сертификат взрывозащиты, температурный класс T3. Класс выбирают по самому опасному газу проекта; для метана и сероводорода T3 подходит.
• Химия. Конденсат биогаза кислый. Фторопластовая изоляция и оболочка HTS стойки к нему; обычный кабель с полиолефиновой оболочкой здесь не применяют.
• Комплектующие. Соединительные коробки, вводы и концевые заделки во взрывоопасной зоне — тоже во взрывозащищённом исполнении. Их подбираем по запросу под проект.

Подробнее о взрывоопасных зонах и температурных классах — в статье об электрообогреве битумопроводов, мазутопроводов и топливных линий.

Сколько ватт нужно

По калькулятору сайта, чтобы держать +10 °C на стенке при −25 °C:

Пример. Наружный участок газопровода ПНД Ø 110 мм от метантенка к контейнеру установки — 25 м под утеплителем 50 мм, плюс конденсатосборник, задвижка и расходомер. С витками на арматуре — около 33 м 30HTS2-CT, примерно 1 кВт: кабель — 3 861,00 BYN. Утеплитель толще дешевле, чем лишняя нитка промышленного кабеля, поэтому начинают с него.

Монтаж и управление

• На пластиковой трубе кабель кладут по низу трубы, где течёт конденсат, по сплошному слою алюминиевого скотча и закрывают им сверху: ПНД плохо проводит тепло, и без алюминия стенка греется полосой.
• Утеплитель — негорючий или трудногорючий, с кожухом от осадков и солнца; выход кабеля из-под утеплителя — через проходное устройство STI-25-04.
• Регулятор вне взрывоопасной зоны. Обогрев включают по температуре стенки трубы. Регулятор, например ТЕРМ-2000 на несколько участков, ставят в щите вне зоны, а датчики в зоне — во взрывозащищённом исполнении или через искробезопасные цепи, как решит проект.
• Защита. Каждая линия — через автомат и устройство защитного отключения, оплётка — на защитный проводник; контроль тока покажет, что участок работает.

Частые ошибки

• Надежда, что обогрев уберёт конденсат. Вода выпадет всё равно; без уклона и конденсатосборников кабель не поможет.
• Обычный кабель во взрывоопасной зоне. Недопустимо: только сертифицированное исполнение, включая коробки и заделки.
• Холодный конденсатосборник. Труба тёплая, а сливной кран замёрз — газопровод заполняется водой.
• Кабель сверху трубы. Конденсат течёт по низу, там его и греют.
• Полиолефиновая оболочка. Кислый конденсат и сероводород её разрушают.
• Регулятор и обычные коробки на трубе в зоне. Всё, что не во взрывозащищённом исполнении, — вне зоны.

Частые вопросы

Можно ли держать трубу выше точки росы, чтобы конденсата не было вовсе? Практически нет: у насыщенного газа при +35 °C точка росы +35 °C, и держать всю трассу горячее — огромная мощность. Газ осушают на станции, а трассу греют до +5…+10 °C, чтобы конденсат не замерзал.

Какой кабель можно ставить на газопровод биогаза? Во взрывоопасной зоне — только с сертификатом взрывозащиты: у нас это серия HTS (класс T3) с фторопластовой оболочкой. Обычные SRL и SLL здесь не применяют.

Нужен ли проект? Да. Классификацию зон, выбор оборудования и схему подключения делает специализированная организация; мы подбираем кабель и комплектующие под этот проект.

Что ещё греют на биогазовой станции? Трубы и ёмкости с субстратом, линии воды и конденсата — по статьям об обогреве трубопроводов и об обогреве резервуаров и ёмкостей.

Какие документы получит организация? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».

Что в итоге

Во влажном биогазе конденсат выпадает в любом случае, поэтому основу защиты составляют уклон труб, конденсатосборники и осушка газа. Кабель держит наружные участки, конденсатосборники, арматуру и приборы при +5…+10 °C, чтобы вода стекала, а не замерзала. Во взрывоопасной зоне — только сертифицированная серия HTS с фторопластовой оболочкой и взрывозащищённые комплектующие, регулятор — вне зоны, всё — по проекту.
