Электрообогрев битумопроводов и мазутопроводов: кабель, изоляция и управление

Опубликовано 2 октября 2026 · 12 мин чтения

На асфальтобетонном заводе, в котельной на мазуте или на нефтебазе продукт в трубах должен оставаться текучим: битум — горячим, мазут — тёплым, эмульсия — незамёрзшей, дизельное топливо — без парафиновых пробок. Остыла труба на остановке — и насос не возьмёт продукт, а разогреть застывшую линию куда дольше, чем держать её тёплой. Разберём, какой греющий кабель выдерживает такие температуры, почему его мощность считают по графику, а не по номиналу, сколько ниток нужно трубе, какая изоляция и чем управлять обогревом.

Какой продукт при какой температуре

Вязкость нефтепродуктов быстро растёт при остывании, но задачи у разных продуктов разные. Точную температуру задаёт технологический регламент завода или котельной, паспорт продукта и насоса. Ориентиры такие:

Битумную эмульсию часто путают с битумом, а это противоположные задачи. Эмульсия — битум, раздробленный в воде. Её не греют до температуры битума: вода закипит, и эмульсия распадётся. Но и замерзать ей нельзя. Поэтому для эмульсии нужен кабель на умеренную температуру — HTP, а не HTU.

Мазут до температуры распыления в форсунках обычно догревает подогреватель перед горелкой. Кабель на трубопроводе держит мазут достаточно жидким для насоса и не даёт ему застыть на остановке.

Пар, термомасло или кабель

Если на заводе есть котёл на паре или термомасле, магистральные трассы часто греют спутниками — трубкой с теплоносителем вдоль продуктопровода. Это рабочее решение, и менять его на кабель только ради моды не нужно. Электрообогрев выигрывает в других местах:

• там, где теплоносителя нет или его дорого тянуть: дальние участки, отводы, наливные стояки, отдельные ёмкости;
• на насосах, задвижках, фильтрах и фланцах, где спутник трудно уложить плотно;
• там, где нужна точная температура по зонам и контроль из операторной;
• на объектах, работающих не круглый год: кабель не разморозится, если его выключили на зиму, в отличие от водяного спутника.

Какую серию кабеля брать

Обычный саморегулирующийся кабель SRL и SLL рассчитан на 65 °C — для горячей трубы он не годится. Для технологических температур есть три серии с фторопластовой изоляцией и оболочкой и экранирующей оплёткой. Выбирают их не по температуре, которую кабель поддерживает, а по самой высокой температуре, до которой нагреется труба: при работе, при пропарке паром, при продувке горячим продуктом.

Если в регламенте есть пропарка битумопровода паром, проверьте её температуру: HTU кратковременно выдерживает 260 °C. Общие правила выбора серии и расчёта для любых технологических труб — в статье об обогреве трубопроводов саморегулирующимся кабелем.

Мощность на горячей трубе

Цифра в названии кабеля — мощность при температуре трубы +10 °C. Саморегулирующийся кабель тем слабее, чем горячее труба, и на битумопроводе от номинала остаётся меньше половины. Поэтому мощность берут по графику на странице кабеля при температуре поддержания. Значения ниже сняты с этих графиков:

Отсюда главное правило: сравнивать теплопотери трубы надо с мощностью кабеля при температуре поддержания, а не с цифрой в названии. Битумопровод, посчитанный по номиналу, на деле получит в два с половиной раза меньше тепла и остынет.

Расчёт: сколько ниток нужно

Теплопотери трубы под изоляцией зависят от разницы температур продукта и улицы, толщины изоляции и её теплопроводности. Для минеральной ваты на горячей трубе берём 0,045 Вт/(м·К) при средней температуре слоя, к результату добавляем 20 % запаса — в пределах 10–25 %, которые рекомендует ГОСТ Р МЭК 62086-2. Расчётная температура улицы — −30 °C. Труба во всех примерах Ø108 мм (Ду 100).

Обратите внимание на две строки с битумом. 75HTU2-CT и 90HTU2-CT стоят одинаково, так что кабель на метр трубы в обоих случаях обходится одинаково. Но с изоляцией 150 мм труба теряет на 20 % меньше тепла — и это экономия на электричестве каждый день работы завода. На горячих трубах толстая изоляция окупается, в отличие от трубы, которую защищают только от замерзания.

Это прикидка для одного прямого участка. На реальной трассе добавляют кабель на задвижки, насосы, фильтры, фланцы и опоры, проверяют длину контура и просадку напряжения. Пришлите схему трассы, температуры и толщину изоляции — посчитаем по графикам мощности и подберём секции.

Конструкция и монтаж

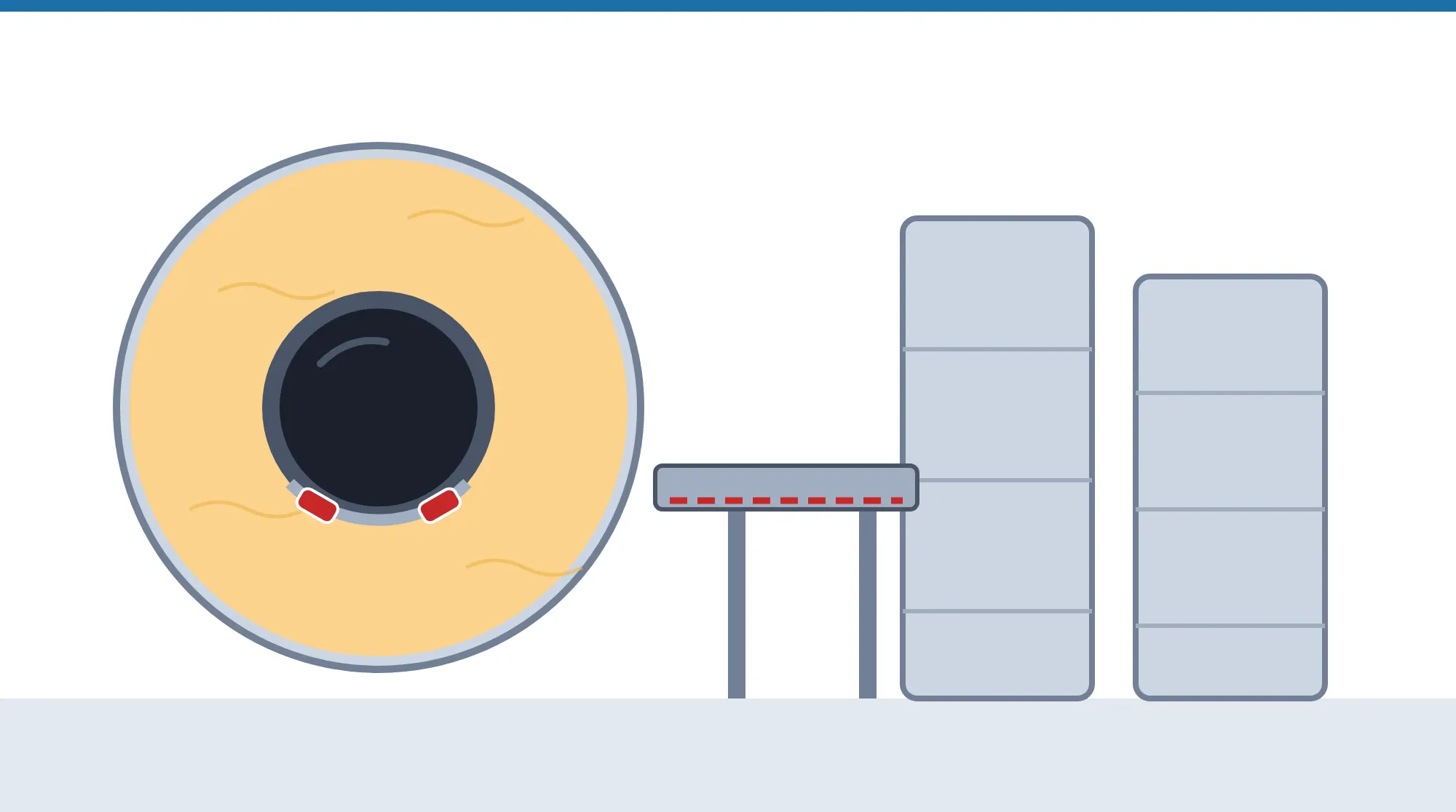

1. Кабель — две нитки в нижней части трубы, на «4 и 8 часах», под алюминиевой лентой.
2. Минеральная вата — цилиндры или маты нужной толщины, стыки вразбежку.
3. Кожух из оцинкованной стали или алюминия — защита ваты от воды и ударов.
4. Задвижка — дополнительная петля кабеля по корпусу, под съёмным утеплённым чехлом.
5. Датчик температуры — на трубе, в стороне от кабеля и от задвижки.
6. Коробка подключения — снаружи изоляции, кабель выведен через герметичный проход.

• Крепление. Кабель прижимают к трубе по всей длине: стеклотканевой термостойкой лентой или бандажами из нержавеющей стали примерно через 300 мм. Сверху — алюминиевая лента с термостойким клеем, она растекает тепло по трубе и не даёт кабелю отходить от стенки. Радиус изгиба — не меньше 25 мм, нитки не перекрещивают.
• Арматура и насосы. На корпуса задвижек, насосов и фильтров кабель укладывают петлями — их металл отдаёт тепло сильнее трубы. Петли делают так, чтобы задвижку можно было снять, не разрезая кабель.
• Изоляция. Только негорючая минеральная или базальтовая вата. Вспененный полиэтилен и каучук рассчитаны на десятки градусов и на горячей трубе плавятся. Намокшая вата перестаёт утеплять, поэтому кожух на улице обязателен, стыки кожуха — с нахлёстом по направлению стока воды.
• Муфты и вводы. Для HTP, HTS и HTU нужны свои комплекты концевых и соединительных муфт и проходов через изоляцию, рассчитанные на температуру кабеля. Наборы для бытового кабеля SRL и SLL сюда не подходят. Комплектующие подбираем вместе с кабелем.

Взрывоопасные зоны

Мазутные насосные, резервуарные парки, наливные эстакады нефтепродуктов часто относятся к взрывоопасным зонам. Классы зон определяет проект, и обогрев в них делают только по проекту. Для выбора кабеля важно три вещи:

• Сертификат. Кабель, муфты, коробки и кабельные вводы должны иметь сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Обычные термоусадочные муфты без такого допуска во взрывоопасной зоне не применяют.
• Температурный класс. Поверхность кабеля не должна нагреваться выше температуры, допустимой для газов и паров этой зоны. HTP имеет класс T4 (до 135 °C), HTS — T3 (до 200 °C), HTU — T2 (до 300 °C). Если зоне нужен класс строже, чем у кабеля, ставят ограничитель температуры или выбирают другую схему.
• Защита. Экран кабеля заземлён, линия защищена устройством защитного отключения, а в зоне с ограничением по температурному классу — ещё и отдельным ограничителем по датчику на трубе.

Кабель с сертификатом взрывозащиты и Ex-комплектующие — коробки, вводы, муфты — поставляем по запросу под проект. Напишите, какие зоны и температурный класс указаны в проекте.

Управление и пуск

Технологическую трассу греют не по температуре воздуха, а по температуре самой трубы: регулятор держит её в заданных пределах. Трассу делят на зоны — по участкам с разными условиями, по длине контура и по группам арматуры, — и на каждой зоне свой датчик и свой контактор.

• ТЕРМ-2000 — четыре зоны, режим «Труба» поддерживает температуру каждой зоны в заданных пределах и управляет нагрузкой через внешние контакторы. Для высоких температур к нему подключают аналоговые датчики-термопары через нормирующие преобразователи 4–20 мА: диапазон в режиме «Труба» — до +699 °C. Датчики и преобразователи подбираются под проект.
• Пусковой ток. Холодный саморегулирующийся кабель в первые минуты берёт в 2–3 раза больше номинала. На мощной трассе зоны включают по очереди или ставят устройство плавного пуска ICEFREE-ПП — оно ограничивает пусковой ток на уровне номинального, до 25 А на линию.
• Защита линии. Автомат типа C по пусковому току, устройство защитного отключения, экран кабеля на заземление — как в статье об электробезопасности греющего кабеля. На длинной трассе проверяют просадку напряжения: мощность кабеля падает примерно как квадрат напряжения.

Кабель рассчитан на то, чтобы держать температуру, а не плавить застывший продукт. Если битумопровод остыл до улицы, кабель, подобранный на поддержание, будет разогревать его очень долго. Поэтому на короткие остановки обогрев не выключают, а если трассу нужно быстро выводить на режим после простоя, время разогрева закладывают в расчёт отдельно — это добавляет мощности.

Частые ошибки

• Серия по температуре поддержания, а не пропарки. Мазут держат при +70 °C, кабель HTP подходит — но трубу раз в сезон пропаривают при 180 °C, и оболочка не выдерживает.
• Расчёт по номиналу. «Потери 60 Вт/м — берём 60HTU2-CT в одну нитку». При +150 °C этот кабель даёт около 18 Вт/м, и труба остывает.
• Эмульсия как битум. Кабель и уставка на +150 °C для эмульсии — она распадётся в трубе.
• Каучук или вспененный полиэтилен на горячей трубе. Изоляция плавится и стекает, кабель остаётся голым.
• Минвата без кожуха. После первого дождя теплопотери вырастают в разы, и никакого запаса мощности не хватает.
• Бытовые муфты на промышленном кабеле, тем более во взрывоопасной зоне.
• Датчик на кабеле или на задвижке. Регулятор видит не ту температуру, а соседний участок трубы остывает.
• Обогрев выключили на выходные. Битум застыл, разогрев занимает больше, чем экономия от выключения.

Частые вопросы

Почему саморегулирующийся кабель, а не резистивный? Саморегулирующийся кабель сам снижает мощность на горячих участках и не перегревает трубу и продукт там, где изоляция толще или поток остановился. Его режут по длине трассы на месте, а на арматуре можно класть петли без риска перегрева.

Можно ли одной ниткой HTU обойтись на битумопроводе? На тонкой трубе с толстой изоляцией — иногда да. На Ø108 мм при −30 °C одной нитки 90HTU2-CT (≈ 37 Вт/м при +150 °C) не хватает даже с изоляцией 150 мм. Считайте по графику.

Подойдёт ли HTS для битума? Нет. Рабочая температура HTS — до 120 °C, а битум держат выше. HTS — для мазута и вязких продуктов при умеренной температуре, когда трубу пропаривают до 200 °C.

Как выставить счёт на завод? Организациям — счёт с НДС и договор-счёт сразу после заказа, подробнее на странице «Для юридических лиц». Промышленные серии поставляются под заказ, сроки уточняйте.

Что в итоге

Для битума, мазута, эмульсии и топлива кабель выбирают по самой высокой температуре трубы, включая пропарку: HTP — до 110 °C, HTS — до 120 °C с пропаркой до 200 °C, HTU — для битума. Мощность считают по графику при температуре поддержания: на горячей трубе кабель отдаёт в 2–3 раза меньше номинала, и битумопроводу Ø108 мм обычно нужно две нитки. Изоляция — минвата в кожухе, управление — по температуре трубы зонами, во взрывоопасных зонах — кабель и комплектующие с сертификатом и подходящим температурным классом.
