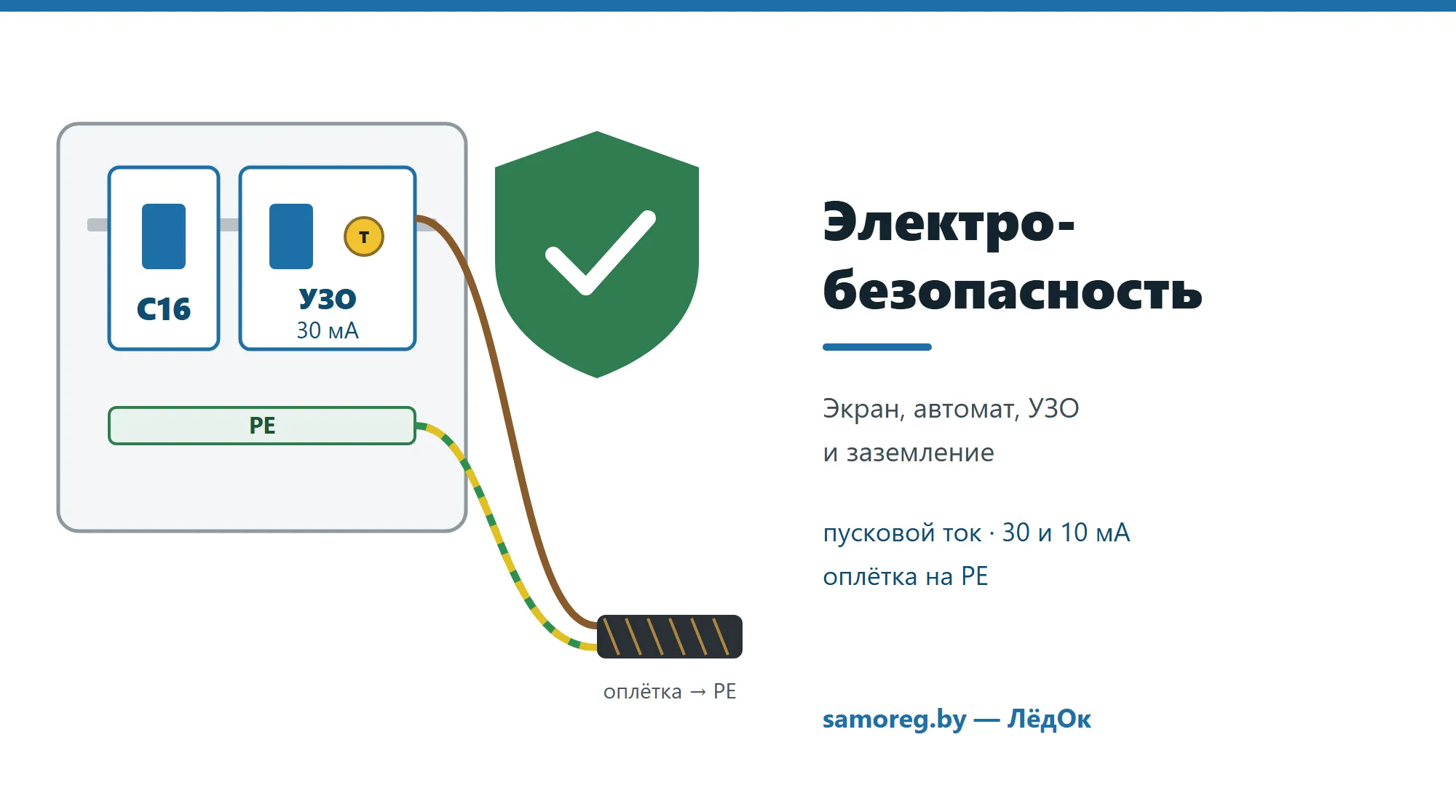

Электробезопасность греющего кабеля: экран, автомат, УЗО и заземление

Статьи · Обновлено 24 сентября 2026

Греющий кабель работает там, где электричество особенно опасно: на мокрой кровле, в грунте, на металлической трубе, а иногда и прямо внутри водопровода. Сам по себе кабель безопасен, пока цела изоляция и правильно собрана защита в щите. Разберём, зачем кабелю экран, как подобрать автомат, чтобы его не выбивало при каждом морозном пуске, какое УЗО ставить и почему провод PE нельзя подключать к нулю.

Экран: когда он обязателен

Экран — медная оплётка поверх внутренней изоляции кабеля. В маркировке кабелей ProTrace его обозначают буквами CR или CT: SRL16-2CR, SLL30-2CR, 11HTM2-CT. Оплётку подключают к защитному проводнику PE, и она делает две вещи.

• Даёт УЗО сработать сразу. Если изоляцию пробило — саморезом, лопатой, от старости, — ток уходит с жилы на заземлённую оплётку. УЗО видит утечку и отключает линию до того, как напряжение окажется на трубе, в воде или на человеке. Без экрана утечке некуда уйти, пока не появится путь через воду, металл или того, кто прикоснётся.
• Защищает кабель механически. Оплётка и дополнительная наружная оболочка лучше переносят камни в грунте, край желоба и сползающий снег, а у версий CR есть ещё защита от ультрафиолета.

Кабель без экрана — не «опасная экономия», а инструмент для сухого места, где до него не доберутся вода и механические повреждения. Но на улице, в земле и в воде экран нужен всегда: именно там изоляцию чаще всего повреждают, и именно там утечка опаснее всего. Подробнее про выбор экрана — в статье об обогреве водопровода снаружи трубы.

Автомат и пусковой ток

Типичная история: секция 20 м по 16 Вт/м, рабочий ток около 1,4 А, поставили автомат на 6 А — вроде бы с огромным запасом. А в первый же мороз автомат выбивает при включении. Причина — пусковой ток. Холодная матрица саморегулирующегося кабеля в первые секунды после включения берёт в 2–3 раза больше рабочего тока; за 10–30 секунд кабель прогревается, и ток спадает.

Отсюда два правила.

1. Тип автомата — C. Он спокойно переносит короткий пусковой бросок. Автомат типа B срабатывает при меньшей кратности тока и на саморегулирующемся кабеле в мороз даёт ложные отключения.
2. Номинал — по пусковому току, а не по рабочему. Так же считает наш калькулятор: мощность × 2 ÷ 230 В, и из ряда 6, 10, 16, 20, 25, 32 А берут ближайший номинал, который не меньше этого тока. Калькулятор подставляет теплопотери трубы; если считаете сами по паспортной мощности кабеля, получится с запасом.

Автомат защищает прежде всего провод от щита до кабеля, поэтому сечение этого провода подбирают под номинал автомата: для C6 и C10 обычно хватает 1,5 мм² меди, для C16 берут 2,5 мм², для C20–C25 — 4 мм². На больших системах, где пусковой ток заставляет ставить автомат заметно больше рабочего, помогает устройство плавного пуска ICEFREE-ПП: оно ограничивает пусковой ток на уровне номинального.

Если линию включает терморегулятор, проверьте и его реле. У ТР-330 и ТР-340 встроенное реле на 16 А; нагрузку больше коммутируют через контактор.

Предельная длина секции для автомата

Есть и обратная сторона. Весь пусковой ток идёт по жилам кабеля от точки подключения, и у каждой модели есть предельная длина контура для каждого номинала автомата: длиннее — и автомат начнёт отключаться при холодном пуске. Именно поэтому одни и те же 30 метров по 30 Вт/м требуют разных автоматов у двух линеек:

Калькулятор сверяет длину с этим пределом сам и, если участок длиннее, делит его на несколько секций. При ручном расчёте проверьте оба условия: автомат не меньше пускового тока и длина секции не больше предела для этого автомата. Если не выходит — берите автомат на ступень больше вместе с проводом нужного сечения или линейку с большей предельной длиной.

УЗО: 30 или 10 мА, тип A или AC

Автомат защищает провод от перегрузки и короткого замыкания, но утечку на землю он не видит: ток через повреждённую изоляцию в трубу или в человека слишком мал, чтобы его отключить. Это работа УЗО — или дифавтомата, в котором автомат и УЗО собраны в одном корпусе.

У любого кабеля есть небольшой естественный ток утечки, и он растёт с длиной. Поэтому УЗО на 10 мА ставят на свою отдельную линию, а не на общую группу с другими секциями: иначе суммарная утечка даст ложные отключения.

Тип AC или A. УЗО типа AC реагирует только на синусоидальный ток утечки, тип A — ещё и на пульсирующий, который появляется за электронными регуляторами и блоками питания. С релейным терморегулятором работают оба, но разница в цене невелика, а тип A надёжнее на линии, где стоит электроника, — его и берите. Номинальный ток УЗО должен быть не меньше номинала автомата перед ним.

Заземление и уравнивание потенциалов

Экран и УЗО работают только тогда, когда есть куда отвести ток утечки. Поэтому третье условие безопасности — правильное заземление.

1. Три жилы до самой муфты. Линию обогрева ведут трёхжильным проводом: фаза L, рабочий ноль N и защитный проводник PE. В соединительной муфте оплётку кабеля соединяют с PE, как описано в статье о монтаже муфт. Уличная розетка для секции с вилкой — с заземляющим контактом.
2. PE не соединяют с нулём. Перемычка с заземляющего контакта розетки на ноль «вместо заземления» опасна: если ноль в щите отгорит, на оплётке кабеля, трубе и корпусе насоса окажется фазное напряжение, и УЗО этого не заметит. Если в доме нет заземления, его делают — это задача для электрика, а не повод обойтись без него.
3. Уравнивание потенциалов. Металлические трубы водопровода, оголовок скважины, гидроаккумулятор, металлические желоба соединяют медным проводником с главной заземляющей шиной дома. Тогда между краном и полом, желобом и землёй не возникает разности потенциалов даже при повреждении изоляции.

Как выглядит правильная линия

Частые ошибки

• Кабель без экрана на улице или в грунте. Там изоляцию повреждают чаще всего, а утечке некуда уйти, кроме как в воду, металл или человека.
• Автомат по рабочему току. Выбивает при каждом включении в мороз, и обогрев не работает именно тогда, когда нужен.
• Автомат типа B. Та же проблема: ложные отключения на пуске.
• Автомат «с большим запасом» на тонком проводе. C25 на проводе 1,5 мм² не защитит провод от перегрева.
• Нет УЗО «потому что выбивает». Если УЗО срабатывает, в системе утечка — её нужно найти, а не отключать защиту. Как искать — в статье о диагностике кабеля.
• Оплётка не подключена. Её обрезают в муфте «чтобы не мешала» — и экран превращается в бесполезную оплётку.
• PE на ноль в розетке. Опасно при обрыве нуля.
• Несколько секций на одном УЗО 10 мА. Суммарная утечка даёт ложные срабатывания.

Частые вопросы

Можно ли включить секцию с вилкой в обычную розетку? Да, если розетка с заземляющим контактом и её линия защищена УЗО на 30 мА. Для улицы нужна влагозащищённая розетка. Секции ЛёдОк и ВодОк приходят с проводом и вилкой.

УЗО или дифавтомат? По защите одинаково: дифавтомат — это автомат и УЗО в одном корпусе. Дифавтомат занимает меньше места в щите; отдельные аппараты проще заменить по одному.

УЗО срабатывает только в сырую погоду. Это нормально? Нет, это признак влаги в муфте, коробке или розетке. Проверьте изоляцию мегаомметром и пересоберите негерметичный узел набором EC-PRO (20,70 BYN) или коробку с вводом ECM25-PRO.

Нужен ли отдельный автомат на каждую секцию? На каждый контур — да: так проще подобрать номинал по пусковому току и найти неисправность. Несколько коротких секций на одной линии допустимы, если суммарный пусковой ток укладывается в автомат.

Можно ли подключать систему самому? Закрепить кабель и включить готовую секцию в розетку может любой. Сборку щита, заземление и уравнивание потенциалов доверьте электрику.

Что в итоге

Безопасность кабельного обогрева держится на трёх вещах: экран там, где кабель может повредиться или оказаться в воде; автомат C, подобранный по пусковому току и длине секции; УЗО с заземлённой оплёткой. Всё это недорого по сравнению с самой системой и работает только вместе — пропуск любого звена превращает остальные в формальность.
