Почему греющий кабель не греет: диагностика, замер тока и поиск обрыва

Статьи · Обновлено 24 сентября 2026

Январь, мороз, из крана не идёт вода или на водостоке растут сосульки, а греющий кабель вроде бы включён: вилка в розетке, автомат взведён. Прежде чем раскапывать траншею или снимать утеплитель, стоит за полчаса проверить систему приборами — чаще всего неисправность находится не в самом кабеле, а в розетке, терморегуляторе или муфте. Разберём, какие поломки бывают, чем проверять кабель, как по току понять, где обрыв, и что можно отремонтировать на месте.

Почему кабель перестаёт греть

Про старение стоит сказать отдельно. Матрица саморегулирующегося кабеля действительно теряет мощность, но медленно: за 10–15 лет циклической работы — примерно на 15–25 %. Кабель, который греет вдвое слабее нормы, почти всегда повреждён, а не просто стар. Кабель, включённый круглый год без терморегулятора, стареет быстрее, поэтому регулятор окупается и здесь.

Порядок проверки

Проверять удобнее от простого к сложному: сначала то, что снаружи и доступно без инструмента, потом кабель приборами и только в конце — вскрытие муфт и поиск места повреждения.

Питание и терморегулятор

1. Розетка и линия. Включите в ту же розетку лампу или индикатор. Уличные розетки часто окисляются или заполняются водой — тогда контакта нет, хотя всё выглядит включённым.
2. Автомат. Если автомат отключается сразу при включении в мороз, а потом держит, — это пусковой ток: холодный саморегулирующийся кабель в первые минуты берёт в 2–3 раза больше рабочего. Автомат подбирают с запасом на холодный пуск, на больших системах ставят устройство плавного пуска ICEFREE-ПП. Как подобрать автомат и УЗО — в статье об электробезопасности.
3. Терморегулятор. Отключите кабель от регулятора и подайте питание напрямую — через шнур с вилкой или временно в обход реле. Если кабель ожил, неисправен регулятор или датчик.
4. Датчик. Сравните температуру, которую показывает регулятор, с обычным термометром рядом с датчиком. Датчик, выпавший из-под утеплителя или лежащий на самом кабеле, показывает «тепло», и регулятор держит обогрев выключенным. Датчик ставят на трубу в стороне от кабеля — как ST22 к ТР-330.

Замер тока: главный тест

Самый надёжный способ проверить саморегулирующийся кабель — включить его и измерить ток. Он прямо показывает, сколько кабель греет: мощность равна току, умноженному на напряжение. Расчётный ток исправной секции при +10 °C — мощность на метр × длина ÷ 230 В:

Это ориентир, а не точное число: саморегулирующийся кабель меняет мощность от температуры. На холодной трубе в мороз ток выше расчётного, на тёплой — ниже, в первые минуты после включения он в 2–3 раза больше рабочего. Поэтому смотрят не на сотые доли, а на порядок: исправный кабель на холодной трубе даёт не меньше расчётного тока, повреждённый — в разы меньше или ноль.

Как мерить

1. Чем. Токовыми клещами — они охватывают провод и не требуют его разрезать. Для секции с вилкой ещё проще бытовой ваттметр, который включают между розеткой и вилкой: он сразу покажет ватты, и их можно сравнить с мощностью на метр × длину.
2. Одна жила. Клещи охватывают только фазу или только ноль — в распределительной коробке, щите или на специальном разветвителе. Если обхватить провод питания целиком, токи в фазе и нуле взаимно гасятся, и прибор покажет ноль даже на исправном кабеле.
3. Малые токи. Многие клещи неточно меряют ток меньше ампера. Жилу можно пропустить через клещи несколько раз, например пятью витками, и разделить показание на пять.
4. Когда. Запишите ток в первую минуту и через 5–10 минут, когда он установится. Рабочим считается второе значение.

Что значит результат

• 0 А. Цепь разорвана до кабеля: провод питания, вилка, клеммы регулятора или соединительная муфта. Сам кабель при этом может быть цел.
• Заметно меньше расчётного, а труба холодная. Греет только часть кабеля: обрыв жилы где-то по трассе. Реже — кабель, много лет проработавший без регулятора и потерявший мощность по всей длине; его отличает то, что он тёплый везде, но слабо.
• Около расчётного или больше. Кабель исправен и греет. Если труба всё равно мёрзнет, мощности не хватает: намок или сорван утеплитель, мороз сильнее расчётного, кабель подобран впритык. Сверьте мощность по калькулятору.

Выбивает УЗО: мегаомметр

Если при включении кабеля срабатывает УЗО или дифавтомат, ток уходит на землю — через воду в муфте, пробитую оболочку или повреждённую изоляцию. Мультиметр такую утечку не увидит: она проявляется только под высоким напряжением. Для этого есть мегаомметр.

1. Обесточьте секцию: выньте вилку или отключите автомат и отсоедините провода от регулятора.
2. Установите испытательное напряжение 1000 В.
3. Соедините обе жилы кабеля (фазу и ноль провода питания) вместе и подключите к одному выводу прибора, оплётку или жёлто-зелёную жилу PE — к другому.
4. Держите напряжение около минуты, пока показание не установится.

Если изоляция в норме, а УЗО всё равно срабатывает, проверьте то, что стоит между щитом и кабелем: уличную розетку, распределительную коробку, вилку. Вода, скопившаяся в коробке без уплотнения, даёт ту же картину, что и мокрая муфта.

Что покажет мультиметр

Первое, что обычно берут в руки, — мультиметр в режиме омметра, щупы на контакты вилки. Прибор покажет какое-то сопротивление, но делать по нему выводы о мощности нельзя: сопротивление матрицы сильно зависит от температуры и длины кабеля, и нормы для него нет. Зато две вещи мультиметр ловит надёжно:

• Около нуля ом — жилы замкнуты между собой: вода в концевой муфте или жилы, соединённые на конце. Включать нельзя.
• «Бесконечность», обрыв — цепь разорвана до кабеля: в вилке, проводе питания или соединительной муфте. Матрица исправного кабеля проводит ток и от батарейки мультиметра, поэтому полный обрыв на вилке означает, что до кабеля ток просто не доходит.

Обрыв одной жилы в середине трассы мультиметр не покажет — прибор увидит оставшуюся часть кабеля. Для этого нужен замер тока.

Где искать обрыв

Соединительная муфта — первое место. Большая часть обрывов приходится на стык кабеля с проводом питания: жила выходит из плохо обжатой гильзы, окисляется от попавшей влаги или ломается там, где кабель постоянно гнут. Вскройте наружную трубку и проверьте каждое соединение. На кабеле внутрь трубы проверьте и место прохода через сальник: при сильной затяжке кабель в нём передавливают.

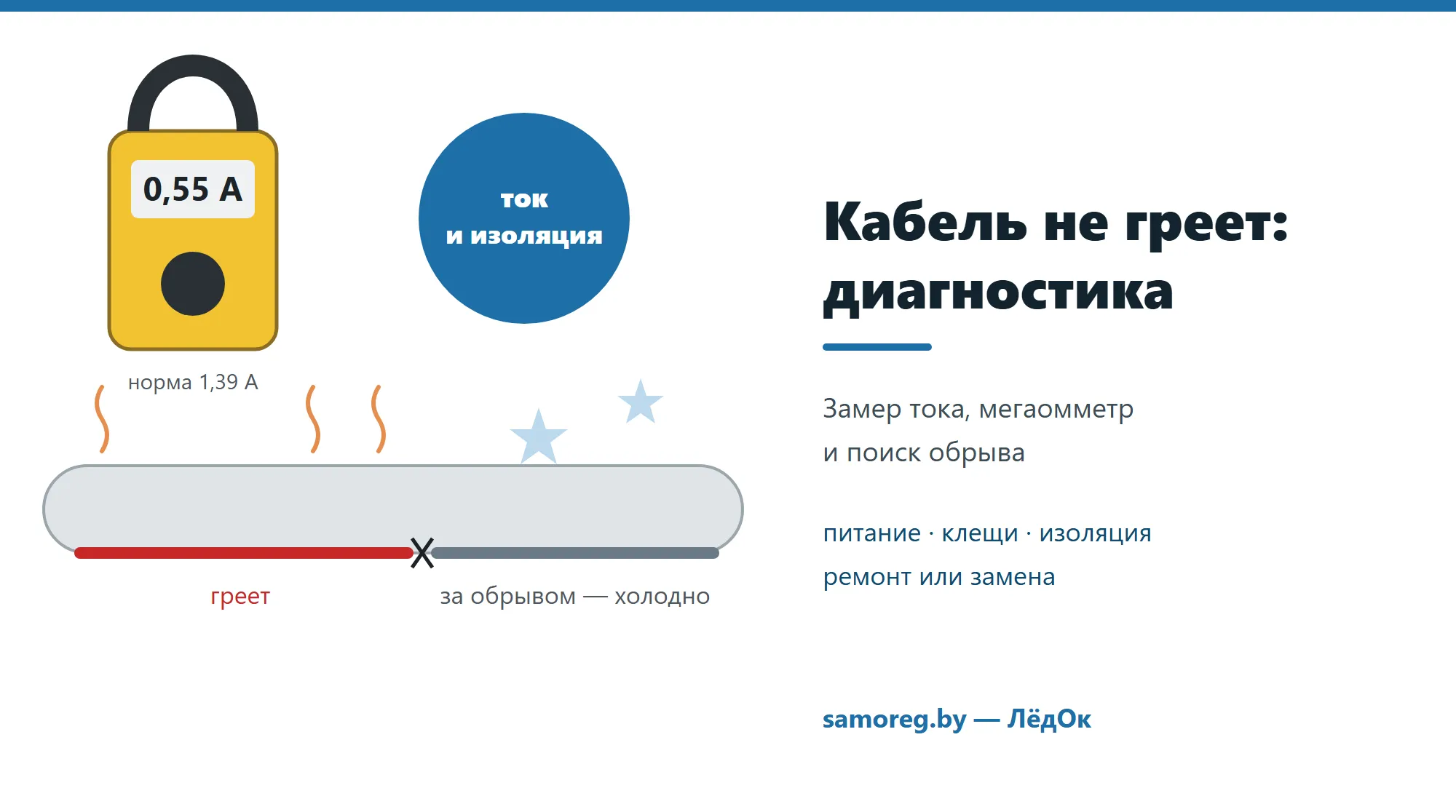

Оценка по току. Если кабель греет только частично, ток подскажет, какая часть работает. Секция SRL16-2CR длиной 20 м на холодной трубе должна брать не меньше 1,4 А. Показание 0,55 А — это около 40 % расчётного: значит, греют примерно первые 8 метров от муфты, и обрыв стоит искать дальше. Оценка грубая — холодные и мокрые участки берут больше тока, — но она сужает поиск с 20 метров до нескольких.

• На ощупь. На открытой трубе или водостоке включите кабель на 15–20 минут и пройдите вдоль трассы: исправный участок тёплый, за обрывом кабель холодный. Под утеплителем тепло рукой не почувствовать — там помогает тепловизор или вскрытие утеплителя в нескольких точках.
• Тепловизором. Самый быстрый способ на доступной трассе: тёплая линия кабеля обрывается в месте повреждения.
• Трассоискателем. Генератор подключают к жиле, приёмник ведут вдоль трубы: сигнал пропадает за местом обрыва. Этим способом пользуются электролаборатории, когда кабель скрыт.

Ремонт или замена

Саморегулирующийся кабель ремонтопригоден: его можно резать в любом месте, и мощность на метр от этого не меняется. Резистивную секцию так отремонтировать нельзя — её длина задаёт сопротивление.

Как по шагам собрать новую муфту — в статье о монтаже муфт. После любого ремонта повторите замер изоляции мегаомметром и тока клещами и запишите значения: они понадобятся при следующей проверке.

Как не доводить до аварии

• Проверка осенью. До морозов включите систему и измерьте ток — неисправность обнаружится, пока вода ещё течёт, а земля не промёрзла.
• Записанные замеры. Ток и сопротивление изоляции при монтаже — точка отсчёта. Падение тока за несколько лет видно только в сравнении.
• Терморегулятор. Кабель, который греет только в мороз, стареет медленнее и тратит меньше электроэнергии — сколько именно, разобрано в статье о расходе.
• Сухой утеплитель. Намокшая изоляция на трубе — частая причина того, что исправный кабель перестаёт справляться.

Частые вопросы

Кабель тёплый на ощупь, а вода всё равно замёрзла — он сломан? Скорее нет. Саморегулирующийся кабель на трубе не бывает горячим — он и должен быть едва тёплым. Если ток в норме, ищите слабое место в утеплителе или участок трубы, где кабеля нет: вход в дом, кран, выход из грунта.

Можно ли проверить кабель, не снимая с трубы? Да, все замеры делаются с концов: ток — на проводе питания, изоляция — между жилами и оплёткой. Снимать утеплитель приходится только для поиска места обрыва.

Где взять мегаомметр? Прибор есть у любого электрика и в электролабораториях. Для разовой проверки дешевле пригласить специалиста, чем покупать прибор.

Замёрзшую трубу можно отогреть самим кабелем? Если кабель исправен и труба перемёрзла на небольшом участке, он постепенно растопит лёд, но на это уйдут часы, а иногда и сутки. Если ток в норме, а вода не пошла за день, лёд, скорее всего, в месте, где кабеля нет.

Меняется ли ток кабеля со временем? Медленно: за 10–15 лет — на 15–25 %. Резкое падение тока означает повреждение, а не старение.

Что в итоге

Найти неисправность в системе обогрева проще, чем кажется: розетка и терморегулятор проверяются без приборов, клещи показывают, греет ли кабель и какая его часть, мегаомметр — цела ли изоляция. В большинстве случаев виновата муфта или автоматика, и ремонт обходится набором муфт. Запишите замеры после ремонта и повторяйте их каждую осень — следующая поломка найдётся до морозов.
