Как замуфтировать саморегулирующийся кабель: концевая и соединительная муфта

Статьи · Обновлено 24 сентября 2026

Саморегулирующийся кабель продаётся на отрез, и каждый отрезок нужно превратить в секцию: заглушить дальний конец концевой муфтой и подключить ближний к проводу питания соединительной. Работа небольшая — полчаса на секцию, — но именно муфты чаще всего становятся слабым местом системы: вода, попавшая в плохо собранный узел, даёт ток утечки, выбивает УЗО и со временем разрушает кабель изнутри. Разберём, что нужно для монтажа, как по шагам разделать кабель и собрать обе муфты, как проверить результат и когда проще взять готовую секцию.

Что внутри кабеля

Чтобы понимать, зачем каждый шаг разделки, стоит один раз посмотреть на срез кабеля. Снаружи внутрь:

• Наружная оболочка — защищает от влаги, ультрафиолета и истирания.
• Экранирующая оплётка из медной проволоки — есть только у моделей с экраном, в названии они помечены буквами CR или CT: SRL16-2CR, SLL30-2CR, 11HTM2-CT. Оплётку подключают к защитному проводнику PE — это заземление секции.
• Внутренняя изоляция — отделяет токоведущую часть от оплётки.
• Матрица — чёрный полимер, в который впаяны две медные жилы. Ток идёт не вдоль жил, а поперёк, через матрицу от одной жилы к другой: поэтому кабель режется в любом месте и греет одинаково по всей длине.

Из этого следуют три правила, на которых построены обе муфты. Жилы нельзя соединять между собой ни на одном конце. Оплётка не должна касаться жил и матрицы. А матрица, в которую попала вода, начинает проводить ток туда, куда не нужно, — поэтому каждый срез закрывают клеевой термоусадкой в несколько слоёв.

Инструмент и набор муфт

Трубки садятся при 120–150 °C. Фен держат в движении и прогревают трубку по кругу: если задержать поток на одном месте, стенка перегреется и лопнет раньше, чем расплавится клей внутри. Размеры разделки ниже — ориентировочные; если в инструкции к набору указаны свои, работайте по ней.

Концевая муфта

Концевая муфта закрывает дальний конец кабеля. Её задача — изолировать жилы друг от друга и от оплётки и не пустить воду в матрицу.

1. Ровный срез. Отрежьте кабель бокорезами поперёк, без косины.
2. Оболочка. Надрежьте оболочку по кругу в 25–30 мм от торца и снимите её, не задевая проволоку оплётки. Надрез делают неглубоко и доламывают оболочку изгибом.
3. Оплётка. Сдвиньте оплётку назад и срежьте так, чтобы между ней и торцом сердечника осталось не меньше 15–20 мм. Ни одна проволочка не должна торчать вперёд.
4. Разведение жил. Не снимая внутреннюю изоляцию, вырежьте ножом клин матрицы между жилами на глубину 8–10 мм от торца, а одну жилу укоротите на 5–7 мм. Теперь концы жил разнесены и по ширине, и по длине — даже при сильном обжатии они не сойдутся.
5. Внутренняя трубка. Наденьте малую трубку с клеем на сердечник так, чтобы она выступала за торец на 10–15 мм. Прогрейте феном от основания к концу и, пока клей горячий, сожмите выступающий конец плоскогубцами на 20–30 секунд.
6. Наружная трубка. Наденьте большую трубку так, чтобы она заходила на оболочку не меньше чем на 30–40 мм и выступала за внутреннюю. Прогрейте от оболочки к концу, конец так же сожмите. По краю трубки должен выступить валик клея — это признак, что клей расплавился и заполнил зазор.

Соединительная муфта

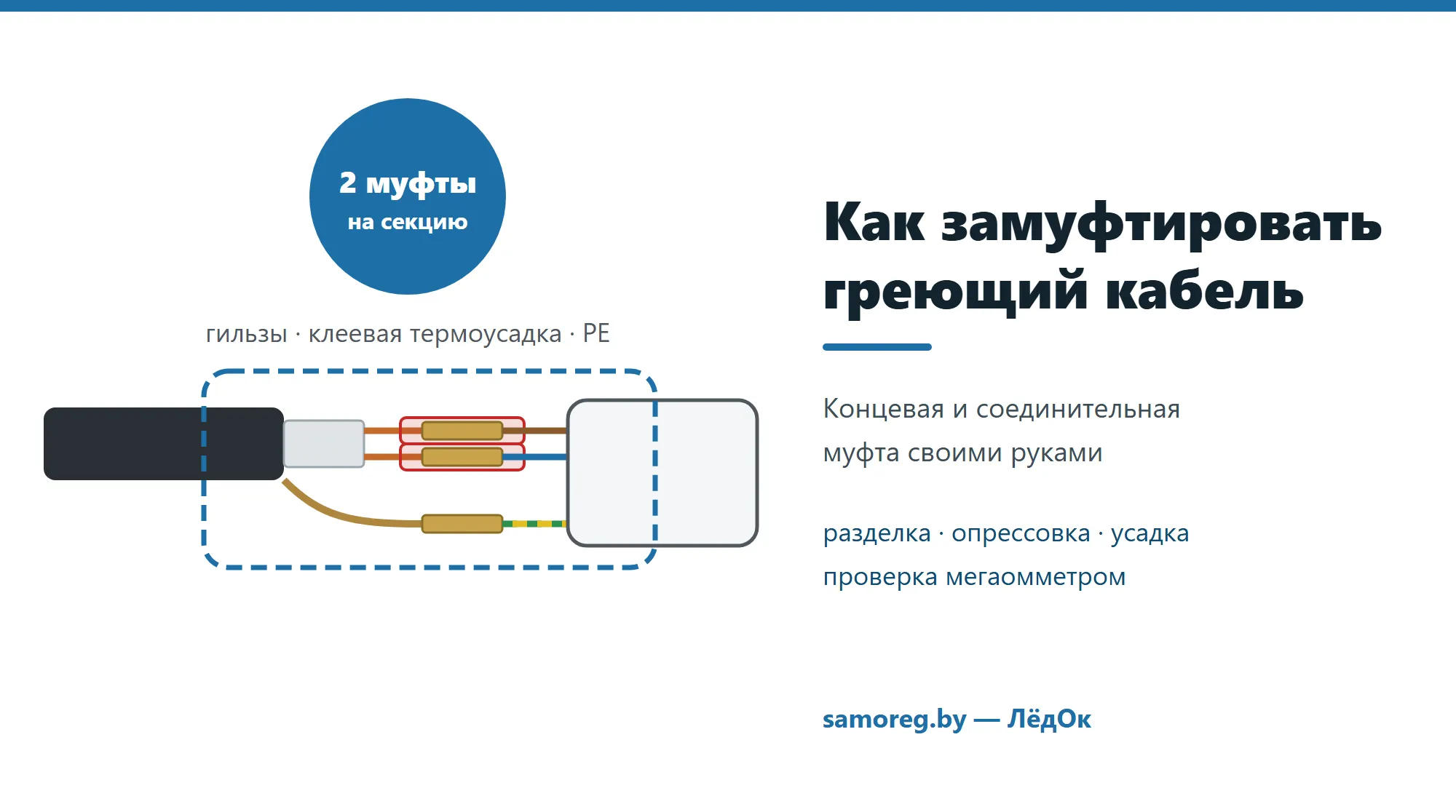

Соединительная муфта стыкует греющий кабель с проводом питания: жилы кабеля — с фазой и нулём, оплётку — с защитным проводником PE. Муфту располагают на ровном участке, где её не будут гнуть и тянуть: на трубе — под утеплителем, на кровле — там, куда не течёт вода.

Шаг 1. Разделка греющего кабеля

1. Снимите оболочку на 70–80 мм.
2. Распустите оплётку шилом или тонкой отвёрткой, отведите в сторону и скрутите в плотную косичку.
3. Снимите внутреннюю изоляцию на 40 мм — откроется чёрная матрица.
4. Надрежьте матрицу посередине между жилами и снимите её с концов жил на 10–12 мм: матрицу счищают ножом, держа лезвие вдоль жилы, чтобы не подрезать медь. Оставшаяся часть матрицы между жилами остаётся на месте — она уйдёт под трубку.

Шаг 2. Провод питания и трубки

С провода питания снимите оболочку на 70 мм, жилы зачистите на 10 мм. До опрессовки наденьте на провод большую наружную трубку и отодвиньте её подальше, а на жилы — малые трубки. Забытую трубку потом можно надеть, только разрезав соединение, поэтому трубки надевают раньше всего остального.

Шаг 3. Опрессовка

1. Вставьте жилу греющего кабеля и жилу провода (коричневую, фазу) в гильзу навстречу друг другу до упора и обожмите пресс-клещами. Повторите со второй жилой и синей жилой провода — нулём. Какая жила кабеля пойдёт на фазу, а какая на ноль, значения не имеет.
2. Косичку оплётки соедините гильзой с жёлто-зелёной жилой провода — PE.
3. Потяните за каждое соединение: жила не должна сдвинуться в гильзе. Если сдвинулась — отрежьте и обожмите заново, а не «дожимайте».

У кабеля без экрана — SRL16-2, SLL…-2 — оплётки нет. Жёлто-зелёную жилу провода тогда укорачивают и изолируют отдельной трубкой, а сам такой кабель ставят только в сухих местах под утеплителем: так он описан и в каталоге.

Шаг 4. Изоляция и усадка

1. Надвиньте малые трубки на гильзы так, чтобы они закрыли металл целиком и заходили на изоляцию с обеих сторон, и прогрейте до выхода клея. Острые края гильз не должны прокалывать трубку.
2. Если в наборе есть средняя трубка — наденьте её на весь узел жил вместе с остатком матрицы и прогрейте.
3. Надвиньте наружную трубку на муфту: она должна заходить на оболочку греющего кабеля и на оболочку провода не меньше чем на 40–50 мм с каждой стороны.
4. Прогревайте от середины к краям, чтобы выгнать воздух. Готово, когда с обоих концов выступил сплошной валик клея.
5. Не двигайте и не сгибайте муфту 10–15 минут, пока клей не остынет.

Подключение через коробку и ввод в трубу

Через монтажную коробку. Когда секций несколько или питающая линия идёт от щита кабелем, греющий кабель удобнее заводить в распределительную коробку и подключать на клеммы. Для этого есть набор ECM25-PRO (30,00 BYN): в нём кабельный ввод М25 под плоский кабель и трубки для концевой муфты и изоляции жил. Саму коробку берут отдельно — влагозащищённую, с отверстием под ввод М25. Кабель заводят через ввод, жилы изолируют трубками до самых клемм, оплётку под жёлто-зелёной трубкой подключают к клемме PE. Коробку ставят вводами вниз, чтобы вода не стекала по кабелю внутрь.

Кабель внутрь трубы. Кабель 11HTM2-CT для питьевой воды муфтуют тем же набором EC-PRO. Концевая муфта уходит в трубу вместе с кабелем, поэтому её собирают особенно тщательно и проверяют мегаомметром до того, как завести кабель в трубу. Соединительная муфта остаётся снаружи: кабель выводят через сальник, и муфта с проводом питания располагается за ним, в сухом месте. Подробно о таком монтаже — в статье о кабеле внутрь трубы.

Проверка перед включением

• Внешний осмотр. На обоих концах каждой трубки — сплошной валик клея, нет пузырей, прожогов, складок и проколов от гильз.
• Сопротивление изоляции. Мегаомметром на 1000 В между обеими жилами, соединёнными вместе, и оплёткой — не меньше 20 МОм. Для кабеля без экрана замер делают, опустив секцию в воду или положив на заземлённую металлическую трубу.
• Пробное включение. Включите секцию через УЗО на 30 мА на 10–15 минут: кабель должен равномерно потеплеть по всей длине, а УЗО — не сработать.

Значения замеров стоит записать: если через несколько лет УЗО начнёт срабатывать, по ним будет понятно, что изменилось. Как искать неисправность — в статье о диагностике греющего кабеля.

Сборка своими руками или готовая секция

Тот же кабель мы продаём готовой секцией: отрезок нужной длины с муфтами, которые ставит мастер, и проводом с вилкой. Разница в цене от длины не зависит — это стоимость сборки и провода с вилкой.

Если нужна обычная секция с вилкой, самостоятельная сборка почти ничего не экономит: провод и вилку всё равно придётся купить, а фен, пресс-клещи и мегаомметр — найти. Готовая секция ЛёдОк 16 Эконом плюс или ВодОк 11 для трубы с питьевой водой приходит проверенной и включается сразу.

Своими руками муфтуют, когда:

• точная длина станет известна только на объекте — кабель режут по месту после раскладки;
• секция подключается не вилкой, а в коробку, щит или к терморегулятору;
• нужно отремонтировать повреждённый кабель: вырезать участок и собрать новую муфту;
• секций много, и на объекте работает электрик со своим инструментом.

Частые ошибки

• Скрученные жилы на конце. Короткое замыкание при первом включении.
• Проволочка оплётки у торца. Одна волосинка, касающаяся жилы, даёт пробой на землю и срабатывание УЗО.
• Скрутка и изолента вместо гильз и термоусадки. Соединение греется, набирает влагу и через сезон начинает давать утечку.
• Трубки без клея. Обычная термоусадка облегает кабель, но не герметизирует: вода заходит под неё капиллярно.
• Зажигалка вместо фена. Прожжённая стенка и копоть, к которой клей не пристаёт.
• Забытая наружная трубка. Вспоминают о ней после опрессовки — и режут готовое соединение.
• Надрезанные жилы. Кольцевой надрез ножом по меди — будущий обрыв в месте изгиба.
• Муфта на изгибе или под натяжением. Клей со временем отходит, и в муфту идёт вода.
• Включение без проверки. Ошибка находится уже под утеплителем или на крыше, когда до муфты не добраться.

Частые вопросы

Можно ли соединить два куска кабеля в один? Технически да — прямой муфтой, но это лишнее уязвимое место на трассе, а общая длина не должна превышать максимальный контур модели. Если куска не хватает, проще взять один отрезок нужной длины.

Сколько наборов муфт нужно? Один набор EC-PRO на одну секцию: в нём есть всё и для концевой, и для соединительной муфты. Две нитки на водостоке или трубе — это всё равно одна секция, если кабель идёт одним отрезком туда и обратно.

Нужно ли что-то менять для кабеля без экрана? Порядок тот же, только нет шага с оплёткой. Жёлто-зелёную жилу провода питания изолируют, а секцию подключают через УЗО.

Какой провод питания брать? Гибкий трёхжильный в двойной изоляции сечением 1,5 мм² — его хватает на ток до 16 А, то есть на любую бытовую секцию. На улице провод должен быть рассчитан на мороз и солнце.

Можно ли переделать муфту, если замер показал низкое сопротивление? Да: срежьте муфту целиком вместе с 2–3 см кабеля и соберите заново из нового набора. Старые трубки повторно не используют.

Что в итоге

Муфта — маленький узел, от которого зависит вся система. Правил всего несколько: жилы на конце разведены, оплётка далеко от сердечника, соединения обжаты гильзами, каждый срез закрыт клеевой термоусадкой, а готовая секция проверена мегаомметром. Если хоть одно из них кажется сложным, возьмите готовую секцию: переплата — 20 BYN, и муфты в ней уже стоят.
