Греющий кабель внутрь трубы: монтаж, выбор и частые ошибки

Статьи · Обновлено 19 сентября 2026

Иногда труба уже лежит в земле, залита бетоном или спрятана в гильзе фундамента — а мёрзнет она именно там, куда не добраться. Снаружи кабель не положишь, не раскопав половину двора. Тогда кабель заводят внутрь трубы, прямо в воду: он греет её напрямую, а монтаж сводится к одному узлу на вводе в дом. Ниже — какой кабель можно класть в питьевую воду, сколько ватт нужно на самом деле, как собрать сальниковый ввод и куда кабель заводить нельзя.

Когда кабель ставят внутрь трубы

Внутренняя прокладка — не альтернатива наружной «вообще», а решение для случаев, когда до трубы не добраться:

• труба уже закопана и лежит выше глубины промерзания (для Беларуси это 1,2–1,4 м), а перекладывать её — значит вскрывать двор;
• ввод проходит через гильзу в фундаменте или через залитый цоколь, и снаружи к трубе не подступиться;
• мёрзнет короткий участок — от кессона скважины до дома, где весь проблемный отрезок 5–10 метров;
• дом уже отделан, и вскрывать стены ради наружного кабеля дороже, чем поставить сальниковый узел.

Если труба открыта и до неё можно дотянуться — проще и дешевле класть кабель снаружи под утеплитель, об этом у нас отдельная статья. Внутренний монтаж выбирают тогда, когда наружный обошёлся бы в земляные работы.

Внутри или снаружи: что выбрать

Ещё одно отличие, о котором редко пишут: внутренний кабель начинает работать быстрее. Снаружи тепло сначала прогревает стенку трубы и утеплитель вокруг неё, и только потом доходит до воды; внутри оно отдаётся воде сразу.

Какой кабель можно класть в воду

Требований три, и все три обязательны.

• Пищевая фторполимерная оболочка. Она химически инертна: не меняет вкус, запах и прозрачность воды и не выделяет ничего при нагреве. Обычная полиолефиновая оболочка наружного кабеля для этого не предназначена.
• Экран из медной оплётки. Заземляется обязательно — это требование ПУЭ и единственный способ заставить УЗО сработать мгновенно при повреждении оболочки. Кабель лежит в воде, внутри металлической или пластиковой трубы; без экрана авария остаётся незамеченной.
• Мощность 11 Вт/м. Вода забирает тепло гораздо быстрее воздуха, поэтому внутри трубы нужна меньшая мощность, чем снаружи. В ледяной воде саморегулирующийся кабель кратковременно отдаёт больше номинала, а по мере прогрева снижает отдачу сам.

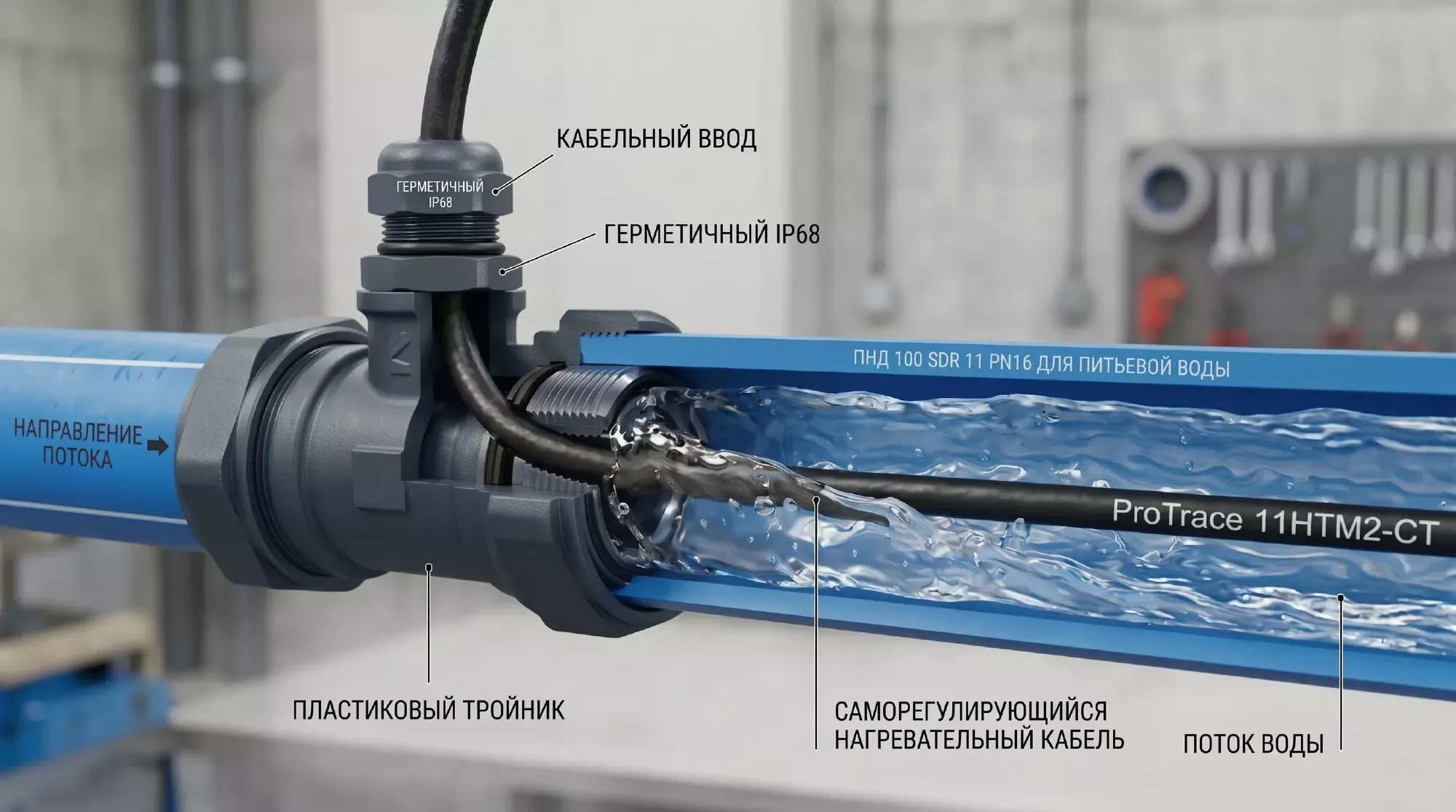

В каталоге этим требованиям отвечает секция ВодОк 11 на кабеле ProTrace 11HTM2-CT: сечение 7,7 × 5,4 мм, минимальный радиус изгиба 25 мм, экран есть, длина секции — от 1 до 120 метров. Секция приходит с заводскими муфтами и проводом с вилкой: на объекте остаётся только завести её в трубу и герметизировать ввод.

Тот же кабель продаётся и на отрез — 22,00 BYN за метр. Это имеет смысл, если муфты вы ставите сами: к отрезу тогда нужен набор EC-PRO (20,70 BYN) для концевой заделки и подключения к сети. Готовая секция выходит дороже ровно на стоимость сборки, зато её не нужно паять на объекте.

Размер кабеля стоит держать в голове при выборе трубы: сечение 7,7 мм означает, что в трубу 20 мм он войдёт, но заметно сузит проход. На вводах диаметром 25–32 мм потеря сечения уже не ощущается.

Сколько ватт нужно и зачем утеплитель

Здесь у внутреннего монтажа есть ловушка. Кабель греет воду напрямую, и кажется, что утеплитель уже не нужен — труба-то всё равно закопана. Но теплопотери никуда не делись: сколько тепла уходит в грунт и в холодный цоколь, столько кабель и должен возвращать. Разница лишь в том, что теперь он делает это без потерь на прогрев стенки.

Цифры из калькулятора сайта: поддержание +5 °C в трубе, расчётный мороз −25 °C, значения с запасом 10 %.

Синим отмечено, где одной нитки кабеля 11 Вт/м достаточно. Вывод простой: на голой трубе одной нитки не хватает ни при каком диаметре — нужен утеплитель 30 мм для труб 20–25 мм и 40 мм для труб 32–40 мм. Если труба уже закопана без утеплителя и добраться до неё нельзя, остаётся вторая нитка кабеля или, что честнее, признать, что участок придётся вскрывать.

Грунт, кстати, работает как утеплитель: труба на глубине метра в непромерзающем слое теряет меньше, чем та же труба в продуваемом подполье. Поэтому расчёт ведут по худшему участку трассы — обычно это выход из грунта и проход через цоколь.

Что понадобится для монтажа

Для типового ввода в 10 метров секция с сальником обойдётся в 299,30 BYN, для короткого участка в 6 метров — 211,30 BYN. Длину секции считают по проблемному участку плюс метр-полтора запаса на изгиб у тройника.

Монтаж по шагам

1. Перекройте воду и сбросьте давление. Закройте кран на подаче от скважины или колодца и откройте любой смеситель в доме: в трубе не должно остаться давления.

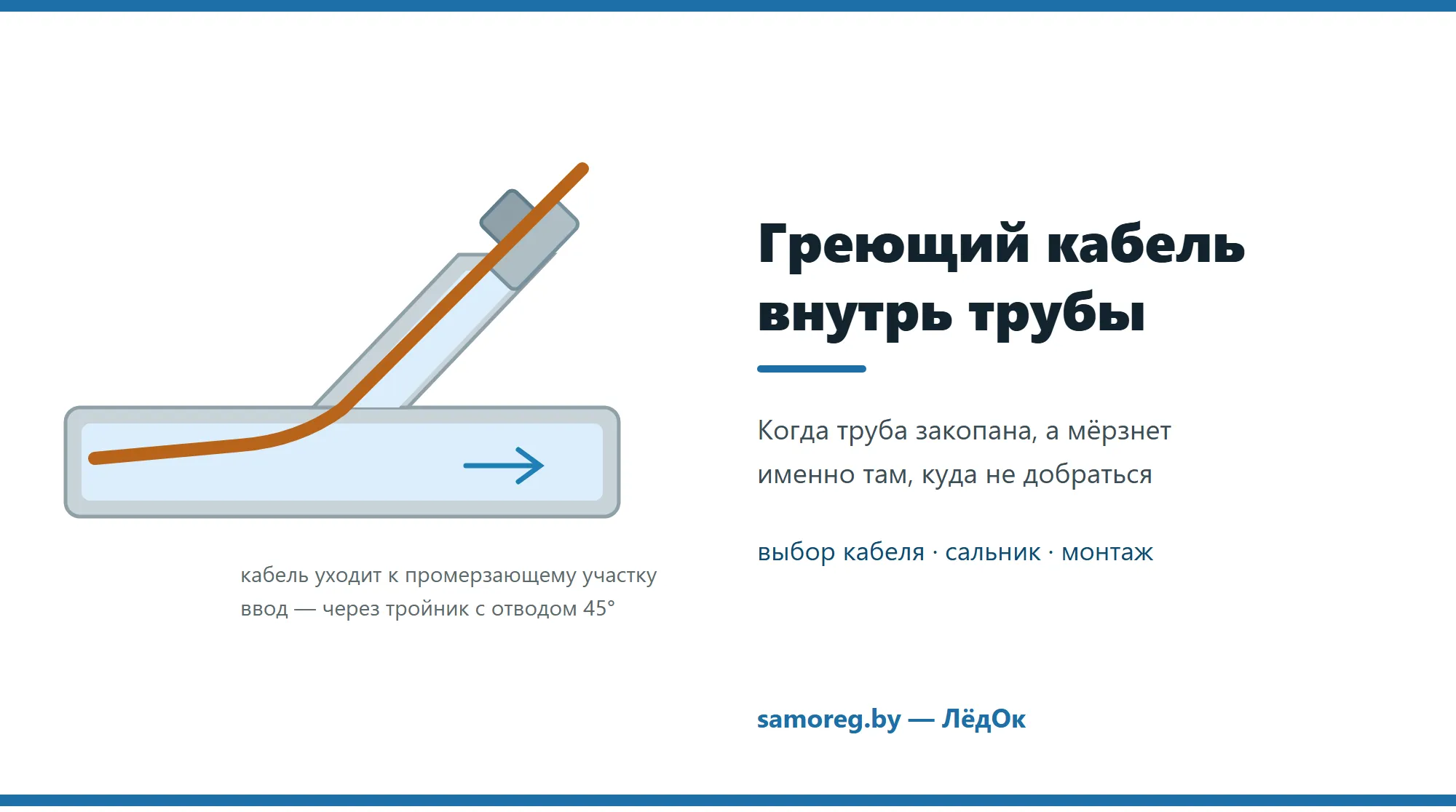

2. Поставьте тройник. В месте ввода трубы в помещение врезается тройник — обязательно с косым отводом под 45°. Через прямой отвод 90° кабель упрётся в противоположную стенку трубы, и дальше полутора метров вы его не протолкнёте; через косой он уходит на 20–30 метров.

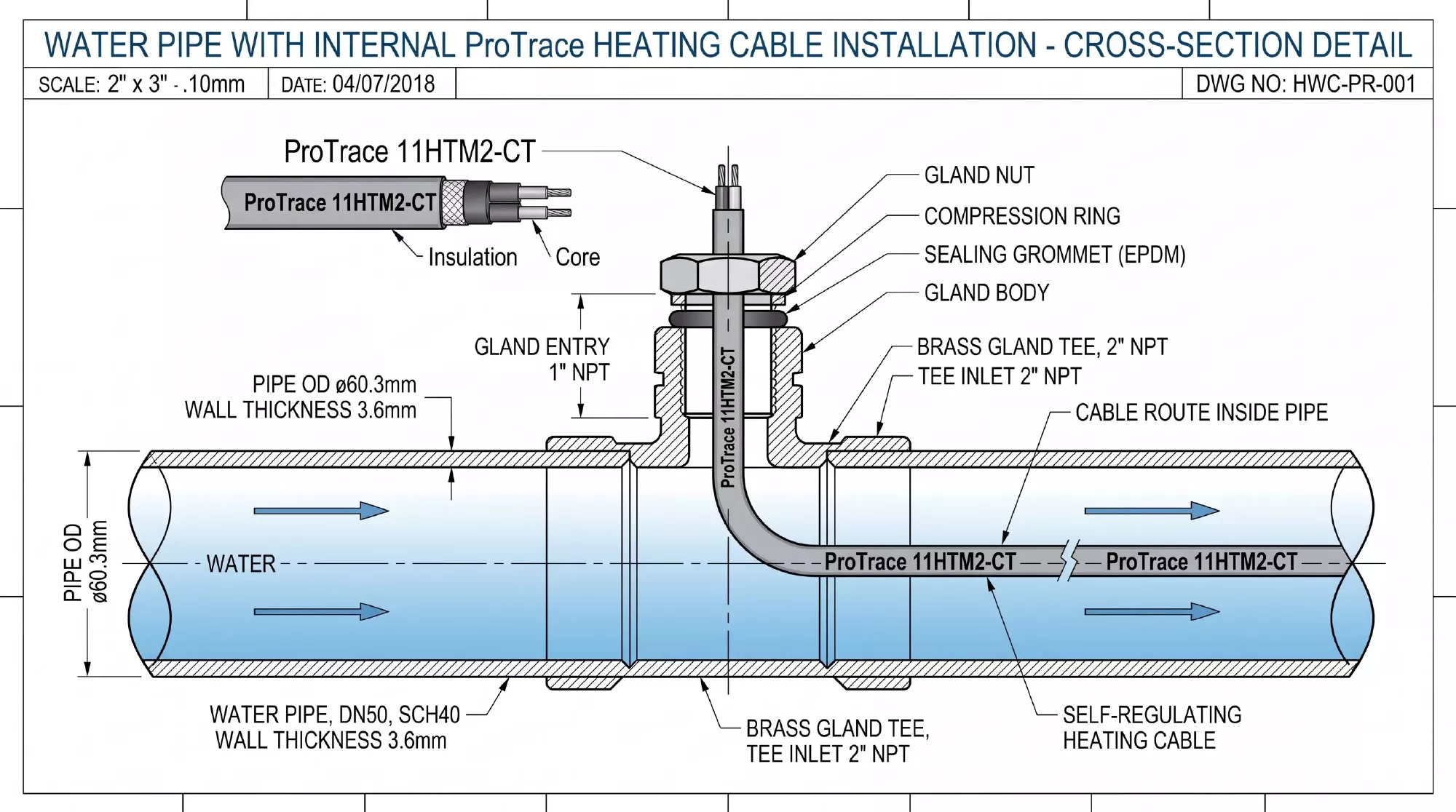

3. Соберите сальник. Разберите узел и наденьте на кабель по порядку: прижимную гайку, шайбу, разрезную резиновую втулку. Каплю силиконовой сантехнической смазки на втулку — она поможет затянуть узел без перекоса и не даст резине закусить оболочку.
4. Заведите кабель в трубу. Подавайте его плавно, без рывков и резких перегибов, следя, чтобы он не скручивался кольцами внутри трубы. Глубина — до конца проблемного участка: обычно это выход трубы из грунта и её проход через цоколь.
5. Загерметизируйте узел. Резьбу корпуса уплотните льном или ФУМ-лентой и вкрутите сальник в тройник. Накидную гайку затяните рукой до упора, потом дожмите ключом на оборот-полтора — до плотного обжатия кабеля, но без фанатизма: перетянутая втулка режет оболочку.
6. Подайте воду и проверьте. Откройте кран, дождитесь рабочего давления и осмотрите узел: течи быть не должно. Только после этого включайте кабель в сеть — через УЗО и, желательно, через терморегулятор.

Весь монтаж занимает час-полтора и не требует сварки, штробления и раскопок — в этом и смысл внутренней прокладки.

Куда кабель заводить нельзя

Внутренняя прокладка накладывает ограничения на геометрию трассы, и их лучше знать до того, как кабель окажется в трубе.

• Шаровой кран. Самое опасное место. Кабель через него не протягивают: случайный поворот ручки перережет кабель под давлением, и вы получите одновременно обрыв цепи и течь. Ввод всегда ставят после крана, со стороны улицы.
• Счётчик воды и фильтр грубой очистки. Кабель их не пройдёт, а если протиснуть — собьёт учёт и забьёт сетку.
• Отводы 90° малого радиуса. У кабеля минимальный радиус изгиба 25 мм; крутое колено он либо не пройдёт, либо пройдёт с изломом оболочки, что означает пробой в ближайшую зиму.
• Обратный клапан и редуктор давления. То же самое: через них кабель не идёт, узел ввода ставят до них по ходу воды.
• Трубы отопления и горячего водоснабжения. Кабель рассчитан на воду до 65 °C и на задачу «не дать замёрзнуть», а не на постоянный нагрев.

Если на трассе есть хотя бы один такой элемент, трубу делят на участки и греют тот, который мёрзнет, — или возвращаются к наружному монтажу.

Автоматика и расход за зиму

Саморегулирующийся кабель снижает мощность при нагреве, но сам не выключается: в воде +10 °C он продолжает потреблять 5–7 Вт на метр круглосуточно. За сезон это набегает.

Терморегулятор экономит от половины до двух третей расхода и окупается за первую же зиму. Датчик крепят снаружи трубы под утеплитель, порог ставят на +3 °C — этого достаточно, чтобы вода не подошла к нулю.

Разница между 75 и 280 рублями здесь не в качестве нагрева, а в удобстве: дешёвый регулятор живёт в боксе у трубы, дорогой — в щите вместе с остальной автоматикой дома.

Методика расчёта и цифры по другим объектам — в статье о расходах на электричество.

Частые ошибки

• Обычный кабель вместо пищевого. Оболочка наружного кабеля не рассчитана на постоянный контакт с питьевой водой. Экономия в двадцать рублей на метре — не та история, где стоит рисковать.
• Тройник с прямым отводом. Кабель упрётся в стенку, и вы решите, что «труба забита». Косой отвод 45° решает проблему полностью.
• Перетянутая гайка сальника. Резиновая втулка передавливает оболочку, через сезон в этом месте появляется пробой. Затягивают до упора рукой плюс оборот-полтора ключом.
• Кабель без УЗО. Проводник под напряжением находится в воде, которую пьют. УЗО на 10–30 мА обязательно, экран — на заземление.
• Кабель свернулся кольцами внутри трубы. Витки соприкасаются, нагрев в этом месте растёт, а проход для воды сужается. Подавать кабель нужно плавно и без скручивания.
• Нет утеплителя. Самая частая ошибка расчёта: кажется, что раз кабель внутри, то греть будет «наверняка». Таблица выше показывает, что без утеплителя мощности одной нитки не хватает.

Частые вопросы

Влияет ли кабель на вкус воды? Нет, если оболочка пищевая. Фторполимер химически инертен: он не вступает в реакцию с водой и не выделяет ничего при нагреве до рабочих температур.

Можно ли потом достать кабель? Да, он вынимается через тот же сальник: перекрыли воду, ослабили гайку, вытянули. Это одно из преимуществ внутренней прокладки перед замурованным наружным кабелем.

Можно ли чистить трубу тросом, пока кабель внутри? Нет. Трос намотает кабель на себя и порвёт его. Если труба требует периодической прочистки, кабель кладут снаружи.

Насколько сужается проход? Кабель имеет сечение 7,7 × 5,4 мм. В трубе 32 мм он занимает несколько процентов площади, в трубе 20 мм — уже заметную долю, и напор может немного упасть. Для вводов 25–32 мм это не проблема.

Труба уже замёрзла — кабель её отогреет? Скорее нет. Завести кабель в трубу, забитую льдом, физически не получится: он упрётся в пробку. Сначала участок отогревают, потом ставят систему, чтобы это не повторилось.

Какой длины брать секцию? По длине проблемного участка плюс метр-полтора на изгиб у тройника. Максимальная длина одной секции — 120 метров, так что запас по длине есть почти всегда.

Нужен ли утеплитель, если труба в земле? Нужен на участках, где труба выходит из грунта, проходит через цоколь или гильзу фундамента, — именно там она и мёрзнет. Глубже метра, в непромерзающем слое, утеплитель уже не решает.

Что в итоге

Внутренняя прокладка решает задачу там, где наружный монтаж означал бы раскопки: кабель заводится через один узел на вводе, греет воду напрямую и обходится в 26 рублей за зиму. Взамен появляются ограничения — не через краны и счётчик, не через колена 90°, без прочистки тросом — и требование к утеплителю, о котором чаще всего забывают.
