Пожарный резервуар, накопительная ёмкость, дренажный бак, цистерна с маслом или сиропом — если они стоят на улице или в неотапливаемом ангаре, зимой их приходится греть. Воду нужно уберечь от замерзания, вязкие продукты — удержать текучими, чтобы насос мог их перекачать. Разберём, как посчитать теплопотери ёмкости, сколько кабеля и какой серии на неё нужно, как распределить витки по стенке и чем управлять обогревом.
Коротко
- Мощность считают по теплопотерям всей поверхности: площадь × перепад температур ÷ сопротивление утеплителя × запас. Пожарный резервуар 100 м³ под 100 мм минваты при −25 °C теряет около 1,8 кВт.
- Утеплитель важнее кабеля: тот же резервуар под 50 мм теряет вдвое больше, а при +40 °C внутри — ещё вдвое.
- Серия — по температуре продукта: вода и стоки — SLL-CR и SRL-CR до 65 °C; масла и технологические среды — ProTrace HTP до 110 °C; вязкие продукты и пропарка — HTS и HTU.
- Шаг витков получается из расчёта, а не задаётся заранее. 70–80 % кабеля — в нижней трети стенки, остальное — в средней, верх не греют.
- Патрубки, задвижки и переливы замерзают первыми — на них отдельная намотка.
- Датчик — в гильзе в придонном слое, второй — на стенке для защиты от перегрева, если уровень упадёт ниже витков.
Зачем греть ёмкость
- Вода не должна замёрзнуть. Пожарный резервуар обязан быть готов в любой момент, а ледяная корка на поверхности и лёд у заборного патрубка выводят его из строя. В дренажных и накопительных баках лёд давит на стенки и срывает датчики уровня.
- Вязкий продукт должен оставаться текучим. Масла, мазут, парафины, битумные эмульсии, патока и жировые смеси при охлаждении густеют, насос перестаёт их брать, а у дна образуется застывший слой.
Кабель на наружной стенке под утеплителем греет всю площадь понемногу и не касается продукта. В отличие от погружного ТЭНа, у него нет горячей точки, на которой пригорает масло или разлагается пищевое сырьё, и его не нужно вводить внутрь ёмкости.
Расчёт теплопотерь
Трубу считают на метр длины, ёмкость — по всей поверхности: стенка, днище и крышка. Для утеплённой стенки формула простая:
Q = S × (tвнутри − tснаружи) ÷ R × K
- S — площадь стенки, днища и крышки, м²;
- tвнутри — температура, которую нужно держать: +5 °C для воды, +20…+60 °C для масел и вязких продуктов;
- tснаружи — расчётный мороз, для Беларуси −25…−30 °C;
- R — сопротивление утеплителя: толщина в метрах ÷ теплопроводность; у минваты теплопроводность около 0,04 Вт/(м·°C), значит, 100 мм дают R = 2,5;
- K — запас на ветер, намокание и старение утеплителя, 1,25–1,3.
Пример. Вертикальный пожарный резервуар 100 м³: диаметр 4,5 м, высота 6,3 м.
| Что считаем | Как | Результат |
|---|---|---|
| Площадь стенки | 3,14 × 4,5 × 6,3 | 89 м² |
| Днище и крышка | 2 × 3,14 × 4,5² ÷ 4 | 31,8 м² |
| Вся поверхность | 89 + 31,8 | 120,8 м² |
| Сопротивление утеплителя | 0,1 м ÷ 0,04 | 2,5 |
| Перепад | +5 °C − (−25 °C) | 30 °C |
| Теплопотери | 120,8 × 30 ÷ 2,5 × 1,25 | 1,8 кВт |
| Мощность обогрева | с запасом на опоры, патрубки и люки | 2,2–2,5 кВт |
Самое заметное в этом расчёте — роль утеплителя. Тот же резервуар в четырёх вариантах:
| Что держим | Утеплитель 100 мм | Утеплитель 50 мм |
|---|---|---|
| Вода, +5 °C | 1,8 кВт | 3,6 кВт |
| Масло, +40 °C | 3,9 кВт | 7,9 кВт |
Половина толщины утеплителя — вдвое больше кабеля, вдвое мощнее автоматика и вдвое больше счёт за электроэнергию каждую зиму. Поэтому сначала выбирают утеплитель, и только потом — кабель. Днище, стоящее на бетонном фундаменте, по этой формуле считается с запасом: грунт под ним теплее воздуха.
Какой кабель выбрать
Серию определяет температура, которую кабель должен выдержать: рабочая — постоянно, кратковременная — при пропарке или сбое регулятора. Кабель с запасом по температуре стоит дороже, но обычный кабель на горячей ёмкости растрескается за один сезон.
| Что в ёмкости | Серия | Температура: рабочая / кратковременная | Мощности | Цена |
|---|---|---|---|---|
| Вода, стоки, водные растворы: защита от замерзания | SLL-CR, SRL-CR | 65 / 85 °C | 10–40 Вт/м | 18,00 BYN и 10,50 BYN за м |
| Масла, дизельное топливо, глицерин, пищевые среды | ProTrace HTP | 110 / 135 °C | 15–60 Вт/м | 55,00 BYN за м |
| Вязкие продукты, ёмкости с пропаркой, взрывоопасные зоны | ProTrace HTS | 120 / 200 °C | 15–60 Вт/м | 117,00 BYN за м |
| Высокие технологические температуры, взрывоопасные зоны | ProTrace HTU | 210 / 260 °C | 15–90 Вт/м | от 190,00 BYN за м |
Из промышленных серий в наличии обычно 60HTP2-CT, 60HTS2-CT, 15HTS2-CT и 90HTU2-CT, остальные мощности — под заказ, сроки уточняйте при заказе. У всех промышленных серий фторопластовая изоляция и оболочка и экранирующая оплётка. Подробное сравнение серий — в статье об обогреве трубопроводов.
Учтите, что паспортная мощность указана при +10 °C. Саморегулирующийся кабель на стенке, которую держат при +40…+60 °C, отдаёт заметно меньше — поэтому для технологических температур длину считают по графику мощности кабеля при нужной температуре. Такой расчёт мы делаем по запросу.
Взрывоопасные зоны
Ёмкости с нефтепродуктами, растворителями и спиртами часто относятся к взрывоопасным зонам. Там допускается только оборудование в сертифицированном взрывозащищённом исполнении. У кабелей ProTrace HTS (температурный класс T3) и HTU (T2) есть сертификат взрывозащиты — их и берут для таких ёмкостей. Температурный класс подбирают под горючую среду: максимальная температура поверхности кабеля должна быть ниже температуры самовоспламенения продукта. Соединительные коробки, вводы и муфты во взрывоопасной зоне тоже должны быть во взрывозащищённом исполнении, а проект делает специализированная организация.
Сколько кабеля и как распределить
Длина кабеля — мощность обогрева, делённая на мощность кабеля на метр. Число витков — длина, делённая на окружность ёмкости. Шаг получается сам, и на большой ёмкости он гораздо шире, чем кажется: резервуару 100 м³ нужно всего около 25 Вт на квадратный метр стенки.

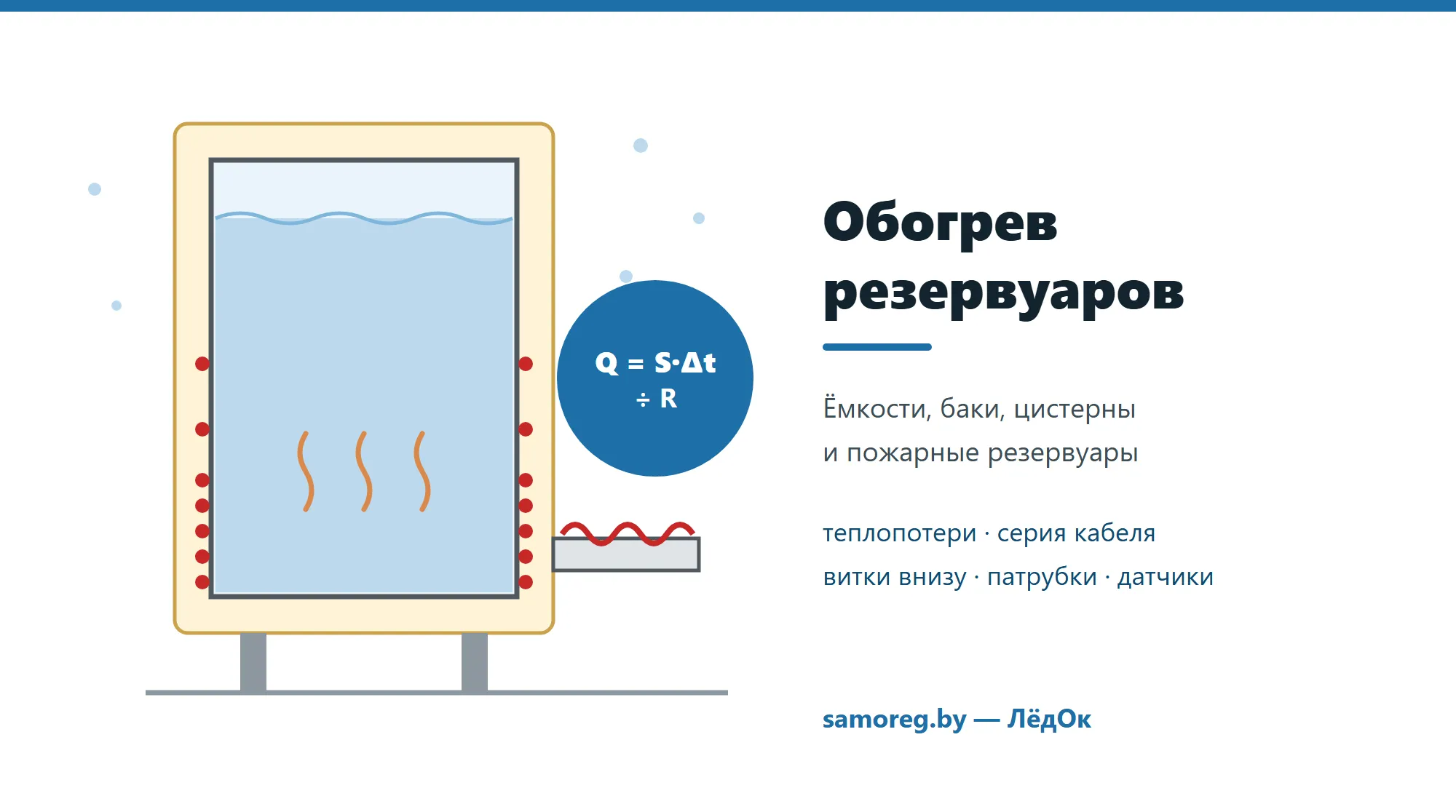

Где класть витки. Тёплая жидкость поднимается, холодная опускается, поэтому основное тепло подают снизу:
- 70–80 % кабеля — в нижней трети высоты стенки;
- остальное — в средней трети, с шагом в 2–3 раза шире;
- верхняя треть обычно не греется: туда поднимается тёплый слой;
- днище греют, если ёмкость стоит на опорах и снизу продувается;
- патрубки, задвижки, переливы и штуцеры уровнемеров — отдельными отводами кабеля: у них малый диаметр, они выходят за утеплитель и замерзают первыми.
Пример для резервуара 100 м³. Нужно 2,2–2,5 кВт, окружность 14,1 м. Кабелем 30 Вт/м это 77 м — всего 5–6 витков на всю ёмкость, слишком редко. Кабелем SLL16-2CR — 144 м, около 10 витков: семь в нижней трети с шагом около 30 см и три в средней с шагом около 70 см. Чем ниже мощность на метр, тем равномернее тепло.
| Что считаем | Как | Результат |
|---|---|---|
| Длина кабеля | 2300 Вт ÷ 16 Вт/м | 144 м |
| Витков | 144 м ÷ 14,1 м | ≈ 10 |
| Секции | две по 72 м — отказ одной не оставит ёмкость без обогрева | 2 × C16 |
| Кабель и муфты | 144 м SLL16-2CR + 2 набора EC-PRO | 2 633,40 BYN |
Пусковой ток секции 72 м — 72 × 16 × 2 ÷ 230 ≈ 10 А, поэтому автомат C16; предел SLL16-2CR для C16 — 140 м, с запасом. Как считать автомат по пусковому току, разобрано в статье об электробезопасности. На больших ёмкостях секции распределяют по трём фазам, чтобы нагрузка была равномерной.
Монтаж на стальной и пластиковой ёмкости
Стальная ёмкость. Стенку очищают от ржавчины и окалины. Кабель прижимают к стенке и по всей длине проклеивают широкой алюминиевой лентой — она передаёт тепло на металл и не даёт утеплителю попасть под кабель. Горизонтальные витки дополнительно держат бандажами из стальной ленты через 1–1,5 м по окружности. Кабель нигде не должен лежать на острой кромке сварного шва или фланца.
Пластиковая ёмкость. Полиэтилен и полипропилен плохо проводят тепло и размягчаются при нагреве. Берут кабель малой мощности — 10–16 Вт/м — и кладут его на сплошной слой алюминиевого скотча, а сверху закрывают вторым слоем: алюминий разносит тепло по площади, и стенка нигде не перегревается.
Утеплитель и кожух. Сверху — негорючий гидрофобный утеплитель расчётной толщины и металлический кожух от осадков. Кабель выводят из-под утеплителя через проходное устройство STI-25-04, соединения делают в коробке с вводом ECM25-PRO вне утеплителя.
Управление и защита
Ёмкость не греют по температуре воздуха: важна температура самого продукта. Поэтому у системы обогрева резервуара два датчика.
- Датчик среды — в погружной гильзе в придонном слое. Для воды уставку ставят около +4…+5 °C, для вязких продуктов — по технологии. Когда продукт остывает ниже уставки, регулятор включает контакторы секций.
- Датчик стенки — на стенке рядом с витками, под утеплителем. Если уровень опустится ниже витков, пустая стенка начнёт нагреваться; датчик отключит обогрев раньше, чем пострадают кабель, стенка или утеплитель. Особенно он нужен на пластиковых ёмкостях и с кабелями HTP, HTS и HTU.
Для одной ёмкости с водой хватает промышленного регулятора STC1000, для двух датчиков — двухканального STC3008. Если нужно вести несколько зон — ёмкость, патрубки, подводящие трубы — удобен ТЕРМ-2000: четыре канала, у каждого свой датчик, нагрузка — через внешние контакторы. Датчики для трубы и патрубков — ST22.
Каждую секцию подключают через автомат типа C и УЗО, оплётку — к заземлению. Перед утеплением и после него измеряют сопротивление изоляции каждой секции мегаомметром на 1000 В: не меньше 20 МОм.
Частые ошибки
- Экономия на утеплителе. Тонкий утеплитель удваивает мощность обогрева и счёт за электроэнергию на все годы работы.
- Шаг «как у трубы». Плотная намотка по всей стенке большой ёмкости — это кабель, который не нужен, и автоматика вдвое мощнее.
- Кабель на верхней трети и ничего на патрубках. Ёмкость тёплая, а слив или заборный патрубок замёрз.
- Обычный кабель на горячей ёмкости. SRL и SLL держат 65 °C; при пропарке или поддержании +60 °C нужны HTP, HTS или HTU.
- Кабель без алюминиевой ленты. На стали теряется теплопередача, на пластике появляются горячие полосы.
- Регулятор по температуре воздуха. Продукт может быть тёплым в мороз и холодным в оттепель после долгого простоя — мерить нужно его.
- Нет датчика стенки. При опустошении ёмкости обогрев продолжает греть пустую стенку.
Частые вопросы
Подземную ёмкость тоже нужно греть? Обычно меньше, чем наземную: грунт ниже глубины промерзания тёплый. Греют горловину, верхнюю часть, которая оказывается в промерзающем слое, и подводящие трубы. Как считать трубы в грунте — в статье об обогреве канализации и септика.
Можно ли греть горизонтальную цистерну? Да. Витки кладут вдоль нижней части обечайки — по нижней трети окружности, где лежит продукт, — и отдельно на днища и сливной патрубок.
Почему не ТЭН внутри? ТЭН греет точку: вокруг него продукт перегревается, пригорает или разлагается, а у дальней стенки остаётся холодным. К тому же его нужно вводить внутрь ёмкости. Кабель снаружи распределяет тепло по площади и обслуживается без слива продукта.
Сколько стоит обогрев в работе? Столько, сколько теряет ёмкость: 1,8 кВт теплопотерь в самый холодный день означают гораздо меньше в среднем за зиму, а регулятор включает обогрев только при остывании. Как пересчитать теплопотери в киловатт-часы за сезон — в статье о расходе электроэнергии.
Что в итоге
Обогрев ёмкости начинается с утеплителя и расчёта теплопотерь, а не с выбора кабеля. Дальше — серия по температуре продукта, длина из мощности, витки внизу стенки и на патрубках, два датчика и секции со своими автоматами. Такая система держит воду жидкой, а продукт текучим с минимальной мощностью и без перегрева стенок.
