Обогрев кондиционера и теплового насоса зимой: поддон наружного блока и дренаж

Статьи · Обновлено 25 сентября 2026

Инверторный кондиционер или тепловой насос «воздух-воздух» всё чаще греет дом зимой — как основное отопление или в помощь котлу. Работает он и в мороз, но наружный блок в режиме обогрева живёт в других условиях, чем летом: он холоднее уличного воздуха, обрастает инеем и время от времени сбрасывает талую воду в поддон. Если ей некуда уйти, в поддоне и дренаже нарастает лёд. Разберём, откуда он берётся, что проверить до покупки кабеля, где и сколько кабеля класть, как его подключить и во что обойдётся зима с подогревом.

Откуда лёд в наружном блоке

Летом наружный блок отдаёт тепло на улицу, зимой в режиме обогрева — наоборот, забирает его из уличного воздуха. Хладагент кипит в наружном теплообменнике при температуре ниже уличной, поэтому ламели холоднее воздуха, который через них прогоняет вентилятор:

• Иней. Влага из воздуха оседает на холодных ламелях и замерзает. Больше всего инея в сырую погоду около нуля и в лёгкий мороз; в сухой сильный мороз его меньше.
• Оттайка. Когда иней мешает работе, блок на несколько минут переключается в режим оттайки: горячий хладагент идёт в наружный теплообменник, иней тает, и вода стекает в поддон. В сырую погоду это повторяется много раз за сутки.
• Замерзание. Вода из тающего инея холодная, а поддон и дренаж на морозе ещё холоднее. Если вода не успевает уйти, она замерзает, и с каждой оттайкой слой льда растёт.

Лёд в поддоне поднимается к нижнему ряду теплообменника и к крыльчатке вентилятора. Он деформирует ламели и трубки нижнего ряда, может задеть и сломать лопасти, а блок, у которого забит низ теплообменника, хуже греет и чаще уходит в оттайку. Снаружи вода, не ушедшая через замёрзший дренаж, вырастает в сосульку над тротуаром или стекает по фасаду. Если кондиционер зимой только стоит выключенным, всего этого нет: лёд появляется, только когда блок работает на обогрев.

Что проверить до кабеля

1. Нет ли заводского подогрева. У многих тепловых насосов и «зимних» серий кондиционеров подогрев поддона уже стоит или предусмотрен как опция производителя — тогда кабель нужен разве что на дренажный шланг. Смотрите инструкцию или спросите у монтажников.
2. Дополнительные сливные отверстия. В поддоне многих блоков, кроме основного штуцера, есть отверстия с резиновыми заглушками. Если инструкция разрешает, для работы на обогрев их открывают — вода уходит быстрее.
3. Дренажный шланг. Чем он короче, тем меньше в нём замерзает. Если под блоком нет тротуара и воду можно просто сбрасывать вниз, зимой шланг часто укорачивают. Длинный шланг, лежащий концом в снегу, замёрзнет почти наверняка.
4. Высота над снегом. Блок, стоящий на земле, заносит снегом, и вода из поддона уходит в сугроб, где и замерзает. Его поднимают на кронштейн или подставку выше обычного уровня снега.
5. Подогрев картера компрессора — отдельный узел внутри блока, и у инверторных моделей он обычно заводской. Если его нет, это вопрос к сервисному центру, а не к греющему кабелю.

Где класть кабель

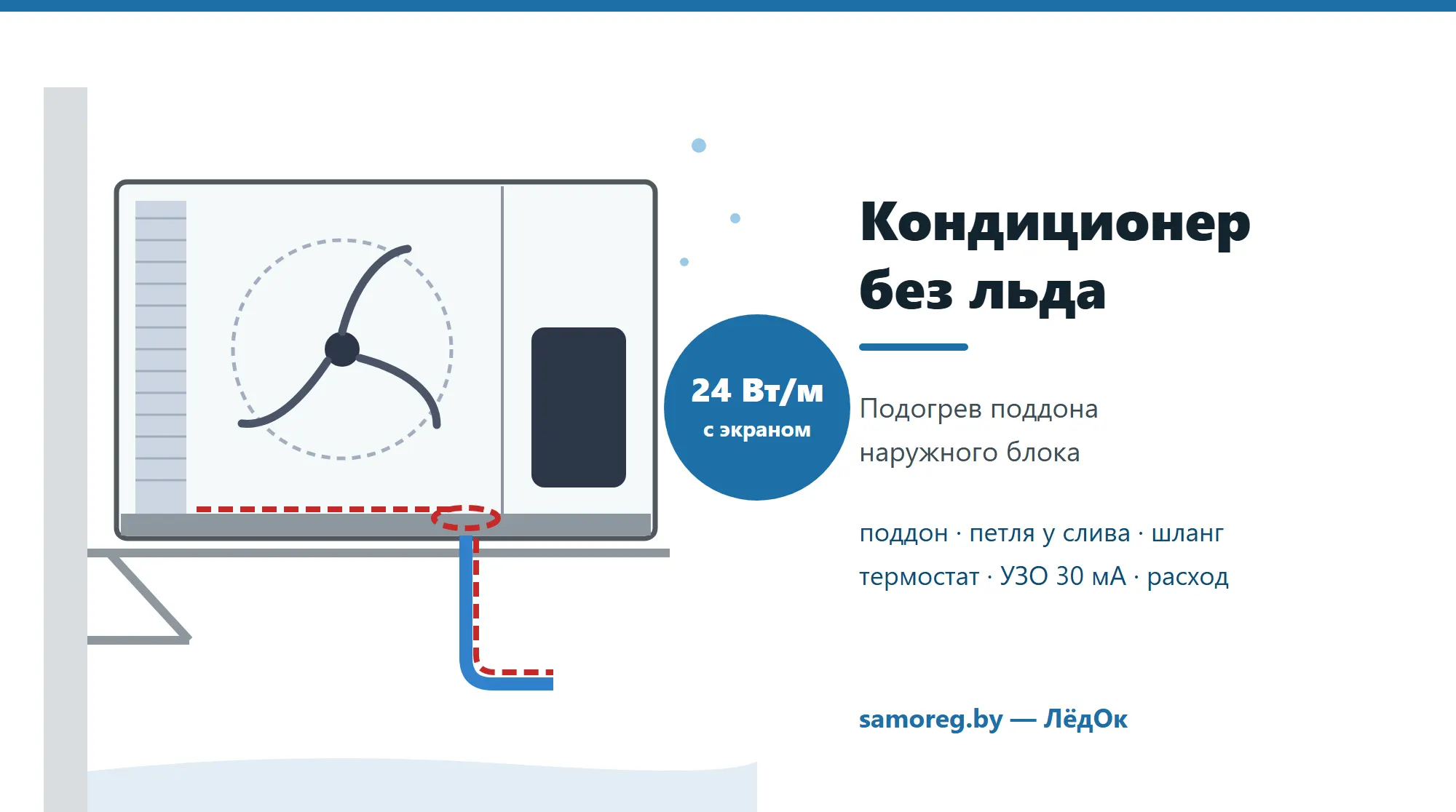

Задача кабеля — чтобы вода после каждой оттайки уходила из блока, не успев замёрзнуть. Для этого греют весь её путь:

• Дно поддона. Кабель ведут по дну под нижним рядом теплообменника — там лёд начинается раньше всего — и дальше к сливному отверстию. В больших блоках кладут две-три параллельные нитки.
• Сливное отверстие. Вокруг него кабель делает петлю: это самое узкое место, и лёд в нём перекрывает слив целиком.
• Дренажный шланг. Кабель продолжают в шланг до самого среза. Последние сантиметры на выходе — самые холодные, и если их не греть, на срезе вырастет сосулька.

Какой кабель и сколько

Для блока подходит тот же уличный кабель, что и для водостоков: SRL24-2CR — саморегулирующийся, 24 Вт/м, с экраном и УФ-стойкой оболочкой. Почему именно такой:

• Саморегулирующийся. В поддоне кабель делает петли, витки могут коснуться друг друга, а между оттайками поддон бывает сухим. Саморегулирующийся кабель в таких местах сам снижает мощность; резистивный перехлёстывать нельзя — подробнее в статье о выборе кабеля.
• 24 Вт/м. Кабелю нужно растапливать лёд и воду при оттайке, как в водосточной трубе. Для больших блоков тепловых насосов, которые работают и в сильный мороз, берут 30 Вт/м — SRL30-2CR.
• С экраном. Кабель лежит в воде рядом с металлом корпуса. Экран, подключённый к заземлению, вместе с УЗО отключит линию при повреждении изоляции — вибрация и острые кромки поддона этому способствуют.

Кабель SRL плоский, 10,9 × 6,1 мм, и не гнётся круче радиуса 25 мм. В тонкий дренажный шланг он заходит, только если внутренний диаметр не меньше 14–16 мм и шланг короткий. Если шланг уже или длиннее метра-полутора, кабель ведут снаружи шланга, прижимают алюминиевым скотчем и закрывают трубной изоляцией — как на обычной трубе.

Пример. Бытовой кондиционер на 3,5 кВт: 1,5 м по поддону и 1 м в шланге — берём 3 м, это 72 Вт. Если у блока есть розетка с заземлением, проще всего готовая секция ЛёдОк 24 Эконом плюс 3 м с муфтами и проводом с вилкой — 72,20 BYN. Если подключать к своей линии, — кабель SRL24-2CR на отрез 3 м, набор муфт EC-PRO и рулон алюминиевого скотча — 56,40 BYN.

Монтаж по шагам

Если кондиционер на гарантии, вскрывать наружный блок лучше доверить монтажникам или сервисному центру: самостоятельное вмешательство может стоить гарантии.

1. Обесточить блок автоматом в щите и снять крышку и решётку, как описано в инструкции.
2. Проверить кабель мегаомметром на 1000 В между жилами и экраном — не меньше 20 МОм; как мерить — в статье о диагностике кабеля.
3. Очистить и обезжирить поддон: грязь, листья и масляная плёнка мешают скотчу держаться.
4. Разложить кабель по дну под нижним рядом теплообменника с петлёй у сливного отверстия. Кабель не должен подниматься к крыльчатке и лежать на острых кромках; в корпус его заводят через кабельный ввод или отверстие с резиновой втулкой.
5. Проклеить алюминиевым скотчем сплошной полосой: лента прижимает кабель к металлу, разносит тепло по дну поддона и не даёт кабелю дрожать от вибрации.
6. Завести хвост в шланг или вдоль него до самого среза; концевая муфта остаётся у среза.
7. Соединительную муфту ставят вне поддона, где на неё не льётся вода. Как собрать муфты на кабеле на отрез — в статье о муфтах.

Управление и подключение

Кабель нужен, только пока блок работает на обогрев в холода. Включать его можно тремя способами:

Самодельное подключение к плате или реле блока «по сигналу оттайки» мы не советуем: это вмешательство в схему кондиционера, которое снимает гарантию и может нарушить его работу.

• Питание. Секцию с вилкой включают в розетку с заземляющим контактом — на улице влагозащищённую. Кабель на отрез подключают к своей линии. В клеммник наружного блока кабель не заводят, если производитель этого прямо не разрешает.
• Автомат типа C и УЗО 30 мА типа A. Секции 3 м × 24 Вт/м при холодном пуске нужно меньше 1 А, так что хватает самого малого номинала или розетки на линии, уже защищённой УЗО.
• Экран — на PE. Оплётку кабеля подключают к защитному проводнику; у готовой секции это сделано на заводе. Подробно — в статье об электробезопасности.

Сколько стоит зима с подогревом

Считаем на пример с бытовым блоком: 3 м × 24 Вт/м = 72 Вт. Отопительный сезон — около 3600 часов. Сколько из них термостат по температуре продержит кабель включённым, зависит от зимы; ориентир — около двух третей сезона.

Стоимость — по тарифу 0,3037 BYN за кВт·ч для дома с газовой плитой и 0,2581 — с электроплитой. Верхняя граница посчитана на полную мощность: саморегулирующийся кабель в тёплую погоду сам снижает её, так что реальный счёт меньше. Для одного блока разница между термостатом и ручным включением — около 25–30 BYN за зиму, поэтому ТР-300 с датчиком окупается там, где блоков несколько. Как пересчитать мощность в киловатт-часы для других случаев — в статье о расходе электроэнергии.

Частые ошибки

• Греют только поддон. Вода уходит из поддона и замерзает в шланге — слив всё равно перекрыт.
• Кабель не доведён до среза шланга. На выходе вырастает сосулька и закупоривает конец.
• Кабель без экрана или кабель для тёплого пола. На улице, в воде и на вибрации ему не место.
• Резистивный кабель петлями. Там, где витки касаются, он перегревается.
• Кабель поднимается к крыльчатке или лежит на острой кромке. Вентилятор задевает его, а кромка перетирает оболочку.
• Муфта в поддоне. Она постоянно в воде и первой пропускает влагу.
• Подключение в клеммник блока или к его плате. Без разрешения производителя — риск для гарантии и для самого кондиционера.
• Блок стоит на земле. Его заносит снегом, и вода из поддона уходит в сугроб.

Частые вопросы

Нужен ли подогрев, если кондиционер зимой не включают? Нет. Лёд появляется только при работе на обогрев, когда блок оттаивает теплообменник. Выключенный блок воду в поддон не сбрасывает.

Можно ли просто убрать дренажный шланг? Часто можно: если под блоком нет тротуара, входа или фасада, по которому потечёт вода, зимой шланг укорачивают или снимают, а открытые отверстия поддона сбрасывают воду вниз. Поддон при этом всё равно может обмерзать — его подогрев от этого не отменяется.

Подойдёт ли это для теплового насоса «воздух-вода»? Да, наружный блок устроен так же. Блоки таких насосов крупные и работают всю зиму: кабеля нужно больше, мощность — 30 Вт/м, а управление — по термостату или по выходу блока, если он есть.

Не перегреет ли кабель поддон или хладагент? Нет. Саморегулирующийся кабель 24 Вт/м сам снижает мощность по мере нагрева, а 70 Вт на весь поддон — небольшая мощность для металлического поддона на морозе.

Что в итоге

Лёд в наружном блоке — плата за работу кондиционера на обогрев. Сначала проверяют заводской подогрев, дополнительные сливные отверстия, длину шланга и высоту над снегом. Если этого мало, 2,5–3 м саморегулирующегося кабеля 24 Вт/м с экраном по дну поддона, с петлёй у слива и до среза шланга держат путь воды открытым за 50–80 BYN электроэнергии за зиму.
