Обогрев трубопроводов саморегулирующимся кабелем: расчёт и монтаж

Опубликовано 5 сентября 2026 · Обновлено 29 сентября 2026 · 17 мин чтения

Трубопровод замерзает не потому, что на улице холодно, а потому, что тепла уходит больше, чем приходит. Греющий кабель эту разницу закрывает. Ниже — как понять, сколько ватт на метр нужно именно вашей трубе, какую температуру брать в расчёт, какую серию кабеля выбрать под температуру продукта и где у саморегулирующегося кабеля границы применимости.

Две разные задачи

Под «обогревом трубопровода» скрываются две разные инженерные задачи, и путать их дорого.

• Защита от замерзания. Нужно не дать воде остыть до нуля: держим +5 °C и включаемся только в мороз. Это водопроводные вводы, пожарные водоводы, дренаж, наружные участки хозяйственно-питьевых сетей. Мощность небольшая, работа сезонная.
• Поддержание технологической температуры. Продукт должен оставаться текучим или тёплым: мазут, битум, масла, растворы, конденсатопроводы. Здесь система работает круглый год, температура поддержания выше, а требования к кабелю — другие, вплоть до взрывозащищённого исполнения.

Расчёт в обоих случаях одинаковый — считаем теплопотери, — но исходные цифры и выбор серии кабеля отличаются. Для первой задачи хватит обычного SRL или SLL, для второй почти всегда нужна фторопластовая серия.

Почему саморегулирующийся кабель не перегревает трубу

Между двумя жилами кабеля находится полупроводниковая матрица. Чем она холоднее, тем ниже её сопротивление и выше мощность; при нагреве сопротивление растёт, и тепловыделение падает — в каждой точке отдельно. Поэтому кабель можно укладывать внахлёст, оборачивать вокруг арматуры и заводить в места, где труба греется от самого продукта: там он просто снизит мощность сам, без датчиков и автоматики. У резистивного кабеля такого механизма нет — сравнение двух технологий с ценами и сценариями.

Это же свойство определяет и его слабое место: кабель не может отдать больше, чем позволяет его номинал, и на длинных линиях мощность ограничена сечением жил. Отсюда — предельная длина контура, о которой ниже.

Второе следствие важно для расчёта тока. Холодный кабель в момент включения берёт в два-три раза больше номинала, и этот бросок длится десятки секунд, пока матрица не прогреется. Автомат защиты подбирают именно под пусковой ток, а не под рабочий.

От чего зависит нужная мощность

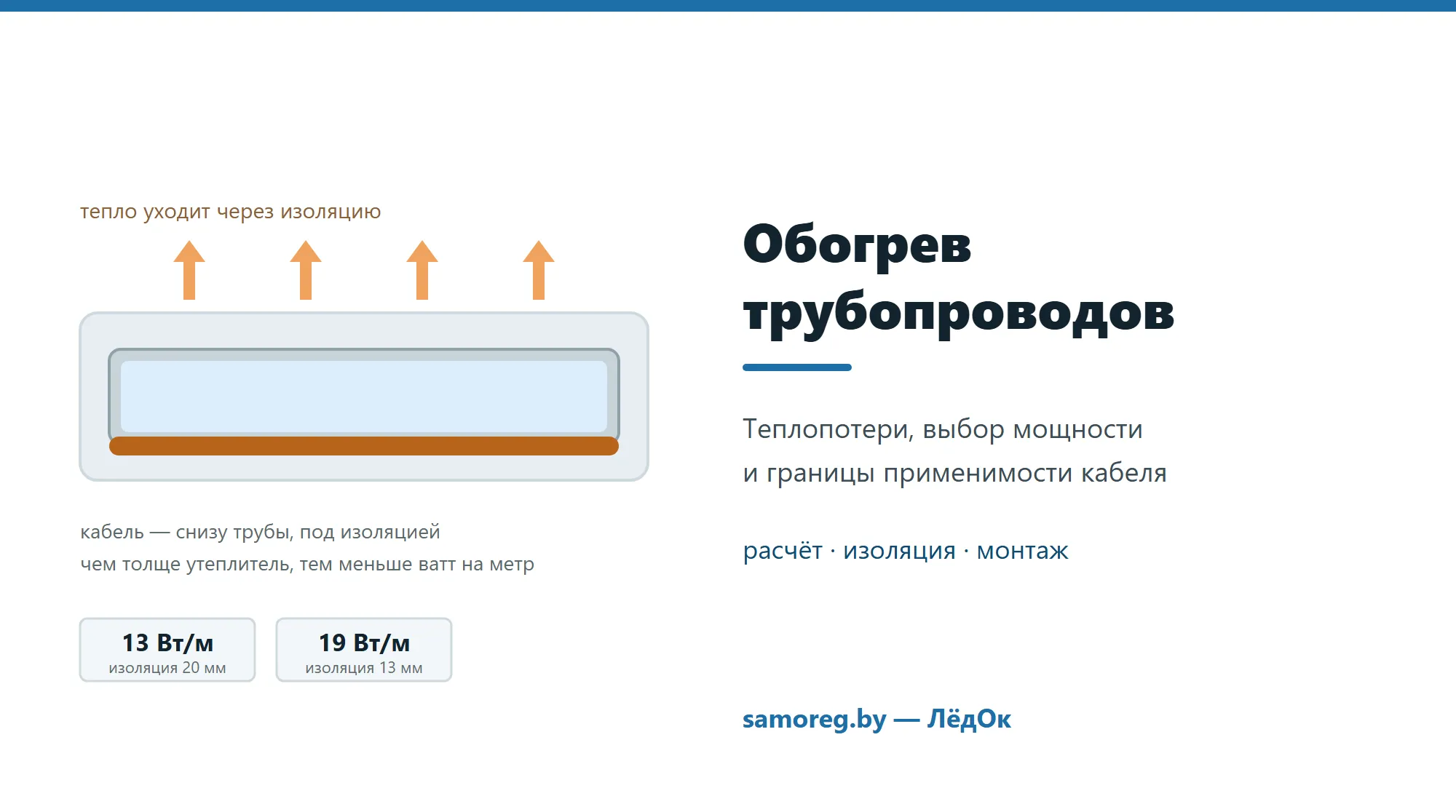

Требуемая мощность обогрева — это теплопотери трубы, которые нужно компенсировать. Они складываются из последовательных сопротивлений на пути тепла наружу:

• стенка самой трубы;
• слой теплоизоляции — здесь теряется основная часть тепла, и именно он решает задачу;
• защитная оболочка изоляции;
• отдача с поверхности в воздух (конвекция).

Для цилиндрической стенки тепловое сопротивление считается через отношение наружного и внутреннего диаметров слоя и теплопроводность материала. Умножив разницу температур (нужная в трубе минус расчётная наружная) на обратную величину суммы сопротивлений, получаем потери в ваттах на метр — и это и есть та мощность, которую должен закрыть кабель.

Чтобы не считать вручную, вот готовая таблица для типовых диаметров: поддержание +5 °C в трубе, наружная температура −25 °C, теплоизоляция с теплопроводностью 0,038 Вт/(м·К) — это обычный вспененный полиэтилен или минеральная вата в кожухе. Значения уже с запасом 10 %.

Обратите внимание на строку 110 мм: разница между изоляцией 20 и 40 мм — почти вдвое по мощности. Это прямые деньги и в кабеле, и в счёте за электричество, поэтому спор «сэкономить на утеплителе или на кабеле» почти всегда решается в пользу утеплителя.

Какую наружную температуру брать

Здесь ошибаются чаще всего. Правило простое и зависит от диаметра:

• труба до 100 мм — берут абсолютный минимум температуры воздуха для региона. Тонкая труба остывает быстро, усреднять нельзя;
• труба от 100 мм — берут температуру холодной пятидневки обеспеченностью 0,92. Масса воды и металла работает как буфер, и кратковременный пик труба переживёт за счёт запаса тепла.

Для Беларуси расчётная температура обычно −25…−28 °C. Отдельно смотрят на условия прокладки: труба на открытой эстакаде продувается ветром и теряет больше, чем такая же в техподполье, и это учитывают либо повышенным запасом, либо более толстой изоляцией.

Запас мощности

К расчётным потерям добавляют от 10 до 25 % запаса (ГОСТ Р МЭК 62086-2-2005). Это не перестраховка: изоляция со временем слёживается и намокает, напряжение в сети проседает, а качество монтажа на объекте всегда отличается от идеального. Нижнюю границу берут для новых систем с гарантированно сухой изоляцией, верхнюю — для уличных трасс и старых теплотрасс.

Отдельная причина держать запас — просадка напряжения. Мощность кабеля падает примерно как квадрат напряжения: при 200 В вместо 230 В он отдаёт около трёх четвертей паспортной мощности. На длинной трассе с питанием от одного щита это стоит проверить расчётом.

Когда добавлять изоляцию уже бессмысленно

Толщина изоляции работает не линейно: каждый следующий сантиметр даёт всё меньше. Для трубы 108 мм наращивать минеральную вату толще примерно 80 мм экономически невыгодно — стоимость материала и работ растёт быстрее, чем падают теплопотери. Дешевле остановиться на разумной толщине и добрать разницу мощностью кабеля.

Что действительно нельзя — это ставить изоляцию без защиты от влаги на улице. Намокшая минеральная вата теряет свойства почти полностью: расчёт, сделанный для сухой изоляции, перестаёт иметь отношение к реальности, и кабель работает вхолостую. На наружных трассах поверх изоляции обязателен кожух из оцинковки или плёнки с проклеенными швами.

Ограничение по длине контура

Чем выше мощность на метр, тем короче контур, который можно запитать с одной стороны. Ограничение задаёт не сам кабель, а пусковой ток: в момент включения холодная матрица берёт в два-три раза больше номинала, и автомат должен это выдержать, не отключившись.

Отсюда практический вывод: на трассах длиннее полусотни метров разница между сериями SRL и SLL перестаёт быть вопросом качества и становится вопросом выполнимости. У SLL жила 1,3 мм² против 0,5 мм² — тот же кабель 30 Вт/м тянется на 75 м вместо 40 при одном и том же автомате.

Если трасса длиннее предела, её делят на несколько контуров со своим подключением каждый — а не берут кабель послабее в надежде «дотянуть». Контуры разводят по щиту так, чтобы каждый имел свой автомат и своё УЗО: при повреждении одного участка остальные продолжают работать.

Какую серию кабеля брать

Серию определяет температура, которую кабель должен пережить, — не та, которую он поддерживает, а та, до которой труба нагревается сама (в том числе при пропарке).

Фторопластовые серии — товар под заказ, сроки поставки уточняются отдельно. SRL, SLL и HTM есть на складе и режутся от метра.

Выше 210 °C применяют приём с двумя слоями изоляции: кабель кладут не на трубу, а между внутренним и наружным слоями. Внутренний слой гасит температуру продукта до безопасной для кабеля, и таким способом систему ставят даже на трубы с температурой в несколько сотен градусов. Плата за это — заниженный теплообмен: тепло от кабеля тоже пробивается к трубе хуже, поэтому мощность берут с запасом относительно обычного расчёта.

Как кабель ложится на трубу

Базовый вариант — одна нитка вдоль трубы, в нижней части, примерно на «четыре-пять часов» по циферблату. Снизу труба остывает первой, и там же скапливается вода, если изоляция подтекает; кабель, уложенный по верху, греет воздушную прослойку и работает заметно хуже.

Когда мощности одной нитки не хватает, есть два пути:

• вторая и третья нитки вдоль трубы — просто, предсказуемо, удобно при монтаже;
• укладка витками — кабель наматывают на трубу с рассчитанным шагом. На каждый метр трубы уходит больше метра кабеля: например, для трубы 110 мм при коэффициенте 1,33 на 60 м трассы уйдёт 80 м кабеля. Зато прогрев равномернее по окружности, и можно взять кабель меньшей мощности на метр.

Шаг витков и расход кабеля считает калькулятор: он показывает оба варианта рядом — «вдоль» и «витками» — с длиной кабеля и с проверкой по предельной длине контура.

Отдельная статья расхода — арматура. Задвижка, фланец, опора и насос отбирают тепло как несколько метров трубы сразу, а ещё их периодически снимают для ремонта. Поэтому на каждый такой элемент оставляют петлю кабеля с запасом: на задвижку среднего размера — около метра, на фланцевое соединение — полметра. Петля должна позволять разобрать соединение, не срезая кабель.

Крепёж, проход изоляции и ввод в трубу

Кабель не должен висеть на изоляции и не должен быть притянут намертво — ему нужен плотный тепловой контакт с трубой и свобода температурного расширения.

• Алюминиевый скотч (4,20 BYN за рулон) — поверх кабеля по всей длине. На металлической трубе он улучшает теплопередачу, на пластиковой обязателен: без него кабель греет узкую полосу и может деформировать стенку.
• Монтажная лента ЛЭ-21 (3,00 BYN) или зажимы серии ТСР (от 1,40 BYN) — фиксация каждые 30 см, чтобы кабель не сползал при монтаже изоляции.
• Устройство прохода STI-25-04 (30,00 BYN) — ввод кабеля под изоляцию с герметизацией. Дырка, замотанная скотчем, зимой наберёт воды, и через сезон участок изоляции придётся менять.
• Набор муфт EC-PRO (20,70 BYN) — концевая и соединительная заделка при подключении к сети; ECM25-PRO (30,00 BYN) — если подключение идёт в монтажную коробку.

Для внутренней прокладки в трубе с питьевой водой нужен переходник-сальник (38,60 BYN): он герметично вводит кабель в трубу через тройник. Внутрь кладут только кабель с пищевой оболочкой — в нашей линейке это HTM 11 Вт/м. Обычный SRL или SLL внутрь трубы не идёт ни при каких условиях.

Электрика: автомат, УЗО, пусковой ток

Три вещи, которые проверяют в проекте до закупки кабеля.

• Автомат защиты — тип C. Номинал считают по холодному пуску: рабочий ток контура умножают на два-три. Тип B на греющем кабеле отключается при каждом включении в мороз.
• УЗО на 30 мА обязательно. Кабель лежит на металлической трубе в мокром месте; без дифференциальной защиты пробой оболочки превращает трубу в проводник под напряжением.
• Экран — на заземление. Версии с индексом CR имеют оплётку из лужёной медной проволоки, и подключать её нужно с обеих сторон контура. Именно экран даёт УЗО сработать мгновенно, а не «когда-нибудь».

Сечение питающей линии считают по рабочему току с учётом длины: на трассе в сотню метров падение напряжения съедает мощность кабеля, а вместе с ней и запас, который вы закладывали в расчёт.

Чем управлять обогревом

Саморегулирующийся кабель не сгорит и без автоматики — но будет работать в ноябрьский плюс и в мартовскую оттепель, когда замерзать нечему. На протяжённых трассах это заметные деньги: расчёт расходов за зиму показывает разницу в три раза между линией с терморегулятором и без него.

Для защиты от замерзания порог ставят низкий: включение при +3 °C на трубе, выключение при +5…+6 °C. Держать воду тёплой смысла нет — задача не согреть, а не дать замёрзнуть.

Три примера расчёта

Все три посчитаны калькулятором при наружной температуре −25 °C и поддержании +5 °C в трубе.

Труба 50 мм, изоляция 30 мм, 25 метров

Теплопотери — 15,4 Вт/м, на всю линию 385 Вт, автомат 6 А. Подходит одна нитка кабеля 16 Вт/м вдоль трубы. Здесь важна деталь: у SRL16-2 предел при 6 А — 28 метров, то есть запас всего три метра; у SLL16-2 предел 53 метра. Если трасса может прирасти отводом, сразу берите SLL.

Технологическая труба 110 мм, изоляция 40 мм, 60 метров

Теплопотери — 21,3 Вт/м, на линию 1280 Вт, автомат 16 А. Кабель 24 Вт/м одной ниткой закрывает задачу, но SRL24-2 при 16 А тянет только 50 метров — не хватает. Берём SLL24-2: предел 95 метров, запас двукратный. Второй вариант — SLL16-2 витками с шагом около 26 см, кабеля уйдёт 80 метров вместо 60, зато прогрев равномернее по окружности.

Пожарный водовод 150 мм, изоляция 40 мм, 80 метров

Теплопотери — 27,5 Вт/м, на линию 2200 Вт, автомат 20 А. Одна нитка SLL30-2 вдоль трубы: предел при 20 А — 95 метров, укладываемся. На SRL30-2 та же трасса потребовала бы двух контуров: его предел при 20 А всего 50 метров. Готовая секция такой длины с муфтами и проводом — 1 480,70 BYN, кабель на отрез выйдет дешевле, но потребует монтажа муфт на объекте.

Приёмка и эксплуатация

Главный измерительный прибор на этой работе — мегаомметр. Сопротивление изоляции кабеля меряют трижды: на барабане до монтажа, после укладки на трубу и после того, как надели теплоизоляцию. Норма — не менее 20 МОм при напряжении 500 или 1000 В. Три замера нужны, чтобы понять, на каком этапе повредили оболочку: искать повреждение в готовой закрытой трассе гораздо дороже.

• Результаты замеров заносят в протокол — он же понадобится при гарантийном случае.
• Контуры маркируют бирками: длина, мощность, номер автомата в щите. Через три года никто не вспомнит, какой кабель лежит под какой изоляцией.
• Перед каждым сезоном — повторный замер сопротивления изоляции и пробный пуск с проверкой тока. Кабель, набравший влагу летом, лучше найти в октябре, а не в январе.

Срок службы саморегулирующегося кабеля при правильном монтаже — от десяти лет. Убивают его обычно не годы, а три вещи: вода в изоляции, перегрев от трубы, температуру которой не учли, и механическое повреждение при ремонте арматуры.

Частые ошибки

• Кабель поверх изоляции. Греет воздух и кожух, труба остаётся холодной. Кабель всегда под изоляцией, на трубе.
• Скрутка вместо муфты. Соединение набирает влагу, растёт ток утечки, выбивает УЗО. Только заводские наборы или термоусаживаемые комплекты.
• Автомат «по рабочему току». В первый же мороз выбьет холодным пуском.
• Обычный кабель на горячей трубе. SRL и SLL держат 65 °C, а пропарка даёт 120–150 °C: оболочка идёт трещинами. Для таких линий есть HTP, HTS и HTU. Та же история с горячей водой — как держать трубу ГВС при +55 °C кабелем HTP, разобрано в статье о греющем кабеле на трубе горячей воды.
• Пластиковая труба без алюминиевой ленты. Кабель греет узкую полосу, полиэтилен ведёт, стенка деформируется.
• Расчёт по сухой изоляции на мокрой трассе. Если кожуха нет и вата намокает, никакой мощности не хватит.

Частые вопросы

Можно ли греть пластиковую трубу? Да, полипропилен и ПНД греют постоянно. Обязательна алюминиевая лента под кабель — она распределяет тепло по окружности, иначе полоса под кабелем перегревается. Мощность обычно берут не выше 16–24 Вт/м.

Чем внутренний обогрев отличается от наружного? Кабель внутри трубы отдаёт тепло прямо воде, поэтому мощности нужно меньше, а прогрев быстрее. Но подходит только специальный кабель с пищевой оболочкой (HTM 11 Вт/м), ввод — через сальник, и трубу после этого нельзя чистить тросом. Наружный монтаж универсальнее, внутренний выручает там, где труба уже смонтирована и разбирать её невозможно.

Труба уже замёрзла — кабель поможет? Как средство разморозки — почти нет. Греющий кабель рассчитан на то, чтобы не дать воде остыть до нуля, а не растапливать готовую ледяную пробку: на это уйдут сутки, и то если пробка небольшая. Сначала отогревают участок, потом ставят систему, чтобы это не повторилось.

Нужен ли экран, если труба в помещении? В сухом техподполье можно обойтись версией без экрана — это SRL и SLL. Как только кабель выходит на улицу, в грунт или в лоток, где бывает вода, берут версию CR с экраном и заземляют её.

Как считать длину, если на трассе много отводов? По развёрнутой длине трубы плюс запас на каждую единицу арматуры: около метра на задвижку, полметра на фланец, метр на насос. Эти запасы укладывают петлями, чтобы арматуру можно было снять, не срезая кабель.

Что будет, если взять кабель мощнее, чем нужно? Ничего страшного: саморегулирующийся кабель снизит отдачу сам. Но вы переплатите за метр, получите больший пусковой ток и более короткий предельный контур. Мощность лучше подбирать по расчёту, а не «с запасом на глаз».

Как посчитать под свой объект

Всё описанное выше зашито в наш калькулятор — во второй режим, «Защита трубопровода от замерзания». Он спрашивает диаметр трубы, толщину изоляции, нужную температуру и условия прокладки, считает теплопотери с интерполяцией по таблице и подбирает модель кабеля вместе с максимальной длиной контура под номинал автомата. Результат сразу можно добавить в корзину.

Для водопровода частного дома есть отдельный разбор — обогрев водопровода снаружи трубы: где он замерзает, сколько ватт на метр нужно при разной толщине изоляции, какой кабель выбрать и как закрепить его на трубе. Сколько такая система потребляет за зиму, посчитано в статье о расходах на электричество. Битум, мазут и топливо на асфальтобетонном заводе или в котельной разобраны отдельно — в статье об электрообогреве битумопроводов и мазутопроводов, а шоколад, масла и линии пищевых производств — в статье об обогреве пищевых продуктопроводов.

Если объект нестандартный — напишите или позвоните: посчитаем вручную и подберём комплектацию. Организациям выставляем счёт с НДС и договор-счёт сразу после заказа — подробнее на странице «Для юридических лиц».
