Обогрев пищевых продуктопроводов: шоколад, патока, масла, пивоварни и молочные заводы

Опубликовано 2 октября 2026 · Обновлено 11 октября 2026 · 10 мин чтения

На пищевом производстве часть продуктов нельзя оставлять остывать в трубах. Шоколадная глазурь густеет, патока и сиропы теряют текучесть, пальмовое и кокосовое масло застывают уже при комнатной температуре, а уличные линии воды и мойки зимой просто замерзают. Греющий кабель на такой трубе работает в особых условиях: трубу каждый день моют горячей щёлочью и кислотой, иногда пропаривают, а сам цех моют из шланга. Разберём, какой кабель это выдерживает, сколько ему нужно мощности, как утеплить трубу в цеху и почему без регулятора шоколад перегреется.

Что и зачем греют на пищевом производстве

Точную температуру каждого продукта задаёт технологическая карта предприятия. Типовые задачи обогрева такие:

В пивоварении сусло на пути в бродильные танки как раз охлаждают, а не греют. Кабель там нужен в других местах: на уличных трубах и арматуре, линиях воды и мойки, ёмкостях с вязкими добавками.

Рубашки с горячей водой или паром — труба в трубе — по-прежнему работают на многих заводах. Кабель удобнее там, где рубашки нет: на существующих трубах, отводах, насосах и арматуре, на участках, куда теплоноситель не подведён, и там, где нужна своя температура на каждом участке.

Снаружи или внутри трубы

Для продуктопровода ответ один: снаружи. Кабель внутри трубы с продуктом мешает мойке: CIP-раствор должен омывать всю внутреннюю поверхность, а кабель и его ввод создают места, куда мойка достаёт хуже. Кроме того, кабель в продукте должен быть разрешён для контакта именно с этим продуктом, а ввод — выполнен по санитарным требованиям предприятия.

• Продукт — шоколад, масло, сироп, молоко, пиво: только наружный обогрев под изоляцией.
• Питьевая и технологическая вода — можно и внутрь: кабель 11HTM2-CT с пищевой фторопластовой оболочкой или готовая секция ВодОк 11 через сальник для питьевой воды. Рабочая температура этого кабеля — до 65 °C, поэтому в линию, которую моют горячим раствором или пропаривают, его не кладут. Как заводить кабель в трубу, — в статье «Греющий кабель внутрь трубы».

Какой кабель выдержит мойку и пропарку

Продукт в трубе может быть всего +40 °C, но раз в смену трубу промывают раствором щёлочи и кислоты при 70–85 °C, а на части производств ещё и пропаривают. Кабель лежит на стенке и нагревается вместе с ней. Поэтому серию выбирают по самой горячей операции — так же, как на любой технологической трубе.

Фторопластовая оболочка HTP и HTS хорошо переносит воду, моющие растворы и брызги в цеху. Если на трубу может попасть конкретный агрессивный реагент, сверьте его с паспортом кабеля или пришлите нам состав — уточним. Подробнее о том, как выбирать серию для технологических труб, — в статье об обогреве трубопроводов саморегулирующимся кабелем.

Мощность и примеры расчёта

Цифра в названии кабеля — мощность при +10 °C. На трубе с тёплым продуктом кабель отдаёт меньше. Значения ниже сняты с графиков на страницах кабелей:

Два примера. Изоляция с теплопроводностью 0,04 Вт/(м·К), к теплопотерям добавлено 20 % запаса — в пределах 10–25 %, которые рекомендует ГОСТ Р МЭК 62086-2.

На насосы, клапаны, фильтры и разборные соединения добавляют кабель петлями — их металл отдаёт тепло сильнее трубы. Пришлите схему линии, температуры продукта, мойки и цеха — посчитаем по графикам и подберём кабель.

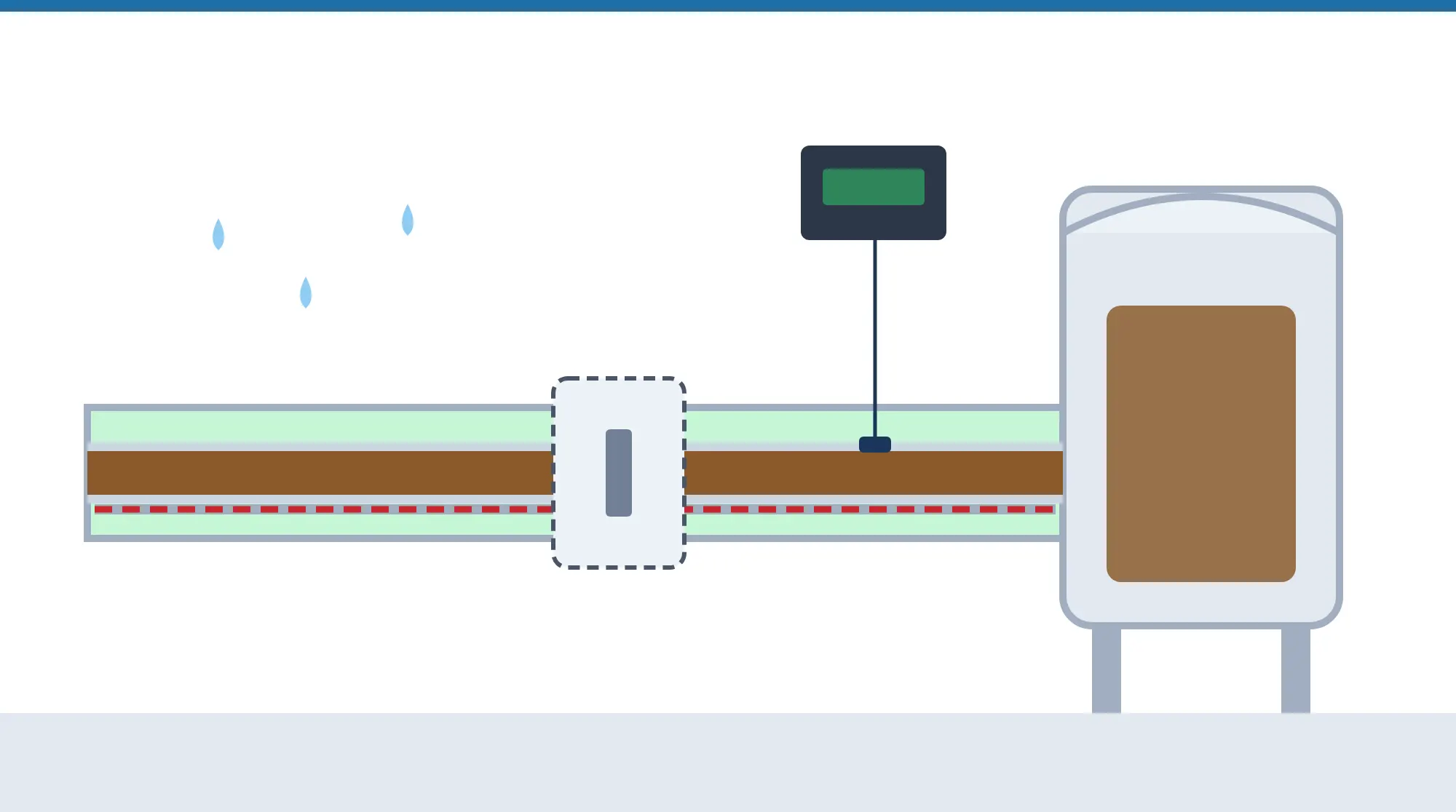

Монтаж и изоляция в цеху

1. Кабель — одна нитка по нижней части трубы, на тонких трубах — вдоль, на толстых при нехватке мощности — две нитки.
2. Алюминиевая лента по всей длине кабеля — растекает тепло по нержавеющей стенке. Нержавейка проводит тепло хуже углеродистой стали, и без ленты кабель греет узкую полосу.
3. Изоляция — вспененный каучук, если труба не нагревается выше +100 °C даже при мойке; если трубу пропаривают — минеральная вата.
4. Моющийся кожух — гладкая нержавеющая сталь или ПВХ-покрытие, швы загерметизированы: цех моют, и вода под кожухом недопустима.
5. Датчик регулятора — на трубе, на расстоянии от кабеля.
6. Разборное соединение на хомуте или фланце — кабель обходит его петлёй, сверху съёмный утеплённый чехол, чтобы соединение можно было разобрать без разрезания кабеля.
7. Коробка подключения — снаружи изоляции, со степенью защиты, рассчитанной на мойку цеха.

Для HTP и HTS нужны свои комплекты муфт и проходов через изоляцию, рассчитанные на температуру кабеля. Наборы для бытового кабеля сюда не подходят — комплектующие подбираем вместе с кабелем.

Регулятор и точность

Саморегулирующийся кабель снижает мощность по мере нагрева, но не держит заданную температуру сам. Он останавливается там, где его мощность сравняется с теплопотерями трубы. В примере с шоколадом это происходит почти при +60 °C, а для глазури нужно +45 °C. Поэтому на продуктопроводе регулятор с датчиком на трубе обязателен: он включает кабель, когда труба остыла ниже уставки, и выключает, когда нагрелась.

• Одна линия — промышленный регулятор STC1000, две линии или линия и ёмкость — двухканальный STC3008.
• Несколько участков — ТЕРМ-2000: четыре зоны, режим «Труба» держит температуру каждой зоны в заданных пределах, нагрузка — через контакторы.
• Датчик крепят на трубу под изоляцию, в стороне от кабеля и от насосов и клапанов. Он должен видеть температуру стенки с продуктом, а не нагретой оболочки кабеля.
• На время мойки и пропарки обогрев отключают: контроллер линии размыкает контактор в цепи обогрева, пока идёт CIP-мойка или стерилизация паром. Регулятор и сам выключит кабель, когда труба нагреется выше уставки, но блокировка от контроллера надёжнее и бережёт ресурс кабеля. Кратковременную температуру пропарки кабель всё равно должен выдерживать: HTP — до 135 °C, HTS — до 200 °C.

На утеплённой трубе температура меняется медленно, и обычного регулирования «включить — выключить» с разницей в 1–2 °C хватает для большинства продуктов. Если технология требует более узкого допуска или передачи данных в диспетчерскую, систему управления подбирают под проект — свяжитесь с нами.

Электрическая часть — как у любого обогрева во влажном помещении: экран кабеля на заземление, своя линия с автоматом типа C по пусковому току и устройством защитного отключения на 30 мА. Подробно — в статье об электробезопасности греющего кабеля.

Частые ошибки

• Кабель SRL на трубу с CIP-мойкой. Раствор при 80 °C и пропарка выше 65 °C, на которые рассчитан бытовой кабель.
• HTP при стерилизации паром 150 °C. Его предел — 135 °C кратковременно, нужен HTS.
• Расчёт по номиналу. 15HTP2-CT на трубе с шоколадом даёт не 15, а около 9,5 Вт/м — меньше, чем теряет труба.
• Обогрев без регулятора. Кабель разгоняет трубу выше технологической температуры, и продукт портится.
• Кабель внутрь продуктопровода. Мешает мойке и требует санитарного согласования; для продукта — только наружный обогрев.
• Изоляция без кожуха в моечной зоне. Вода при мойке цеха попадает в изоляцию, теплопотери растут, а мокрая изоляция — санитарная проблема.
• Кабель без алюминиевой ленты на нержавеющей трубе. Тепло не растекается по стенке, сверху трубы продукт остывает.

Частые вопросы

Есть ли у вас пищевой кабель для контакта с продуктом? Кабель 11HTM2-CT с пищевой фторопластовой оболочкой рассчитан на работу внутри трубы с питьевой водой. Внутрь продуктопроводов — шоколада, молока, пива — кабель не кладут: их греют снаружи, и тогда контакта с продуктом нет вовсе.

Не пригорит ли продукт к стенке от кабеля? При правильном расчёте и регуляторе — нет. Кабель сам снижает мощность на горячих участках, а алюминиевая лента распределяет тепло по стенке. Опасен не кабель, а работа без регулятора.

Можно ли греть кабелем ёмкость с продуктом? Да, по тем же правилам: фторопластовый кабель, мощность при температуре продукта, регулятор. Как распределять кабель по стенке и днищу, — в статье об обогреве резервуаров и ёмкостей.

Нужно ли отключать обогрев на время CIP-мойки? Желательно: по сигналу контроллера линии через контактор, чтобы кабель не грел и без того горячую трубу. Но и выключенный кабель лежит на трубе, которую пропаривают, поэтому серию выбирают по температуре пропарки, а не по температуре продукта.

Как оформить заказ на предприятие? Организациям — счёт с НДС и договор-счёт сразу после заказа, подробнее на странице «Для юридических лиц». Промышленные серии поставляются под заказ, сроки уточняйте.

Что в итоге

Продуктопроводы с шоколадом, патокой, маслами и сиропами греют снаружи фторопластовым кабелем HTP, а если трубу стерилизуют паром горячее 135 °C — HTS. Серию выбирают по самой горячей операции — мойке или пропарке, мощность — по графику при температуре продукта. Кабель кладут по низу трубы под алюминиевую ленту, сверху — изоляция в моющемся кожухе, на разборных соединениях — съёмные чехлы. Регулятор с датчиком на трубе обязателен: без него продукт перегреется. Внутрь трубы кабель кладут только в линии воды.
