Сыпучие материалы зимой: греющий кабель на конусе бункера, шибере и течках конвейера

Опубликовано 5 октября 2026 · 10 мин чтения

Песок на бетонном заводе, щебень на АБЗ, уголь в котельной, торф, руда, зерно — сыпучие материалы всегда содержат влагу. Пока тепло, бункер разгружается сам. Зимой влажный материал примерзает к холодной стальной стенке конуса, слой за слоем сужает проход, и однажды над выгрузным отверстием встаёт свод: бункер полный, а из него ничего не идёт. Дальше в ход идут кувалда и вибратор, от которых трескаются сварные швы. Разберём, почему материал смерзается, какую часть бункера греть и сколько ватт на квадратный метр закладывать, как уложить кабель без сварки и сверления, что делать с шибером и течками конвейера и чем управлять обогревом.

Почему материал смерзается

Пока стенка бункера теплее нуля, влага в материале у стенки остаётся водой, и материал скользит по стали вниз. Как только сталь остывает ниже нуля, вода у стенки замерзает и «приклеивает» к ней первый слой. На нём нарастает следующий, проход сужается, а в самом узком месте — над выгрузным отверстием — материал сводится в плотный мост.

• Свод. Выгрузка останавливается, хотя бункер полон.
• Глыбы. Отколовшиеся куски намёрзшего материала попадают в шнековые питатели и на ленту, клинят механизмы и рвут ленты.
• Вибратор и кувалда. Смёрзшийся монолит поддаётся плохо, а сварные швы и листы бункера устают и трескаются.

Отсюда задача обогрева: не растапливать замёрзший материал, а не дать стенке остыть ниже нуля. Тепло нужно только на тонкий слой у стали — поэтому система обходится киловаттами, а не мегаваттами.

Что греть на бункере

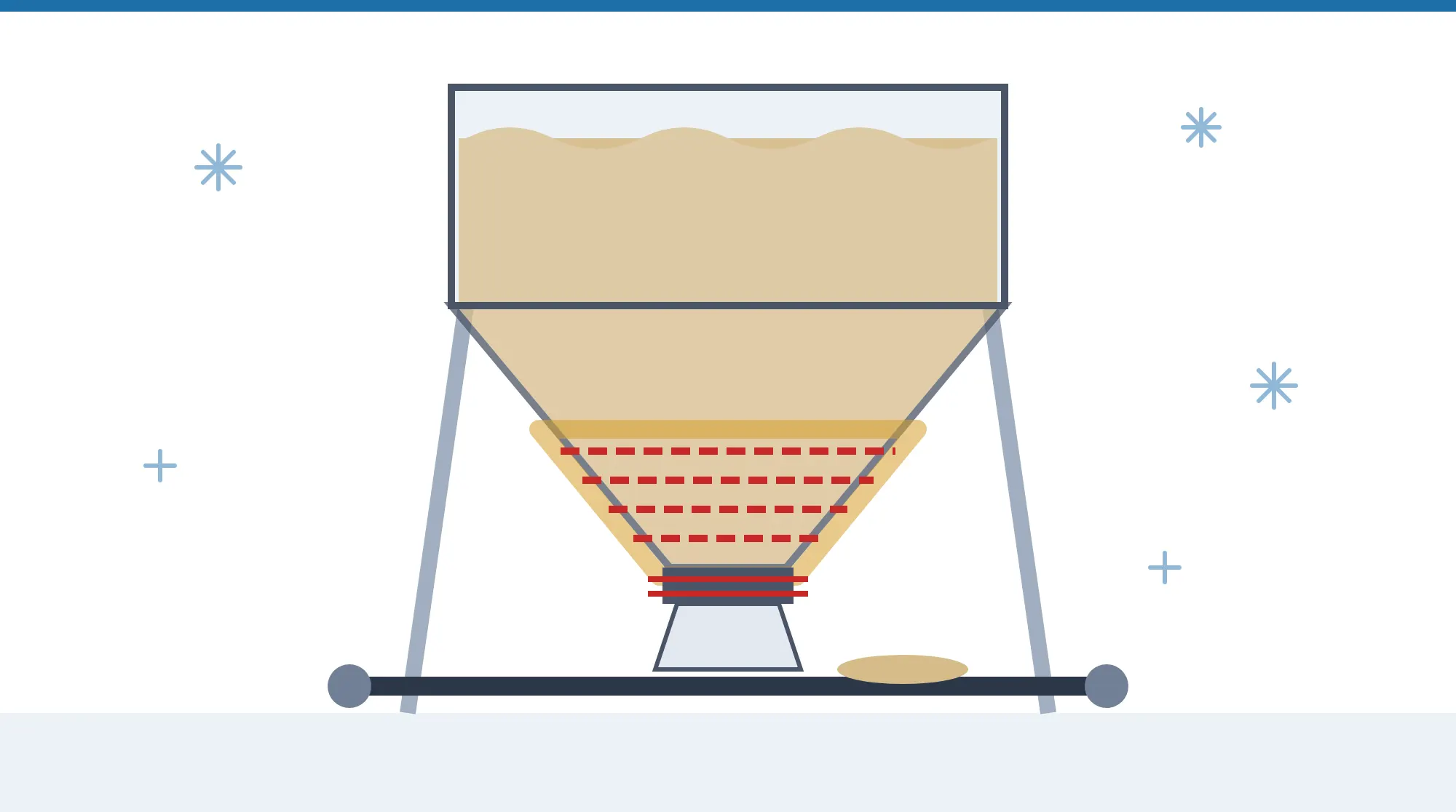

1. Нижняя часть конуса. Треть или половина высоты конуса от выгрузного отверстия: здесь растёт боковое давление, материал уплотняется и встаёт свод. Цилиндрическую часть силоса обычно не греют.
2. Шиберная задвижка. Если лёд скуёт направляющие или привод, затвор не откроется. Корпус и направляющие обматывают кабелем, привод и ручку оставляют свободными.
3. Рёбра жёсткости и опорные балки. Приваренные к конусу рёбра работают как радиаторы и выносят тепло наружу — вдоль каждого ребра в зоне обогрева кладут дополнительную нитку.
4. Течки и перегрузки. Стенки течек под бункером и в местах перегрузки с ленты на ленту греют так же, как конус.

Мощность и шаг укладки

На конус бункера обычно закладывают 150–300 Вт/м². Меньшее значение — для утеплённого бункера с умеренно влажным материалом и постоянной разгрузкой, большее — для мокрого песка или угля, сильных морозов и бункеров, где материал подолгу стоит. Почти всё это тепло уходит не наружу, а в холодный материал у стенки: через утеплитель 50 мм при −25 °C стенка теряет наружу лишь около 20–25 Вт/м². Поэтому без утеплителя мощности не хватит, а с ним она тратится по делу.

Шаг укладки считают из мощности кабеля при температуре стенки около +5 °C: SLL40-2CR и SRL40-2CR дают при ней около 41 Вт/м, SLL30-2CR и SRL30-2CR — около 33 Вт/м.

Саморегулирующийся кабель здесь лучше резистивного: уровень материала в бункере меняется, и там, где бункер опустел и стенку уже нечему охлаждать, кабель сам снижает мощность. Максимальная рабочая температура SRL/SLL — 65 °C, для стенки на +5 °C запас большой.

Для угольных бункеров, зерновых силосов и других мест с горючей пылью, где установлена взрывоопасная зона, обычный кабель не годится: кабель и комплектующие во взрывозащищённом исполнении поставляем по запросу.

Расчёт для бункера 3 × 3 м

Пример — бункер с квадратным верхом 3 × 3 м, выгрузным отверстием 0,6 × 0,6 м и конусом высотой 2 м. Греем нижнюю половину конуса, утеплитель — минеральная вата 50–100 мм под кожухом.

На холодном старте саморегулирующийся кабель первые минуты берёт в 2–3 раза больше рабочего тока — для 1,8 кВт это кратковременно 16–24 А. Устройство плавного пуска ICEFREE-ПП (до 25 А) разогревает секцию постепенно, 10–12 минут, и автоматы не приходится завышать: 440,00 BYN.

Сколько бункер потребит за зиму, зависит от материала и того, как часто его разгружают. Для оценки: если обогрев работает в среднем на половину мощности весь отопительный сезон, это около 3300 кВт·ч.

Монтаж без сварки и сверления

1. Подготовка стенки. Наружную поверхность конуса очищают от ржавчины, окалины и грязи: кабель должен прилегать к металлу по всей длине.
2. Раскладка. Кабель ведут змейкой по образующим или горизонтальными витками с расчётным шагом, начиная от выгрузного отверстия. Плоский кабель гнут по плоской стороне, радиус изгиба — не меньше 25 мм; через острые кромки и сварные швы его не перегибают.
3. Крепление. Без сварки и без сверления: сварка нарушает защитное покрытие и прочность листа, отверстия — герметичность бункера. Кабель прижимают полосами армированного алюминиевого скотча через 30–40 см, а сверху по всей длине — сплошной полосой: алюминий разносит тепло по стали и прижимает кабель.
4. Утеплитель. Минеральная вата 50–100 мм, поверх — бандаж из стальной ленты или проволоки, который заодно держит кабель прижатым к стенке.
5. Кожух. Оцинкованный или окрашенный лист с нахлёстом сверху вниз и герметиком в стыках: намокшая вата перестаёт утеплять.
6. Подключение. Соединительные муфты — в монтажных коробках на кожухе, набор ECM25-PRO; концевые заделки — набором EC-PRO, под утеплителем на ровном участке. Экранирующую оплётку соединяют с защитным проводником, каждый контур — через автомат и УЗО.
7. Датчик. Датчик температуры стенки кладут между нитками кабеля на равном расстоянии от них, под утеплитель.
8. Замеры. Сопротивление изоляции мегаомметром — до утепления и после монтажа кожуха. Подробнее — в статье об электробезопасности греющего кабеля.

Течки, шибер и конвейер

• Течки и перегрузочные узлы. Стенки течек греют так же, как конус бункера: кабель змейкой по наружной стороне, алюминиевый скотч, утеплитель и кожух. Здесь материал падает на сталь и быстрее всего налипает.
• Балка скребка-очистителя. Одна-две нитки вдоль балки не дают налипшему и счищенному материалу намерзать на ней.
• Шибер и затворы. Корпус и направляющие — витками кабеля, привод и ручка — свободны.
• Приводные и натяжные барабаны. Барабан вращается, и обычный греющий кабель к нему не подвести: это задача для специальных решений с токосъёмом. С барабанами лучше работать очисткой ленты и обогревом течки, с которой материал попадает на ленту.

Автоматика и пуск

Обогрев бункера нужен тогда, когда стенка холоднее нуля, а в бункере есть материал. Держать его включённым всю зиму вручную — значит греть и пустой бункер, и бункер с тёплым материалом, который только что привезли.

• Одна зона. Регулятор с датчиком на стенке, например STC1000: включение при +3 °C, выключение при +5…+7 °C. Нагрузку коммутирует контактор или устройство плавного пуска.
• Несколько зон. ТЕРМ-2000 управляет до четырёх каналов через внешние контакторы и принимает до пяти цифровых датчиков температуры: конус, шибер, течки — каждый по своему датчику. Второй датчик можно поставить на холодную часть бункера выше зоны обогрева — по нему видно, что материал тёплый и греть не нужно. Регулятор — 870,00 BYN.
• Плавный пуск. ICEFREE-ПП на ток до 25 А разогревает секцию за 10–12 минут — без бросков тока при каждом включении на морозе.
• Большой объект. Десятки киловатт, несколько бункеров и связь с АСУ ТП — это проект со шкафом управления. Свяжитесь с нами — подберём кабель, посчитаем контуры и мощность.

Частые ошибки

• Пытаться прогреть весь материал. Мощности уйдут мегаваттами. Греют только стенку, чтобы к ней не примерзало.
• Кабель без утеплителя. Ветер уносит тепло со стали быстрее, чем кабель его даёт.
• Обогрев всего силоса по высоте. Свод встаёт в нижней части конуса — её и греют.
• Сварка и сверление для крепления. Портят лист и герметичность. Кабель держат скотч, бандаж и кожух.
• Рёбра без дополнительной нитки. Вдоль рёбер стенка остаётся холодной, и материал намерзает полосами.
• Мокрая вата под кожухом. Без герметика в стыках кожуха утеплитель набирает воду и перестаёт работать.
• Обычный кабель в зоне с горючей пылью. Для угольных и зерновых бункеров во взрывоопасной зоне — только взрывозащищённое исполнение.
• Контур длиннее допустимого и автомат без учёта пуска. Дальний конец недогревается, а автомат выбивает на холодном старте.

Частые вопросы

Можно ли поставить обогрев на работающий бункер? Да: кабель крепится снаружи, без сварки и сверления, бункер разгружать не нужно. Работы на высоте и в зоне механизмов — по правилам охраны труда предприятия.

Хватит ли обогрева, если бункер уже забит смёрзшимся материалом? Обогрев рассчитан на то, чтобы не дать материалу примёрзнуть. Если свод уже встал, стенка прогреется и материал отойдёт от неё, но на это уйдут часы. Систему включают с первых заморозков.

Подойдёт ли резистивный кабель? Хуже: уровень материала меняется, и там, где бункер опустел, резистивный кабель под утеплителем греет с той же мощностью. Саморегулирующийся сам снижает её на тёплой стенке.

Можно ли греть зерновой силос? Да, если зона не взрывоопасная; для зон с горючей пылью — кабель и комплектующие во взрывозащищённом исполнении, по запросу.

Какие документы получит предприятие? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».

Что в итоге

Сыпучий материал смерзается не в объёме, а у холодной стенки, и свод встаёт в нижней части конуса. Поэтому греют именно её — 150–300 Вт/м² саморегулирующимся кабелем 30–40 Вт/м под алюминиевым скотчем, утеплителем и кожухом, плюс шибер, рёбра и течки. Монтаж — без сварки и сверления, управление — по датчику на стенке, большие секции — через плавный пуск.
