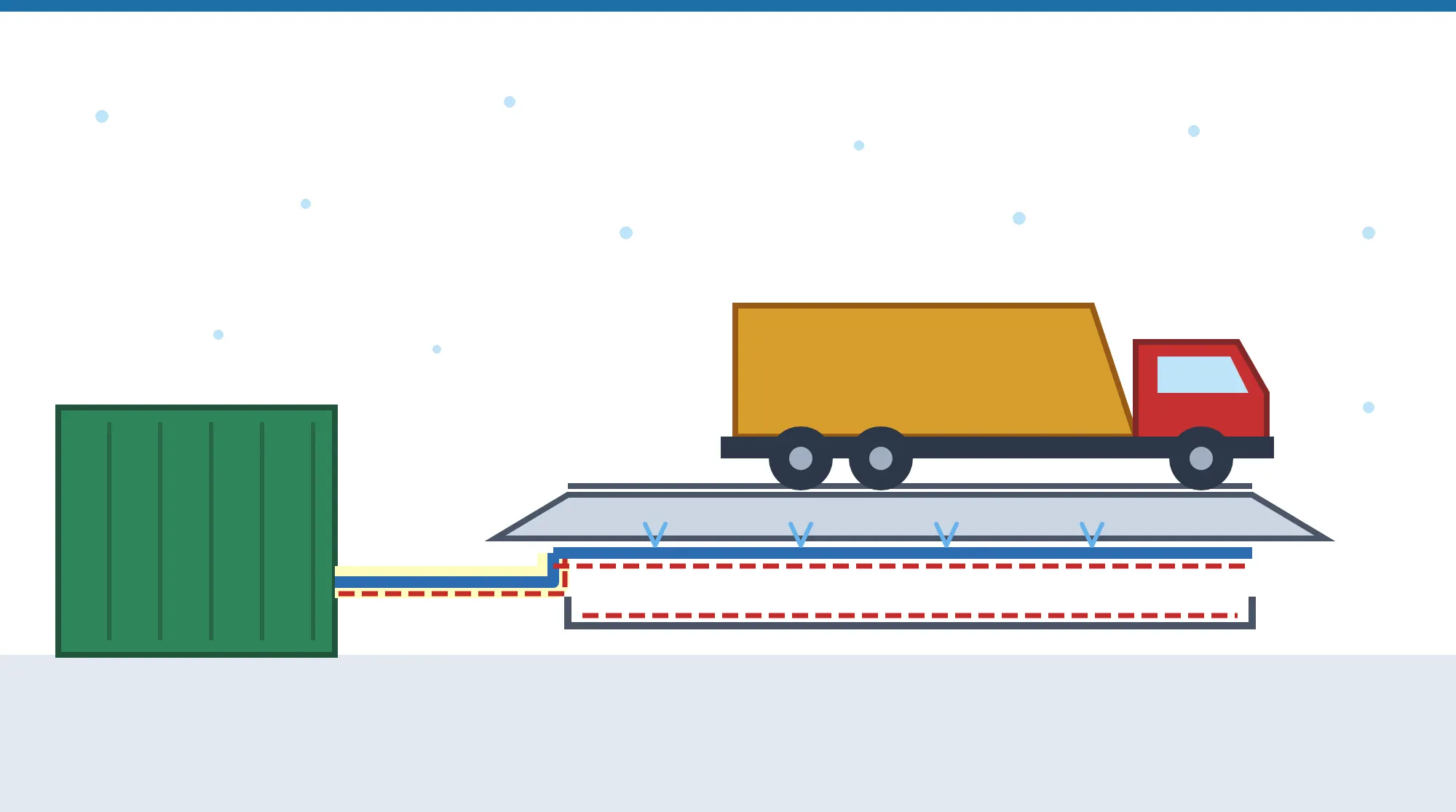

Выезжать со стройплощадки, карьера или полигона на дорогу с грязными колёсами нельзя, поэтому на выезде стоит пункт мойки колёс: эстакада с решёткой, коллекторы с форсунками, насос, приёмный лоток, приямок и баки оборотной воды. Летом всё это работает само, а в мороз вода замерзает в трубах и форсунках после остановки насоса, грязь смерзается в лотке, а эстакада обрастает льдом. Разберём, что из этого греть кабелем, что убрать в тёплый контейнер, почему решётку эстакады снизу не греют, сколько ватт нужно и как организовать слив воды и управление.
Коротко
- Насосы, фильтры и баки — в утеплённом контейнере или блоке с обогревом. Это задача поставщика мойки, а не греющего кабеля.
- Кабелем греют подающие трубы и коллекторы с форсунками, приёмный лоток и приямок. Трубе Ø 40 мм под каучуком 20 мм при −25 °C нужно около 17 Вт/м — одна нитка SRL24-2CR.
- Решётку эстакады кабелем снизу не греют: открытая сталь на ветру отдаёт тепло воздуху, и на эстакаду ушли бы десятки киловатт без надёжного результата.
- Слив на ночь — главная страховка: коллекторы и форсунки после смены опорожняют, кабель держит то, что слить нельзя.
- Пример — трубы и форсунки 20 м и лоток с приямком 16 м: около 1,1 кВт, 719,40 BYN за секции и регулятор.
Что замерзает у мойки колёс
- Трубы, шланги и коллекторы. Пока насос работает, вода течёт. После смены она стоит в трубах и форсунках и замерзает за ночь — трубы и форсунки рвёт.
- Приёмный лоток и приямок. Вода с колёс несёт песок и глину; в лотке грязь смерзается и перекрывает сток в систему очистки.
- Баки оборотной воды. На открытом воздухе на поверхности нарастает лёд, насос подсасывает шугу.
- Эстакада. Брызги замерзают на решётке и на въездах, грязь налипает слоями.
Что греть кабелем, а что нет
| Узел | Решение |
|---|---|
| Насосы, фильтры, баки оборотной воды | Утеплённый контейнер или блок с обогревом воздуха — комплект поставщика мойки |
| Подающие трубы и шланги от контейнера | Кабель под утеплителем в защитном кожухе |
| Коллекторы с форсунками | Слив после смены и кабель на коллекторе с петлями у форсунок |
| Приёмный лоток и приямок | Кабель по дну и стенкам, мощность по ширине лотка |
| Баки на открытом воздухе | Утеплитель и кабель по стенке, как у резервуара |
| Решётка эстакады | Не кабелем: уклон и сток воды, сухая эстакада на ночь, расчистка |
Трубы и форсунки
- Мощность. По калькулятору сайта, чтобы держать +5 °C, трубе Ø 40 мм под каучуком 20 мм нужно около 13 Вт/м при −20 °C и около 17 Вт/м при −25 °C; трубе Ø 50 мм — около 21 Вт/м при −25 °C. Это одна нитка SRL24-2CR или секция ЛёдОк 24 Эконом плюс. С тонким утеплителем 13 мм трубе Ø 40 мм при −25 °C нужно уже около 26 Вт/м — тогда SRL30-2CR.
- Монтаж. Кабель по низу трубы под алюминиевым скотчем, сверху — вспененный каучук и металлический кожух: струя мойки высокого давления и камни из-под колёс разобьют открытый утеплитель.
- Форсунки. Сопла стоят снаружи утеплителя, и кабель их не прогреет, если в коллекторе стоит вода. Поэтому коллекторы после смены сливают — через сливной кран в низшей точке или продувкой воздухом, — а у основания форсунок кабель делает петлю, чтобы корпус не обмерзал во время работы.
- Шланги от контейнера до эстакады греют так же, как трубы, или убирают в тепло на ночь.
Как вести кабель вдоль трубы и сколько ниток нужно, подробно разобрано в статье об обогреве водопровода снаружи трубы; для своей трубы мощность посчитает калькулятор.
Лоток, приямок и баки
- Приёмный лоток. Мощность — по ширине канала, как у водоотводного лотка: до 100 мм — 30 Вт/м, 126–150 мм — две нитки по 30 Вт/м, 151–200 мм — три; широкий лоток мойки — несколько ниток по дну с шагом по расчёту. Кабель — SRL30-2CR или SRL40-2CR на ленте ЛЭ-21, под решёткой лотка, где его не достанет лопата. Подробнее — в статье об обогреве ливневой канализации и лотков.
- Приямок — кабель по стенкам на уровне воды и по дну у заборного патрубка насоса. Грязь из приямка всё равно вычищают: кабель не даёт ей смёрзнуться в монолит, но не убирает её.
- Баки оборотной воды на улице утепляют и греют кабелем по нижней части стенки, как любую ёмкость, — расчёт в статье об обогреве резервуаров и ёмкостей. Проще поставить баки в утеплённый контейнер.
Почему не греют решётку эстакады
Иногда предлагают крепить кабель снизу к профилям решётки и закладывать 300–400 Вт/м². На эстакаде 4 × 10 м это 12–16 кВт, а результат сомнительный: решётка открыта снизу и сверху, обдувается ветром, и тепло кабеля уходит в воздух, а не в лёд на прутьях. Под колёсами самосвала кабель и крепёж быстро повреждаются. Лёд на эстакаде убирают иначе: уклоном и свободным стоком воды, сухой эстакадой на ночь, расчисткой и тем, что в сильный мороз мойку останавливают. Снеготаяние кабелем имеет смысл в бетонных въездах на эстакаду — так же, как на пандусе, об этом статья об обогреве ступеней и пандусов.
Пример расчёта
Мойка колёс на выезде со стройплощадки: насосы и баки в утеплённом контейнере, от него 8 м подающей трубы Ø 50 мм к эстакаде, два коллектора с форсунками по 5 м, приёмный лоток 6 м с каналом 150 мм и приямок.
| Участок | Кабель | Мощность | Цена |
|---|---|---|---|
| Подающая труба 8 м и коллекторы 2 × 5 м, с петлями у форсунок и запасом | ЛёдОк 24 Эконом плюс, 20 м | ≈ 0,55 кВт | 250,70 BYN |
| Лоток 6 м в две нитки и стенки приямка | ЛёдОк 30 Эконом плюс, 16 м | ≈ 0,55 кВт | 208,70 BYN |
| Регулятор по температуре воздуха | ТР-300 с датчиком ST 22 | — | 260,00 BYN |
Около 1,1 кВт на весь пункт — против 12–16 кВт на обогрев решётки эстакады. Секции приходят с муфтами и проводом с вилкой; для подключения в щите контейнера — кабель на отрез с набором ECM25-PRO.
Управление и электробезопасность
- Регулятор по воздуху. ТР-300 на DIN-рейке в щите контейнера с датчиком ST 22 на улице включает обогрев при +3 °C и ниже. Регулятор работает от −20 °C, поэтому ставят его в тёплом контейнере.
- Режим «дежурство» и «мойка». Разные уставки для простоя и работы, включение по датчику машины — это шкаф управления по проекту мойки. Для небольшого пункта хватает регулятора по воздуху и выключателя на щите.
- Слив после смены — в инструкцию мойщика: насос выключен, коллекторы опорожнены, краны открыты.
- Электробезопасность. Металл и вода повсюду: каждая линия обогрева — через автомат и УЗО 30 мА, оплётки кабелей и металлоконструкции эстакады — на защитный проводник и в систему уравнивания потенциалов. Подробнее — в статье об электробезопасности греющего кабеля.
Частые ошибки
- Вода в коллекторах на ночь. Кабель на трубе не спасёт форсунки, которые торчат из утеплителя.
- Кабель на решётке эстакады. Десятки киловатт уходят в воздух, а кабель рвут колёса.
- Утеплитель без кожуха. Струя высокого давления и щебень разбивают каучук за неделю.
- Насосы и баки на улице. Их греют контейнером, а не кабелем.
- Грязь в лотке «растопит кабель». Он не даёт ей смёрзнуться, но чистить лоток и приямок всё равно нужно.
- Регулятор на улице. Ниже −20 °C он перестаёт работать — его место в контейнере.
- Нет УЗО и уравнивания потенциалов. На мокрой металлической эстакаде это недопустимо.
Частые вопросы
Можно ли работать мойкой колёс в сильный мороз? Можно, если трубы, лоток и приямок обогреты, насосы в тёплом контейнере, а после смены вода слита. Но брызги всё равно замерзают на эстакаде и на колёсах, поэтому в сильный мороз многие площадки мойку останавливают и чистят колёса механически.
Какой кабель класть на трубы мойки? Саморегулирующийся с экранирующей оплёткой — SRL24-2CR или SRL30-2CR по расчёту, под утеплителем в металлическом кожухе.
Почему не греть решётку эстакады? Открытая сталь на ветру отдаёт тепло воздуху: на эстакаду ушли бы 12–16 кВт без надёжного результата, а кабель под колёсами самосвала быстро повреждается.
Подойдёт ли это для мойки на автобазе или АБЗ? Да, логика та же: трубы, лотки и приямки — кабелем, насосы и баки — в тепле. Топливные линии на АБЗ — в статье об электрообогреве битумопроводов и мазутопроводов.
Какие документы получит организация? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».
Что в итоге
Зимой пункт мойки колёс держится на трёх вещах: насосы и баки в утеплённом контейнере, кабель на трубах, коллекторах, лотке и приямке и слив воды после смены. Трубам под каучуком хватает одной нитки 24–30 Вт/м, лоток греют по ширине, а решётку эстакады кабелем не греют. Весь пункт обходится примерно в киловатт обогрева с регулятором по воздуху и УЗО на каждую линию.
