Почему весы врут зимой: греющий кабель в зазорах платформы, у опор и в дренаже

Опубликовано 4 октября 2026 · 10 мин чтения

Автомобильные весы на въезде зерноприёмного пункта, металлобазы, карьера или склада — это касса предприятия: по ним считают, сколько приняли и сколько отгрузили. Зимой они начинают «врать». Причина обычно не в электронике, а во льду: снег забивает зазор между платформой и фундаментом, замерзает, и часть веса машины уходит в бетон мимо тензодатчиков. Разберём, как именно лёд искажает взвешивание, где на весах нужен греющий кабель, какой кабель и автоматику взять, как монтировать его, не навредив весам, и сколько это потребляет за зиму.

Почему весы врут зимой

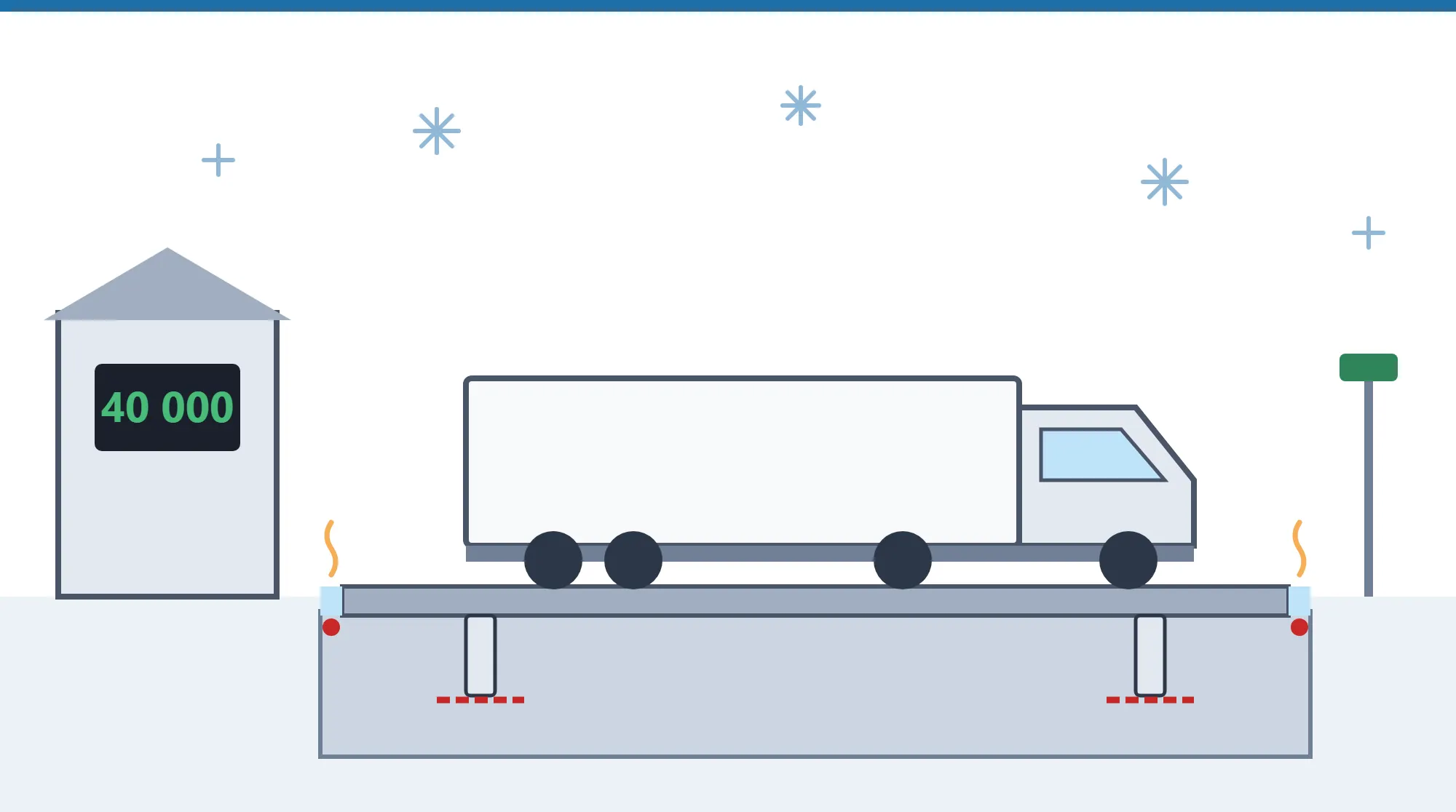

Грузоприёмная платформа автомобильных весов стоит на тензодатчиках и должна свободно, хоть и на доли миллиметра, двигаться относительно фундамента. Между краем платформы и окантовкой фундамента оставляют зазор в пару сантиметров. Зимой происходит следующее:

1. Снег забивает зазор. Колёса заносят снег и шугу, при въезде их вдавливает в щель, днём они подтаивают, ночью замерзают.
2. Лёд становится распоркой. Платформа упирается в фундамент через лёд, и часть веса машины передаётся в бетон, а не на датчики.
3. Весы не возвращаются в ноль. После съезда лёд подпирает платформу, и следующее взвешивание начинается с ошибки.
4. Внизу замерзает вода. Талая вода стекает в приямок к опорам; если дренаж замёрз, опоры вмерзают в лёд.

Сколько веса «украдёт» лёд, зависит от того, где и насколько плотно он встал, — величина непредсказуемая. Для примера: если лёд забрал всего 0,5 % массы машины в 40 тонн, это 200 кг на каждом взвешивании, а при 50 машинах в смену — 10 тонн продукции, учтённых неверно. Отсюда задача обогрева: не растопить лёд после того, как он появился, а не дать ему образоваться.

Где на весах нужен кабель

1. Зазор по периметру платформы. Главная зона. Кабель крепят к неподвижной стальной окантовке фундамента сразу под зазором, по всему периметру, включая торцы на въезде и съезде: там колёса сильнее всего вдавливают снег. На подвижную платформу кабель не крепят — нитка, которая переходит с платформы на фундамент, работала бы как та же распорка и перетиралась бы.
2. Опоры тензодатчиков. Если на опорные плиты в приямке попадает вода, кабель ведут вдоль стенки приямка с петлёй вокруг каждой опорной плиты — по бетону и закладной, но не по самому датчику и не по его кабелю.
3. Дренаж приямка. Трап и отводящую трубу греют так же, как ливнёвку, — кабелем внутри трубы или снаружи под утеплителем, как разобрано в статье об обогреве ливневой канализации. Без этого вся вода, растопленная в зазоре, замёрзнет внизу.
4. Бесприямочные весы. У весов на пандусах приямка нет, зато под платформу задувает снег. Кабель ставят на стыки платформы с пандусами и на окантовку въезда, а под платформой снег убирают — обогрев всей площади под ней обычно неоправданно дорог.

Какой кабель взять

Для весов подходит саморегулирующийся кабель: условия по длине разные — где-то зазор забит снегом, где-то сухо, — и каждый участок сам подстраивает мощность. Перехлёст в углах и на петлях у опор ему не страшен. У нуля он отдаёт больше паспортной мощности, указанной при +10 °C: SRL40-2CR — около 44 Вт/м, SRL30-2CR — около 35 Вт/м.

У всех этих кабелей есть экранирующая оплётка: её соединяют с защитным проводником, и линия работает через УЗО. Для взрывоопасных зон — весов на нефтебазах и спиртзаводах — кабель и комплектующие во взрывозащищённом исполнении поставляем по запросу. Подробнее о сериях и температурах — в статье об обогреве трубопроводов.

Расчёт для весов 18 × 3 м

Пример — приямковые весы с платформой 18 × 3 м и восемью тензодатчиками. Мощность — при 0 °C на кабеле, по графикам из карточек товаров:

Цены в таблице — за кабель с муфтами, собранный в секции. Если опоры сухие и вода на них не попадает, вторая строка не нужна — остаются зазор и дренаж, около 2 кВт. Нагрузку раскладывают по трём фазам, у каждой группы — свой автомат и УЗО; на холодном старте саморегулирующийся кабель первые десятки секунд берёт в 2–3 раза больше рабочего тока, это учитывают при выборе автоматов.

Монтаж: что нельзя делать рядом с тензодатчиками

• Никакой сварки на платформе и рядом с датчиками. Сварочный ток ищет путь через металл и может пройти через тензодатчики — их выводят из строя именно так. Кабель крепят без сварки: металлическими клипсами под болт или винт, монтажной лентой ЛЭ-21, а по металлу окантовки — армированным алюминиевым скотчем, который ещё и распределяет тепло.
• Работы на весах согласуйте с сервисной организацией. Весы — средство измерений; трогать платформу, датчики и их кабели должна служба, которая их обслуживает и поверяет. Кабель обогрева ставят так, чтобы он не касался подвижной платформы.
• Отдельное питание. Обогрев запитывают отдельной линией со своего щита, не от цепи весового терминала и датчиков. Кабели обогрева и сигнальные кабели тензодатчиков разводят по разным трассам.
• Защита от грызунов и механики. В приямке часто живут мыши. Подводящие провода — в металлорукаве или стальной трубе; соединительные муфты — в монтажных коробках выше уровня воды, набор ECM25-PRO, концевые заделки — набором EC-PRO.
• Замеры. После монтажа — сопротивление изоляции мегаомметром, перед первым включением — проверка УЗО. Как это сделать, разобрано в статье об электробезопасности греющего кабеля.

Автоматика и расход за зиму

3,5 кВт, включённые на всю зиму рубильником, — дорогое решение. Обогрев по одной температуре воздуха тоже работает впустую: в сухой мороз таять нечему. Весам нужна метеостанция, которая включает обогрев только в снегопад и оттепель и держит его, пока зазоры не просохнут.

• Одна зона. Метеостанция ТР-340 с датчиком воздуха ST 22 и датчиком осадков WSO — 615,00 BYN. Нагрузку коммутирует контактор: 3,5 кВт с пусковыми токами больше, чем выдержит встроенное реле.
• Несколько зон. ТЕРМ-2000 управляет до четырёх каналов через внешние контакторы и принимает до двух датчиков осадков и до четырёх датчиков воды. Зазор греют по осадкам, а опоры и дренаж — по датчику воды WS 05 в приямке: только когда туда действительно стекает вода. Регулятор — 870,00 BYN.
• Где ставить датчик осадков. На открытом месте рядом с весами, куда снег падает так же, как на платформу, но куда не доходит тепло обогрева: на столбе или краю крыши весовой. Не в зазоре и не в приямке.

Сколько потребляют весы из примера (3,5 кВт) за сезон:

Умножьте на тариф по договору вашего предприятия: например, при 0,30 рубля за кВт·ч метеостанция обходится примерно в 210 рублей за зиму, обогрев по температуре — в 2200. Сравните это с ценой одной машины, взвешенной с ошибкой. Как считается число часов, разобрано в статье о расходе электроэнергии.

Частые ошибки

• Кабель на подвижной платформе или поперёк зазора. Нитка между платформой и фундаментом сама становится распоркой и перетирается. Кабель — только на неподвижной окантовке.
• Сварка рядом с датчиками. Ремонт датчиков обойдётся дороже всей системы обогрева.
• Нет обогрева дренажа. Зазор чистый, а внизу ледяная ванна вокруг опор.
• Обогрев включают, когда лёд уже встал. Растапливать плотный лёд в зазоре долго; система должна работать с начала снегопада.
• Обогрев без датчика осадков. Расход в десять раз больше, чем нужно.
• Один контур длиннее допустимого. Дальний конец недогревается, а пусковой ток выбивает автомат. Периметр делят на контуры.
• Питание от цепи весового терминала. Пусковые токи кабеля и помехи — не то, что нужно измерительной электронике.

Частые вопросы

Можно ли поставить обогрев на работающие весы? Да: кабель крепится к окантовке фундамента и стенкам приямка без сварки и без вмешательства в платформу. Работы рядом с датчиками согласуйте с сервисной организацией весов.

Нужна ли повторная поверка после монтажа обогрева? Если платформу и датчики не трогали, обогрев на метрологию не влияет. Вопрос о поверке решает сервисная организация, которая обслуживает ваши весы.

Не будет ли кабель мешать датчикам наводками? Кабель с оплёткой, соединённой с защитным проводником, отдельная линия питания и раздельные трассы силовых и сигнальных кабелей — стандартная практика, при которой проблем нет.

А железнодорожные весы? Принцип тот же: зазоры, опоры и дренаж. Длины и мощности считают по конструкции конкретных весов — свяжитесь с нами.

Какие документы мы получим? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».

Что в итоге

Весы врут зимой из-за льда, который встаёт в зазоре между платформой и фундаментом и забирает часть веса машины. Саморегулирующийся кабель 30–40 Вт/м на неподвижной окантовке по периметру, у опор тензодатчиков и в дренаже приямка не даёт льду образоваться, а метеостанция включает его только в снегопад. Монтаж — без сварки и с согласия сервисной организации весов.
