Уличные шкафы автоматики и связи, щиты управления шлагбаумами и насосами, паркоматы, терминалы и вендинговые аппараты чаще всего подводит не мороз, а сырость. Осенью и весной днём тепло и влажно, ночью около нуля — и на холодных стенках шкафа, платах и клеммах выпадает роса. Дальше окисленные контакты, утечки, срабатывание УЗО и отказ узла, до которого ехать полдня. Короткий отрезок саморегулирующегося кабеля с термостатом решает это просто. Разберём, откуда берётся конденсат, сколько тепла нужно шкафу, как уложить кабель и какой термостат поставить на DIN-рейку.
Коротко
- Конденсату достаточно нескольких градусов. Если внутри шкафа на 5–10 °C теплее, чем снаружи, стенки и платы остаются теплее точки росы, и вода на них не выпадает.
- Сколько: шкафу 600 × 400 × 200 мм против конденсата нужно около 15–25 Вт — 1,5–2 м SRL16-2CR. Чтобы держать внутри +5 °C при −20 °C снаружи, утеплённому шкафу нужно около 70 Вт — 3 м SRL24-2CR.
- Кабель — внизу шкафа. Тёплый воздух поднимается и проходит мимо плат. Кабель крепят к стенке на алюминиевый скотч или стяжками к нижней DIN-рейке.
- Термостат на DIN-рейку: ТР-300 с датчиком ST 22 — 260,00 BYN. Кабель на отрез — от 1 м, концы заделывают набором EC-PRO.
- Кабель с оплёткой, оплётка — на защитный проводник шкафа, линия — через УЗО. Максимальная рабочая температура кабеля — 65 °C, соседние провода он не плавит.
Откуда берётся конденсат
Воздух в шкафу содержит влагу — шкаф не герметичен, через кабельные вводы и щели он «дышит». Днём, когда тепло, влага остаётся в воздухе. Ночью стенки шкафа остывают быстрее воздуха внутри, и как только их температура опускается ниже точки росы, влага выпадает на них, а потом и на всём, что остыло: платах, клеммах, контакторах, купюроприёмниках, экранах. Хуже всего межсезонье: при +10 днём и около нуля ночью роса выпадает каждые сутки.
- Окисляются контакты и дорожки плат, растёт сопротивление соединений.
- Падает сопротивление изоляции — срабатывает УЗО, отключается весь узел.
- Включение утром на мокрую плату может закончиться замыканием.
- Вода, замёрзшая в механизмах, клинит принтеры, диспенсеры и замки.
Сам мороз большинству электроники не страшен, но у каждого прибора есть нижняя рабочая температура — у наших регуляторов ТР-300 и ТР-330, например, −20 °C. Поэтому в уличных шкафах обычно решают две задачи: сухость в межсезонье и минимальная температура зимой.
Кабель или щитовой нагреватель
Для шкафов выпускают и готовые щитовые нагреватели на DIN-рейку, часто с вентилятором, — это нормальное решение, когда в шкафу есть место. Кабель удобен там, где места нет или тепло нужно в конкретном углу.
| Щитовой нагреватель | Саморегулирующийся кабель | |
|---|---|---|
| Форма | Блок на DIN-рейке, занимает место на рейке | Гибкий отрезок: по дну, по стенке, вокруг узла |
| Где греет | Воздух вокруг себя, без вентилятора — в основном верх шкафа | Вдоль всей длины: по дну шкафа или прямо у холодного узла |
| Температура поверхности | Зависит от модели | Сам снижает мощность при нагреве, рабочая температура до 65 °C |
| Мощность | Ряд моделей | Подбирается длиной отрезка |
Сколько тепла нужно шкафу
Тепло уходит через стенки шкафа, и чем больше разница между температурой внутри и снаружи, тем больше нужно мощности. Оценка для металлического шкафа 600 × 400 × 200 мм (площадь стенок около 0,9 м²):
| Задача | Разница температур | Шкаф без утеплителя | Шкаф с утеплителем 5 мм | Кабель |
|---|---|---|---|---|
| Против конденсата в межсезонье | 5 °C | ≈ 25 Вт | ≈ 15 Вт | 1,5–2 м SRL16-2CR |
| Держать +5 °C при −20 °C снаружи | 25 °C | ≈ 120 Вт | ≈ 70 Вт | 3 м SRL24-2CR в утеплённом шкафу |
Внутри тёплого шкафа саморегулирующийся кабель отдаёт меньше паспортной мощности, указанной при +10 °C: SRL16-2CR при +20 °C — около 13 Вт/м, SRL24-2CR — около 21 Вт/м. Для защиты от мороза стенки шкафа изнутри оклеивают вспененным полиэтиленом с фольгой или каучуком 5–10 мм: без утеплителя металлический шкаф зимой отдаёт тепло почти вдвое быстрее, и кабеля понадобилось бы больше, чем помещается на дне.
Для большого шкафа мощность растёт пропорционально площади стенок: шкаф 1200 × 800 × 300 мм — это около 3 м² стенок, против конденсата ему нужно примерно 50–90 Вт, а для защиты от мороза — около 250 Вт в утеплённом варианте.
Как уложить кабель в шкафу

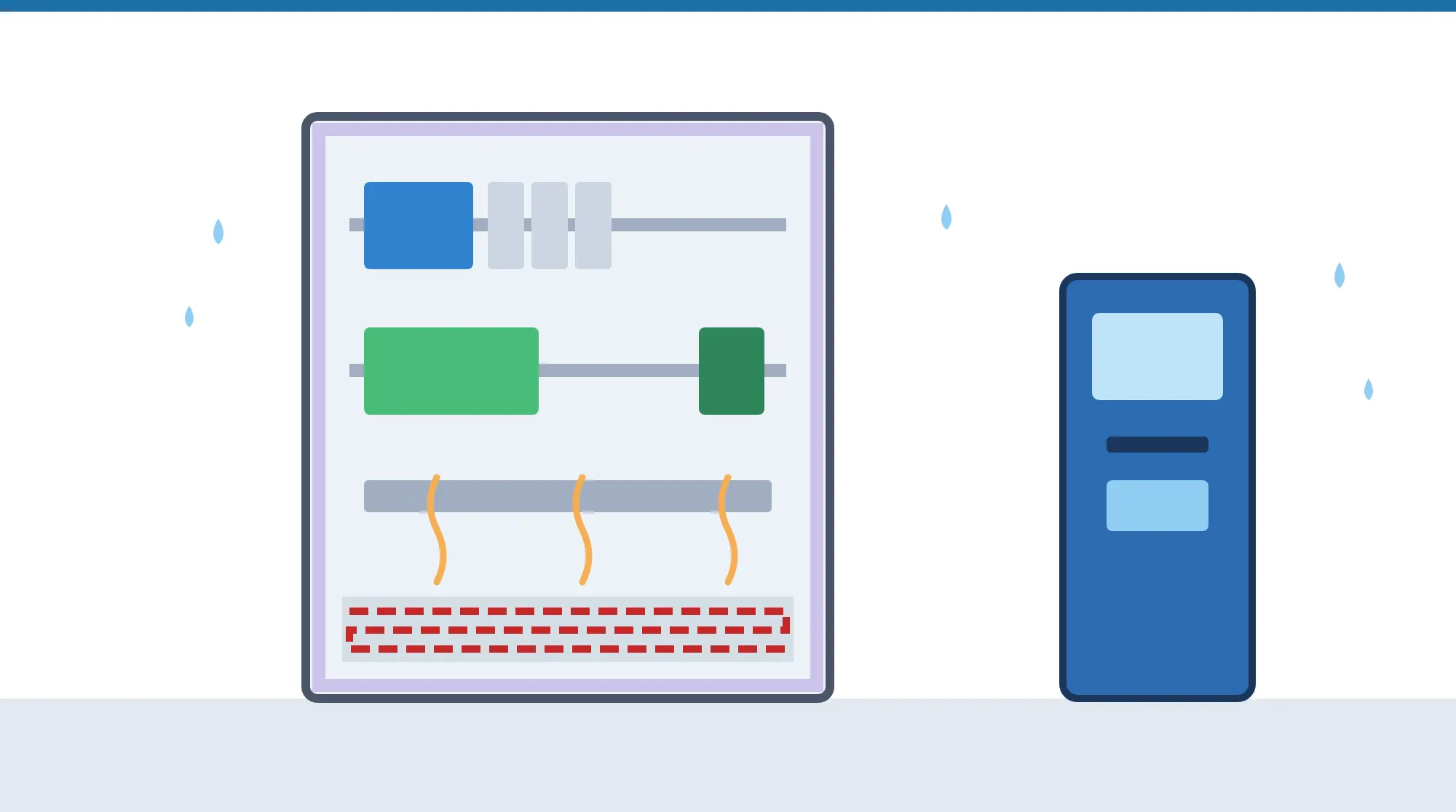

- Внизу. Кабель кладут по дну или по нижней части задней стенки. Тёплый воздух поднимается вверх и проходит мимо плат и клемм — в шкафу сама собой возникает циркуляция.
- Крепление. К металлической стенке — на армированный алюминиевый скотч: он заодно разносит тепло по стенке. Или стяжками к нижней DIN-рейке. Радиус изгиба — не меньше 25 мм, плоский кабель гнут по плоской стороне.
- Подальше от проводов и пластика. Кабель не перегревается, но держать его вплотную к жгутам и пластиковым корпусам приборов незачем — оставьте несколько сантиметров.
- Концы. Подключение и концевую заделку делают набором EC-PRO — термоусадка с клеем. Жилы на конце отрезка между собой не соединяют.
- Датчик. Датчик термостата — в средней части шкафа, на уровне электроники, подальше от кабеля.
- Высокий шкаф. В шкафу выше метра без вентилятора верх может остаться холоднее низа — помогает небольшой вентилятор или вторая нитка кабеля посередине высоты.
Кабель на отрез продаётся от 1 м: 2 м SRL16-2CR с набором муфт — 41,70 BYN. Если в шкафу есть розетка, проще взять готовую секцию ЛёдОк 16 Эконом плюс с заводскими муфтами и вилкой — 2 м за 61,70 BYN. Как разделать и замуфтировать кабель самому, разобрано в статье о том, как замуфтировать греющий кабель.
Механизмы терминалов и паркоматов
В паркоматах, терминалах и вендинговых аппаратах кроме электроники есть механика: принтеры чеков, купюроприёмники, диспенсеры, замки. На морозе густеет смазка, а вода от конденсата замерзает в зазорах. Гибкий кабель можно уложить прямо у такого узла — по корпусу редуктора или принтера, по стенке рядом с замком. Подвижные части кабелем не обматывают, и он не должен мешать обслуживанию.
У многих аппаратов есть заводской обогрев, и вносить изменения в чужое оборудование — дело его владельца и сервисной организации: доработка может повлиять на гарантию. Кабель в таких случаях ставят по согласованию, отдельной линией через свой автомат и УЗО.
Термостат и подключение
- Термостат на DIN-рейку. ТР-300 занимает два модуля, питается от 110–245 В и коммутирует нагрузку до 16 А; к нему подключают выносной датчик ST 22 — 260,00 BYN. Против конденсата его настраивают так, чтобы внутри было на несколько градусов теплее, чем снаружи, например включение при +10 °C; для защиты от мороза — по минимальной рабочей температуре приборов в шкафу.
- Регулятор в дверь шкафа. STC1000 ставится в вырез на двери или панели и показывает температуру — 75,50 BYN. У него есть и режим охлаждения: летом тот же регулятор может включать вентилятор.
- Влажность. Там, где важна именно сухость — оптика камер, точные датчики, — термостат дополняют гигростатом, который включает обогрев при высокой влажности, даже если не холодно. Гигростаты продаются в электротехнических магазинах, в нашем каталоге их нет.
- Электробезопасность. Кабель с экранирующей оплёткой, оплётка — на защитный проводник шкафа, отдельный автомат и УЗО. Подробнее — в статье об электробезопасности греющего кабеля.
Расход скромный: 25 Вт против конденсата, работающие половину суток в межсезонье, — это около 0,3 кВт·ч в день, меньше 10 копеек при тарифе 0,3037 рубля за кВт·ч.
Частые ошибки
- Кабель вверху шкафа. Тёплый воздух собирается под крышей, а низ с клеммами остаётся холодным и мокрым.
- Обогрев без термостата. Летом шкаф и так греется на солнце — лишний обогрев электронике вреден.
- Уставка «на тепло». Против конденсата не нужно +25 °C внутри: достаточно нескольких градусов выше наружной температуры.
- Металлический шкаф без утеплителя зимой. Кабеля на дне не хватит, чтобы удержать плюс в мороз.
- Открытые кабельные вводы. Через них в шкаф постоянно поступает влажный воздух, а зимой — снег. Вводы уплотняют, неиспользованные закрывают заглушками.
- Конец отрезка без термоусадки с клеем. Влага попадает в кабель, и он выходит из строя.
- Кабель без оплётки в металлическом шкафу. Оплётка, соединённая с защитным проводником, вместе с УЗО отключит линию при повреждении изоляции.
Частые вопросы
Можно ли отрезать меньше метра? Да: саморегулирующийся кабель работает отрезком любой длины. Продаём его от 1 м, лишнее отрезают и заделывают конец термоусадкой с клеем.
Не перегреет ли кабель электронику? Нет: мощность небольшая, кабель сам снижает её по мере нагрева, а термостат выключает обогрев, когда в шкафу достаточно тепло.
Подойдёт ли кабель на 24 В для шкафа с низковольтным питанием? Да, есть SLL16-2-24V и SLL30-2-24V; источник 24 В выбирают с двукратным запасом на пусковой ток. Подробнее — в статье о низковольтном кабеле.
Можно ли управлять обогревом удалённо? Да, через Wi-Fi-выключатель EARU с замером тока — заодно видно, работает ли обогрев. Подробнее — в статье о греющем кабеле и умном доме.
Какие документы получит организация? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».
Что в итоге
Конденсат в уличном шкафу убирают несколько градусов тепла: 1,5–2 м саморегулирующегося кабеля на дне шкафа 600 × 400 и термостат на DIN-рейку. Для защиты от мороза шкаф утепляют изнутри и берут кабель мощнее. Кабель с оплёткой подключают через УЗО, концы заделывают термоусадкой с клеем, а в чужих аппаратах — паркоматах и терминалах — работают по согласованию с их владельцем.
Подобрать под свою задачу
- Против конденсата — SRL16-2CR на отрез или готовая секция ЛёдОк 16 Эконом плюс; от мороза в утеплённом шкафу — SRL24-2CR; муфты — EC-PRO, крепление — алюминиевый скотч.
- Термостат на DIN-рейку — ТР-300 с датчиком ST 22, в дверь — STC1000; все модели — в разделе терморегуляторов.
- Короткие отрезки кабеля для других задач — в статье о нестандартном применении греющего кабеля.
- Партия шкафов или нестандартный корпус — свяжитесь с нами, посчитаем мощность и подготовим счёт для организации.
