Обогрев автополива: клапанные боксы, насос и фильтры при осенних заморозках

Опубликовано 2 октября 2026 · 12 мин чтения

Автополив на зиму сливают и продувают компрессором — это знают все. Но ломается он чаще не зимой, а в октябре. Днём +10…+15 °C, газон ещё зелёный, продувку откладывают до выходных, а ночью ясное небо и −3…−5 °C. Вода в клапанах, которые стоят в боксе у самой поверхности, замерзает, и пластиковый корпус трескается. То же бывает весной, когда систему уже запустили, а в мае пришёл возвратный заморозок. Разберём, что в автополиве мёрзнет первым, как защитить клапанный бокс и насос коротким отрезком греющего кабеля и почему консервацию на зиму это не отменяет.

Что мёрзнет первым

Короткий ночной минус трубы и дождеватели в земле обычно переносят: грунт осенью ещё тёплый и отдаёт тепло, а полиэтиленовая труба эластична. Ломаются узлы, где вода стоит в жёстких пластиковых и латунных корпусах близко к поверхности или вовсе на воздухе:

Кабель нужен там, где сезон полива и первые заморозки пересекаются: газон ещё поливают, а ночью уже минус. Если систему законсервировали в сентябре, греть нечего.

Что сделать без кабеля

• Следите за прогнозом. Если обещают ночной минус, полив на эту ночь отключают в контроллере, а утром включают снова: мокрый газон и мокрые дождеватели на морозе — лишний риск.
• Утеплите бокс. Вкладыш из экструдированного пенополистирола 30 мм под крышку и слой вспененного утеплителя на стенки уже сильно смягчают короткий заморозок.
• Слейте то, что на воздухе. Насос, фильтры и кран продувки на ночь заморозка перекрывают и сливают.
• Проверьте дренаж. Автоматические дренажные клапаны в нижних точках системы сбрасывают воду из труб, когда давление падает. Если их нет, вода стоит в трубах между поливами.
• Не тяните с консервацией. Когда ночные минусы идут подряд, продувку пора делать, кабель или нет.

Если поливать нужно до конца октября, а бегать к боксу каждый вечер не хочется, на самые уязвимые узлы ставят обогрев.

Где ставят обогрев

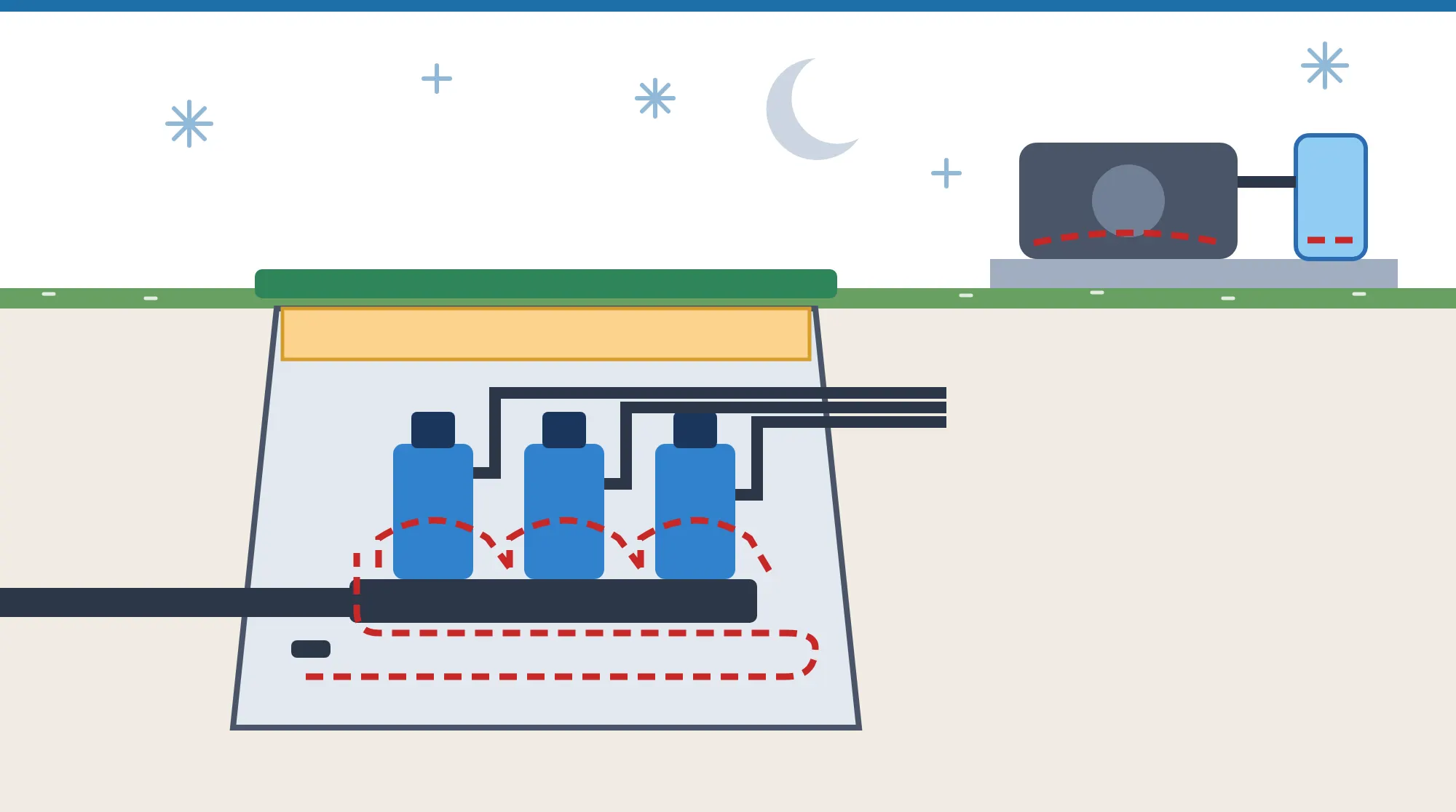

На схеме — клапанный бокс в разрезе и поверхностный насос с фильтром. Красным — греющий кабель.

1. Кабель в боксе — петля под гребёнкой и вокруг корпусов клапанов, 1,5–2 м на стандартный бокс.
2. Утеплитель под крышкой — без него тепло кабеля уходит в крышку.
3. Датчик терморегулятора — в боксе, рядом с клапанами, но не на самом кабеле.
4. Насос и фильтр — отрезок кабеля на нижней части корпуса под кожухом.
5. Провод питания — в защитной трубе в земле, к щиту в доме с УЗО и регулятором.

Какой кабель и сколько

Задача скромная: держать воздух в закрытом утеплённом боксе на несколько градусов выше нуля, пока снаружи −5 °C. Много мощности для этого не нужно.

Готовая секция ЛёдОк 16 Эконом плюс продаётся от 1 м и приходит уже с концевой муфтой и проводом питания. Секция на 2 м стоит 61,70 BYN. Если боксов несколько, удобнее кабель на отрез и подключение каждого отрезка в коробке.

• Почему саморегулирующийся. В закрытом боксе под утеплителем кабель сам снижает мощность по мере нагрева и не перегреет пластиковые корпуса клапанов: оболочка рассчитана на работу до 65 °C. Короткий отрезок резистивного кабеля постоянной мощности в таком объёме без надёжного регулятора может перегреть пластик. Подробнее о разнице — в статье «Саморегулирующийся или резистивный кабель».
• Почему с экраном. В боксе всегда сыро, а после ливня он может стоять в воде. Экранирующая оплётка, подключённая к заземлению, вместе с УЗО отключает линию при повреждении оболочки. У наших моделей экран есть у всех с буквами CR в названии.
• Почему иногда 24 В. Если бокс регулярно затапливает до клапанов, безопаснее кабель на 24 В. SLL16-2-24V даёт свои 16 Вт/м именно от 24 В, а питают его от трансформатора безопасности 230/24 В мощностью не меньше двойной мощности кабеля — с запасом на холодный пуск. Как его подобрать, — в статье о низковольтном греющем кабеле.

Трансформатор контроллера полива для этого не годится: он рассчитан на катушки клапанов, а кабель с пусковым током перегрузит его. Если перегорит трансформатор, перестанет работать весь полив.

Монтаж в клапанном боксе

1. Проложите провод питания. От щита к боксу провод идёт в защитной трубе в земле, как кабель к уличному освещению. В бокс его заводят через то же отверстие, что и провода клапанов.
2. Уложите кабель. Кабель проводят петлёй под гребёнкой и вокруг корпусов клапанов, ближе к нижней части, где стоит вода. Плотно приматывать его к каждому клапану не нужно: важно, чтобы тёплый воздух поднимался прямо к корпусам. Кабель не перекрещивают, радиус изгиба — не меньше 25 мм.
3. Закрепите. К трубам гребёнки — пластиковыми стяжками без пережима оболочки или алюминиевым скотчем. Катушки клапанов и ручки ручного сброса должны оставаться доступными.
4. Муфты. Если кабель на отрез, концы заделывают набором EC-PRO — термоусадочные трубки с клеем. Соединительную муфту, где кабель переходит в провод питания, крепят повыше, под крышкой, а не на дне бокса. Как сделать муфты правильно, — в статье о муфтах для саморегулирующегося кабеля.
5. Датчик. Датчик ST 22 крепят в боксе на уровне клапанов, в стороне от кабеля, чтобы он мерил воздух у клапанов, а не нагретую оболочку.
6. Утеплите. Под крышку — вкладыш из экструдированного пенополистирола 30 мм по размеру бокса, на стенки изнутри — вспененный утеплитель 5–10 мм. Крышка должна закрываться без усилия.
7. Проверьте. Включите кабель и через полчаса потрогайте корпуса клапанов: они должны быть заметно теплее, чем до включения. Проверьте, что УЗО не срабатывает.

Насос, фильтры и узел продувки

Если вода идёт из скважины через кессон, насос и гидроаккумулятор уже под защитой кессона — как его обогреть, разобрано в статье об обогреве кессона скважины. Сложнее, когда насос стоит на улице у водоёма или ёмкости.

• Лучше всего — убрать насос и фильтры на межсезонье в помещение или под утеплённый кожух.
• Если насос остаётся на улице, 1–1,5 м кабеля 16 Вт/м кладут на нижнюю часть корпуса насоса и на колбу фильтра, крепят алюминиевым скотчем, сверху — утеплённый кожух. Кабель не кладут на клеммную коробку и рёбра охлаждения двигателя.
• Кран продувки перекрывают и сливают на ночь заморозка. Если он стоит в боксе вместе с клапанами, его греет тот же кабель; если отдельно — хватает петли 0,5 м под утеплителем.

Терморегулятор и расход

Кабелю в боксе работать нужно только холодными ночами. Включать его вручную каждый вечер неудобно, а оставлять включённым на весь сезон незачем — это работа для терморегулятора.

• ТР-300 с датчиком ST 22 в боксе — основной вариант. Регулятор держит в боксе заданную температуру, например +3…+5 °C: кабель включается, только когда воздух у клапанов остывает. Ставится в щит на DIN-рейку, встроенного реле на 16 А хватает с большим запасом. Подойдёт и RT-820M.
• Несколько боксов подключают к одной линии через коробки и одному регулятору. Датчик ставят в самый холодный бокс — открытый ветру, с худшим утеплением.
• Кабель на 24 В — регулятор ставят до трансформатора, в цепь 230 В: он включает и выключает трансформатор целиком.

Считаем расход с запасом: будто кабель в боксе работает весь октябрь и ноябрь без перерыва. Тариф — 0,3037 BYN за кВт·ч, как в статье о расходе электроэнергии греющим кабелем.

С регулятором кабель работает только холодными ночами, и реальный расход в разы меньше. Весной, после запуска полива, регулятор просто снова включают на случай возвратных заморозков.

Почему консервация всё равно нужна

Кабель продлевает сезон полива, но не заменяет зимнюю консервацию — слив и продувку компрессором. Причин три:

• Кабель греет только бокс. Трубы в земле, дождеватели и насосный узел в долгий мороз, когда грунт промерзает, замёрзнут всё равно.
• Свет могут отключить. Пара часов без электричества в −20 °C — и заполненная водой система ломается целиком.
• Это просто невыгодно. Три бокса на всю зиму — около 330 кВт·ч и 100 BYN ради системы, которая всё равно не работает до весны.

Порядок такой: поливаете, сколько нужно, с регулятором на страже; когда ночные минусы идут подряд — сливаете, продуваете и выключаете линию обогрева до весны.

Электробезопасность

Сырой бокс в земле, рядом газон и люди — правила здесь те же, что для любого уличного обогрева. Подробно — в статье об электробезопасности греющего кабеля, а для автополива главное такое:

• Кабель на 230 В — только с экранирующей оплёткой, экран подключён к заземлению.
• Линия обогрева — своя, с УЗО на 30 мА и автоматом. Не от контроллера полива и не от его трансформатора.
• Соединительная муфта и коробки — выше уровня, до которого бокс заливает водой.
• Провод питания в земле — в защитной трубе.
• Если бокс регулярно стоит в воде — кабель на 24 В от трансформатора безопасности.

Частые ошибки

• Кабель вместо консервации. Систему оставляют с водой на зиму в надежде на кабель в боксе — и весной меняют трубы и дождеватели.
• Бокс без утеплителя. Тепло кабеля уходит в тонкую крышку, а клапаны у дна остаются холодными.
• Питание от контроллера полива. Его трансформатор рассчитан на катушки клапанов и не выдержит кабель.
• Датчик на кабеле. Регулятор видит тёплую оболочку и выключает кабель, хотя клапаны рядом мёрзнут.
• Муфта на дне бокса. После ливня она стоит в воде, и рано или поздно срабатывает УЗО.
• Изолента вместо муфт. В сыром боксе она отклеивается за сезон, а вода уходит в кабель.

Частые вопросы

До какого мороза защищает кабель? Он рассчитан на ночные заморозки межсезонья, до −5…−7 °C, когда грунт ещё тёплый. При долгом морозе ниже −10 °C систему пора консервировать.

Можно ли положить кабель внутрь трубы полива, как в водопровод? Не нужно. Кабель внутрь трубы, например ВодОк 11, — решение для водопровода, который работает круглый год. Трубы автополива на зиму сливают, и греть их незачем.

Нужно ли греть каждый бокс? Греют боксы с клапанами. Боксы с одним краном или дренажным клапаном обычно достаточно утеплить и слить.

Можно ли сделать самому? Уложить кабель в бокс, закрепить его и утеплить крышку — да. Подключение линии к щиту, УЗО и регулятор лучше поручить электрику.

Что в итоге

Автополив чаще всего ломается от первых осенних заморозков, когда систему ещё не законсервировали. Первыми страдают клапаны в боксе, кран продувки, насос и фильтры на улице. В бокс кладут 1,5–2 м саморегулирующегося кабеля 16 Вт/м с экраном, под крышку — утеплитель, управляет кабелем ТР-300 с датчиком в боксе. Если бокс заливает — кабель на 24 В от трансформатора безопасности. А на зиму систему всё равно сливают и продувают.
