Обогрев кессона скважины: оголовок, реле давления, гидроаккумулятор и дренажный насос

Статьи · Обновлено 24 сентября 2026

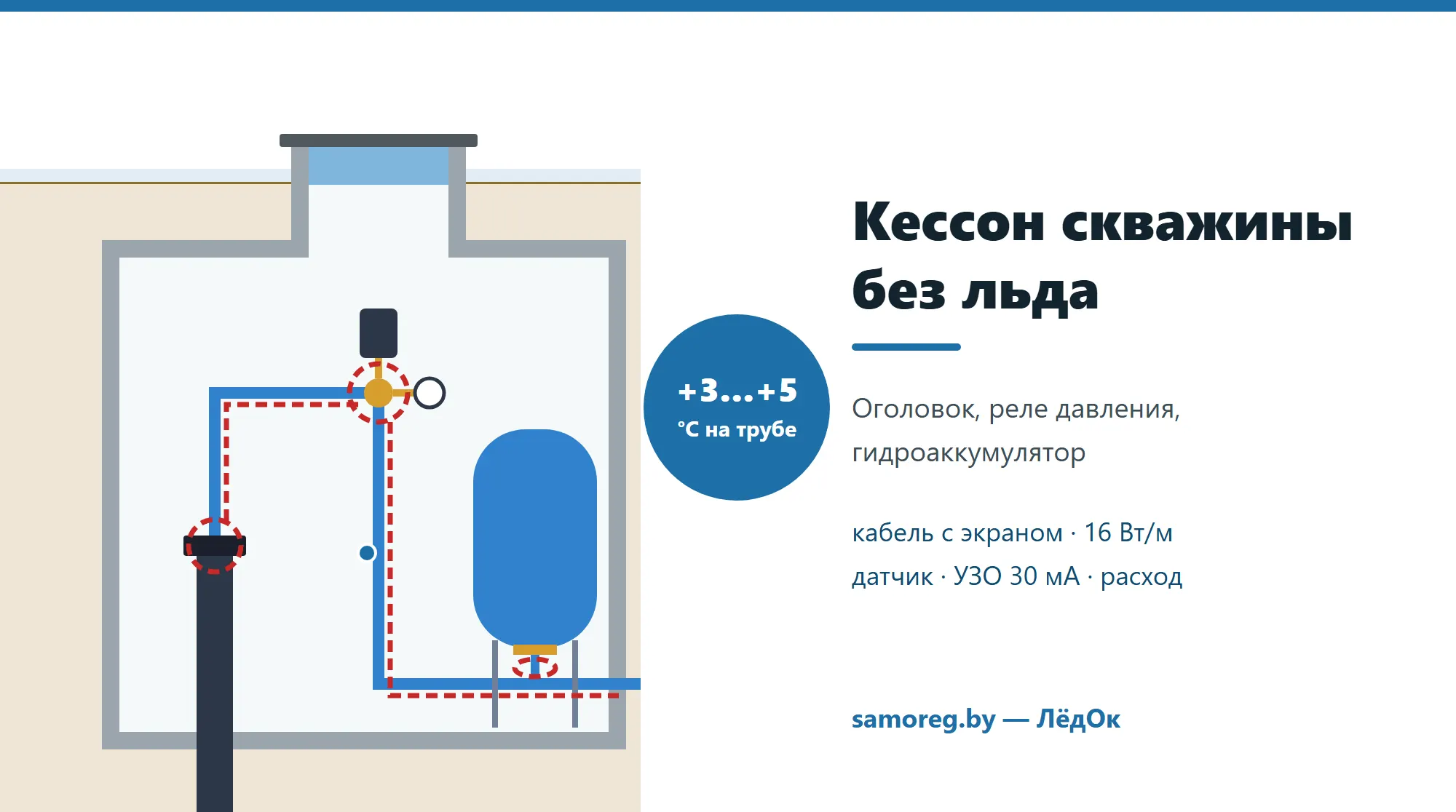

Кессон защищает оголовок скважины, насосную автоматику и гидроаккумулятор от мороза — но только пока внутри плюс. Грунт на глубине полутора-двух метров зимой не промерзает, а вот воздух в кессоне остывает сверху: через крышку, горловину и верхнюю часть стен. Первыми от этого страдают узлы, где воды мало, а металла много. Разберём, что в кессоне замерзает первым, какой кабель и сколько его нужно, как провести его по оголовку, реле давления и подводке гидроаккумулятора, где поставить датчик и во что обойдётся зима с подогревом.

Почему кессон промерзает

Кессон ставят ниже глубины промерзания, и дно у него действительно тёплое. Но сверху он открыт холоду сразу с нескольких сторон:

• Крышка и горловина. Горловина выходит на поверхность, и если крышка не утеплена, холодный воздух — он тяжелее тёплого — опускается внутрь и стоит над оборудованием.
• Верхняя часть стен. Бетонные кольца и металл проводят холод намного лучше грунта: верхний метр стены промерзает вместе с землёй и остужает воздух в кессоне.
• Ночи без водоразбора. Пока воду расходуют, по трубам идёт вода из скважины с плюсовой температурой. Ночью она стоит, и в тонких трубках и фитингах остывает быстрее всего.

Поэтому начинают не с кабеля, а с крышки: утеплитель 50–100 мм под крышкой и уплотнённая горловина снимают большую часть проблемы. Кабель закрывает остальное — сильный мороз, неглубокий кессон и узлы, которые всё равно остывают. В статье об обогреве водопровода кессон и приямок скважины стоят в списке самых холодных участков наравне с вводом в дом.

Что замерзает первым

Лёд появляется не во всём кессоне сразу, а там, где воды мало, а металла много:

1. Реле давления и манометр. Они сидят на штуцерах 1/4 дюйма: внутри канал в несколько миллиметров и считанные миллилитры воды. Замёрзшее реле перестаёт видеть давление. Если лёд схватился, когда система под давлением, реле не включит насос — дом останется без воды. Если при низком давлении — не выключит: насос будет работать на закрытую систему без протока, давление поднимется до предела насоса, а двигатель перегреется.
2. Пятивыводник, краны, фильтр, обратный клапан. Латунь проводит холод, а замерзающая вода расширяется примерно на 9 %: корпуса кранов и фитинги лопаются.
3. Подводка гидроаккумулятора. Сам бак с десятками литров воды остывает медленно, а фланец и подводка к нему — быстро. Лёд у фланца деформирует его и рвёт мембрану.
4. Выход трубы из оголовка. Внутри обсадной трубы воздух греет вода скважины, а фитинг на оголовке и первый метр трубы над ним — уже в холодном воздухе кессона.
5. Напорная линия дренажного насоса, если кессон подтапливает, — о ней отдельно ниже.

Какой кабель и сколько

В кессоне подходит один тип кабеля — саморегулирующийся с экраном: SRL16-2CR или SRL24-2CR на отрез. Оба требования здесь не прихоть:

• Саморегулирующийся — потому что на узлах кабель кладут петлями и с перехлёстом: вокруг пятивыводника, кранов, подводки бака. Саморегулирующийся кабель в месте перехлёста сам снижает мощность. Резистивный перехлёстывать нельзя: в точке касания он перегреется. Подробнее о разнице — в статье о выборе между саморегулирующимся и резистивным кабелем.
• С экраном — потому что в кессоне сыро, а бывает и вода на полу. Экран, подключённый к заземлению, вместе с УЗО отключит линию при любом повреждении изоляции. Кабель без экрана годится для сухого подполья, но не для кессона.

Мощность считают так же, как для водопровода, — по теплопотерям трубы под изоляцией. Воздух в кессоне теплее уличного; для кессона с утеплённой крышкой берём с запасом −10 °C, для неутеплённого — уличные −25 °C. Цифры — из калькулятора сайта, с запасом 10 %:

Мощность на метр одна и та же, а длину набирают по узлам. Кабель SRL нельзя гнуть круче радиуса 25 мм, поэтому тонкий штуцер реле им не обматывают: кабель ведут вдоль корпуса пятивыводника и прижимают лентой, а тепло к штуцеру передаёт латунь.

Пример. Типовой кессон: 1,5 м трубы от оголовка до автоматики, пятивыводник с реле, кран и фильтр, бак, 1 м трубы до стены. Получается около 5,5 м кабеля; берём 6 м с запасом на петли — это 96 Вт. Кабель SRL16-2CR 6 м, набор муфт EC-PRO и 2 рулона алюминиевого скотча — 92,10 BYN.

Монтаж по шагам

1. Проверить кабель. Мегаомметром на 1000 В между жилами и экраном — не меньше 20 МОм. Под изоляцией искать дефект будет намного труднее; как мерить — в статье о диагностике кабеля.
2. Очистить и обезжирить. Трубы, латунь и фланец бака протирают от конденсата и пыли, иначе лента не будет держаться.
3. Проложить кабель. От места муфты — к оголовку, дальше по трубе снизу, на «4–5» или «7–8 часов», с петлями на узлах, до прохода трубы через стену.
4. Прижать алюминиевым скотчем. Сплошной проклейкой по всей длине: лента прижимает кабель к металлу и разносит тепло по окружности трубы и корпусам фитингов. Расход — около рулона на 5 м.
5. Собрать муфты. Соединительную муфту EC-PRO ставят со стороны питания, концевую — на дальнем конце. Как собрать их герметично — в статье о муфтах.
6. Поставить датчик. Его крепят к трубе у блока автоматики — выше в кессоне холоднее — на стороне, противоположной кабелю, и прижимают лентой. Датчик на кабеле будет мерить кабель, а не трубу.
7. Утеплить. Трубы — трубной изоляцией из вспененного полиэтилена или каучука 13–20 мм, стыки проклеить; бак — утепляющим чехлом; пятивыводник с реле — съёмным кожухом, чтобы реле можно было подстроить, не разрезая изоляцию.

Терморегулятор и электробезопасность

Кессон — самое сырое место во всей системе водоснабжения, а весной его может подтопить. Поэтому электрики внутри — минимум:

• Регулятор — в щите дома. На DIN-рейку ставят ТР-300 или RT-820M, в кессон уходит только провод датчика ST 22 — его прокладывают вместе с питающим кабелем. Порог включения — +3…+5 °C: вода до нуля не остывает, а в оттепель кабель не работает. Регулятор с датчиком — 260,00 BYN.
• Никаких розеток в кессоне. Питание приходит кабелем из щита вдоль трубы, а муфту подключения ставят под перекрытием — выше уровня, до которого кессон может подтопить. Поэтому здесь берут кабель на отрез с муфтами, а не секцию с вилкой.
• Отдельная линия: автомат типа C и УЗО 30 мА типа A. Секции 6 м × 16 Вт/м при холодном пуске нужно около 1 А, так что хватает автомата C6. УЗО на 10 мА ставят только на кабель внутри трубы с питьевой водой, а для кабеля снаружи трубы — 30 мА.
• Экран — на PE, металл — на уравнивание потенциалов. Оплётку кабеля подключают к защитному проводнику, а оголовок, гидроаккумулятор и металлические трубы соединяют с главной заземляющей шиной дома.

Подробно о подборе автомата, УЗО и заземления — в статье об электробезопасности. Без терморегулятора система тоже работает — саморегулирующийся кабель не перегреется. Но тогда он включён всю зиму, в том числе в оттепель, и расход вырастет в несколько раз, это видно по таблице ниже.

Дренажный насос и его напорная линия

Если кессон подтапливает грунтовыми водами, на дне делают приямок с поплавковым дренажным насосом. Вода в приямке обычно не замерзает: это самая тёплая часть кессона. Замерзает другое — напорная линия, которая поднимается по стене и уходит к канаве у самой поверхности. Если она забита льдом, насос работает без протока, а вода в оттепель поднимается и заливает оголовок и автоматику.

• Кабель — по напорной линии до самого среза трубы. Последний участок у поверхности — самый холодный. Это отдельная короткая секция со своими муфтами: например, на линию 5 м — SRL16-2CR 5 м, EC-PRO и рулон скотча, 77,40 BYN.
• В воду приямка кабель не опускают. SRL — кабель для монтажа снаружи трубы.
• Уличный участок — с уклоном к канаве, чтобы после каждого включения насоса вода из него стекала, а не стояла. Обратный клапан ставят внутри кессона.
• Лёд в самом приямке — признак того, что холодно во всём кессоне: сначала утеплите крышку и горловину.

Сколько стоит зима с подогревом

Считаем на тот же типовой кессон: 6 м кабеля по 16 Вт/м — 96 Вт. Сколько часов в сутки кабель будет работать, зависит от морозов и от того, утеплена ли крышка; для кессона с утеплённой крышкой и терморегулятором разумная оценка — 4–6 часов в сутки в холодные месяцы.

Верхняя граница посчитана на полную мощность круглые сутки; на деле саморегулирующийся кабель в тепле сам снижает мощность, и счёт выходит меньше. Но разница с терморегулятором всё равно многократная. Как пересчитать мощность в киловатт-часы для других участков — в статье о расходе электроэнергии.

Частые ошибки

• Розетка и терморегулятор в кессоне. Первое же подтопление — и контакты под напряжением оказываются в воде.
• Утеплили трубы, но не крышку. Холодный воздух продолжает стекать вниз, и кабель работает почти без перерыва.
• Кабель без экрана. В сырости утечке некуда уйти, кроме как в воду и металл.
• Резистивный кабель петлями на узлах. Там, где витки касаются, он перегревается.
• Кабель, намотанный на тонкий штуцер. Изгиб круче 25 мм повреждает кабель, а тепло к реле и так передаёт латунь пятивыводника.
• Датчик на кабеле. Регулятор видит тепло кабеля и выключает обогрев раньше, чем нужно.
• Нет теплоизоляции поверх кабеля. Тепло уходит в воздух кессона, а не в трубы и фитинги.
• Муфта у пола. Внизу кессона она первой окажется в воде.

Частые вопросы

Нужен ли обогрев, если кессон хорошо утеплён? В мягкую зиму утеплённый кессон обходится без него. Кабель с терморегулятором — страховка на сильный мороз: пока в кессоне теплее +3…+5 °C, он не включается и ничего не тратит.

Мёрзнет труба между кессоном и домом — что делать? Если она лежит ниже глубины промерзания, обычно мёрзнет не она, а ввод в дом. Снаружи трубу греют по методике из статьи об обогреве водопровода. Если траншею не вскрыть, кабель заводят внутрь трубы: секция ВодОк 11 и сальник для питьевой воды — подробнее в статье о кабеле внутри трубы.

У меня скважинный адаптер, кессона нет. Нужен ли обогрев? С адаптером труба выходит из обсадной колонны ниже глубины промерзания, и греть на скважине нечего. Автоматика и гидроаккумулятор тогда стоят в доме, а обогрев может понадобиться только вводу трубы в дом, если он проходит через холодный цоколь.

Можно ли обойтись без алюминиевого скотча и закрепить кабель стяжками? Стяжками кабель держится, но касается трубы узкой полосой, а на латунных фитингах — отдельными точками. Лента прижимает его по всей длине и разносит тепло по металлу, поэтому на узлах она обязательна.

Что в итоге

Кессон промерзает сверху, поэтому защита начинается с утеплённой крышки. Дальше — 5–6 м саморегулирующегося кабеля с экраном по трубе от оголовка до стены с петлями на реле, кранах и подводке бака, алюминиевый скотч и теплоизоляция поверх, датчик на трубе и терморегулятор в доме. Такая система включается только в мороз и тратит за зиму около 20 BYN электроэнергии.
