Из чего сделан саморег: от гранул полимера до готового кабеля и проверки качества

Опубликовано 6 октября 2026 · Обновлено 15 октября 2026 · 13 мин чтения

Саморегулирующийся кабель часто считают «умным»: будто внутри есть датчики или электроника, которые убавляют нагрев на тёплом участке. На деле внутри только медь и пластмасса, а саморегуляция — свойство особого полимера с сажей, из которого сделана греющая сердцевина. Разберём, из каких слоёв состоит кабель, как работает греющая матрица, как кабель делают на заводе и зачем матрицу сшивают, чем отличаются оболочки разных серий — и как самому проверить изоляцию и мощность купленного кабеля.

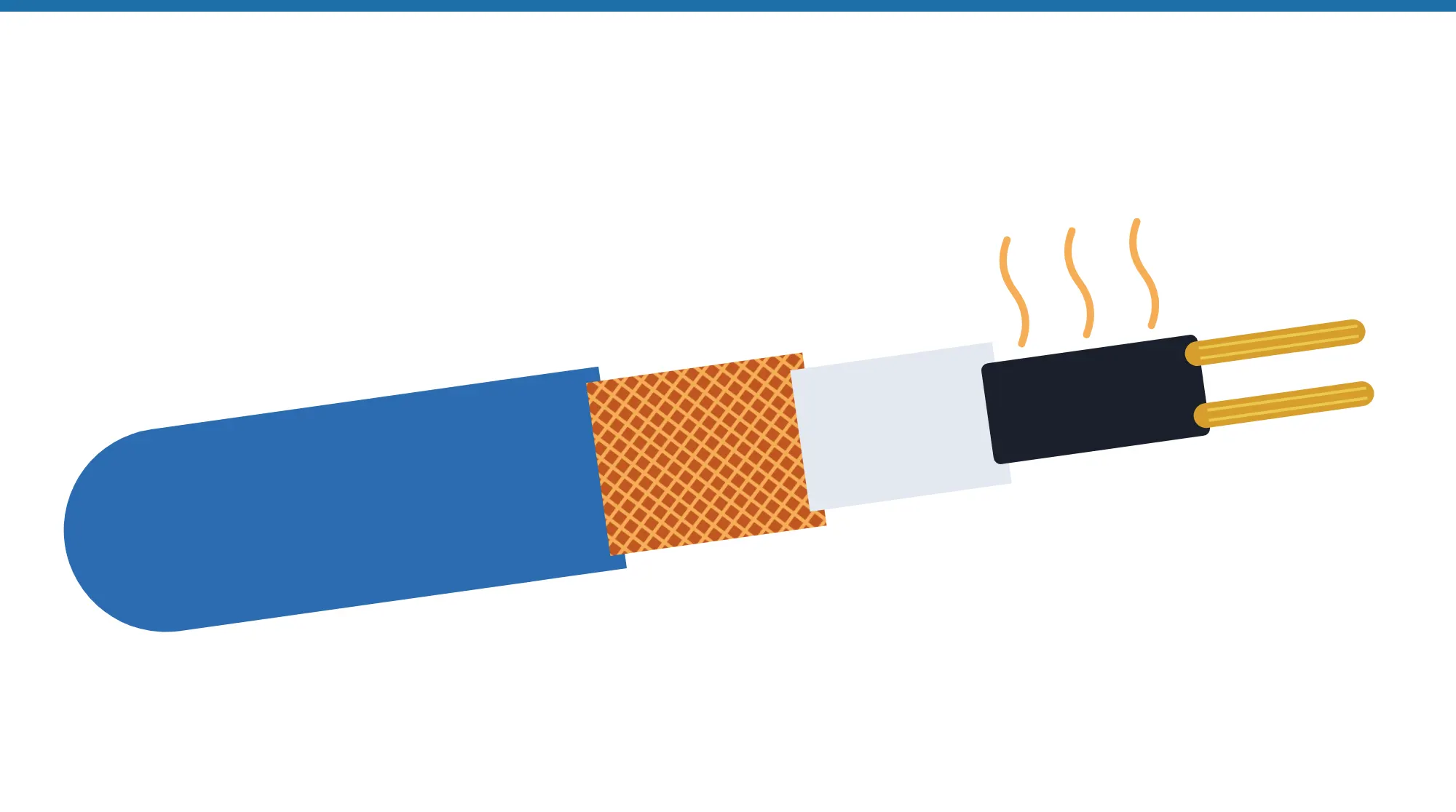

Из каких слоёв состоит кабель

1. Две медные жилы. Многопроволочные, идут параллельно по всей длине и подводят к матрице напряжение. От их сечения зависит, какой длины контур можно запитать с одного конца: у линейки ЛёдОк Макс (SLL30-2CR, 13,5 × 7,2 мм) жилы толще, чем у ЛёдОк Эконом плюс (SRL30-2CR, 10,9 × 6,1 мм), поэтому при той же мощности 30 Вт/м контур — до 75 м против 40 м.
2. Греющая матрица. Плоская полоса из полимера с сажей, которая заполняет пространство между жилами и плотно их охватывает. Именно она выделяет тепло.
3. Внутренняя изоляция. Отделяет жилы и матрицу от оплётки и от всего, к чему прикасается кабель.
4. Экранирующая оплётка. Сетка из медных проволок. Её соединяют с защитным проводником: при повреждении изоляции ток уходит в землю, и УЗО отключает линию. Заодно оплётка защищает кабель механически. Подробнее — в статье об электробезопасности греющего кабеля.
5. Наружная оболочка. Защищает оплётку от влаги, ультрафиолета и грязи; у промышленных серий — ещё от масел и высокой температуры.

Как греет матрица

Матрицу делают из полимера, в который замешаны мельчайшие частицы технической сажи. Сажа проводит ток, полимер — нет. Пока полимер холодный, он сжат, частицы сажи касаются друг друга и образуют цепочки от одной жилы к другой. Ток течёт поперёк кабеля по этим цепочкам, и матрица греется.

При нагреве полимер расширяется, частицы расходятся, часть цепочек рвётся, сопротивление растёт — и мощность падает. На холодном участке трубы кабель отдаёт больше тепла, на тёплом — меньше, и каждый сантиметр делает это сам, независимо от соседних. Поэтому саморегулирующийся кабель режут на отрезки любой длины, а паспортная мощность указана при определённой температуре — у наших кабелей при +10 °C.

Та же физика объясняет пусковой ток: холодная матрица проводит лучше всего, и первые 10–30 секунд кабель берёт в 2–3 раза больше рабочего тока. Под это подбирают автомат, а на больших системах ставят устройство плавного пуска. Чем саморегулирующийся кабель отличается от резистивного в монтаже, на перехлёсте и в ресурсе, разобрано в статье о выборе между саморегулирующимся и резистивным кабелем.

Как кабель делают на заводе

1. Компаунд. Гранулы полимера смешивают с сажей и добавками. Главное здесь — равномерность: если сажа распределится комками, мощность по длине кабеля будет скакать, а в местах скоплений матрица будет перегреваться.
2. Экструзия матрицы. Две жилы протягивают через экструзионную головку, где горячий компаунд под давлением охватывает их и формирует плоский профиль. Важен плотный контакт матрицы с медью: там, где его нет, участок не греет или греет неравномерно.
3. Сшивка. Матрицу облучают пучком электронов на ускорителе или сшивают химически — об этом ниже.
4. Внутренняя изоляция. Второй экструдер покрывает матрицу изолирующим слоем.
5. Оплётка. Оплёточная машина сплетает вокруг кабеля сетку из медных проволок.
6. Наружная оболочка. Последний экструдер наносит оболочку — с защитой от ультрафиолета для кровли и труб или фторопластовую для промышленных серий.
7. Контроль. Изоляцию по всей длине проверяют высоким напряжением, на образцах измеряют мощность при заданной температуре и проверяют, как она держится после циклов нагрева и охлаждения. На оболочку наносят маркировку, кабель наматывают на барабаны.

Зачем матрицу сшивают

Молекулы полимера — длинные цепочки, которые при нагреве могут скользить друг относительно друга: материал размягчается и течёт. Сшивка создаёт между цепочками поперечные связи, и полимер превращается в единую сетку. Сшивают облучением пучком электронов или химически, через специальные добавки.

• Что даёт сшивка. Матрица держит форму при нагреве и после тысяч циклов «мороз — оттепель» возвращается к той же структуре, а значит, к той же мощности. Кабель с несшитой матрицей быстрее теряет мощность и хуже переносит перегрев.
• Чего сшивка не даёт. Она не делает кабель жаростойким до 150–200 °C. Предел задаёт материал матрицы и оболочки и указан в карточке каждого кабеля: у кровельных и трубных серий — 65 °C в работе и 85 °C кратковременно. Для горячих сред делают другие серии — о них в следующем разделе.
• Старение всё равно есть. По данным производителей, за 10–15 лет циклической работы отдача саморегулирующегося кабеля снижается примерно на 15–25 %. Поэтому мощность берут с запасом, а кабель включают через терморегулятор: чем меньше он работает впустую, тем медленнее стареет.

Чем отличаются серии и оболочки

Выбирают серию по самой высокой температуре, которую кабель может увидеть: рабочей — постоянно, кратковременной — при пропарке или сбое регулятора. Кабель с запасом по температуре стоит дороже, а обычный на горячей трубе растрескается за сезон. Как подобрать серию для промышленной трубы, разобрано в статье об обогреве трубопроводов.

Как кабель испытывают на заводе

На промышленной трубе сам кабель обычно стоит меньше, чем утеплитель, защитный кожух и работа монтажников. Если он откажет через пару лет, изоляцию придётся снимать. Поэтому промышленный кабель испытывают по стандартам на электрообогрев: IEEE 515, IEC 62395-1, а для взрывоопасных зон — IEC 60079-30-1.

Испытания бывают двух видов. Типовые проводят один раз на образцах новой конструкции, обычно в лаборатории, которая выдаёт сертификат. Приёмо-сдаточные — на каждом барабане: изоляцию по всей длине проверяют высоким напряжением, на отрезках измеряют мощность.

• Старение испытаниями не отменяется. Они отсеивают конструкцию, которая теряет мощность быстрее нормы. У исправного кабеля за 10–15 лет циклической работы отдача снижается примерно на 15–25 %, как сказано выше. Цифры вроде «половина мощности за три сезона» — признак кабеля, который этих испытаний не проходил.
• Взрывозащиту даёт сертификат, а не сама саморегуляция. Саморегулирующийся кабель действительно сбавляет мощность при нагреве, но в какую взрывоопасную зону его можно ставить, решают испытание и сертификат с температурным классом. У нас сертификат взрывозащиты есть у серии HTS, например 30HTS2-CT; комплектующие для зоны подбираем по проекту. Подробнее о зонах и классах — в статье об обогреве битумопроводов и мазутопроводов.

Как проверить купленный кабель

1. Осмотр. Оболочка ровная, без вздутий, трещин и липких мест, профиль одинаковый по всей длине. У заводского кабеля на оболочке обычно напечатаны модель и метраж.
2. Срез при монтаже муфты. Матрица однородная, без пузырей и пустот, плотно охватывает обе жилы. Как правильно разделать кабель и собрать муфту, разобрано в статье о монтаже муфт; для самостоятельной сборки — набор EC-PRO или ECM25-PRO для коробки.
3. Изоляция. Мегаомметром на 1000 В между соединёнными вместе жилами и оплёткой: не меньше 20 МОм. Измеряют до монтажа, после укладки и после утепления — так видно, не повредили ли кабель.
4. Мощность. Включите собранную секцию и через 10–15 минут измерьте ток токовыми клещами. Мощность на метр — 230 × ток ÷ длина. Сравнивают её с графиком мощности в карточке товара при той температуре, при которой лежит кабель: паспорт указан при +10 °C, в тёплой комнате кабель отдаст меньше, на холодной трубе — больше.
5. Пусковой ток — не дефект. В первые секунды ток в 2–3 раза выше рабочего и потом быстро падает. Если автомат выбивает именно на пуске, проверьте его номинал и характеристику: для греющего кабеля нужен тип C.

Если кабель не греет или выбивает УЗО уже после монтажа, пошаговая диагностика — в статье о том, почему греющий кабель не греет.

Мифы о саморегулирующемся кабеле

• «Внутри электроника». Нет: только медь, полимер с сажей и изоляция. Поэтому кабель режут в любом месте.
• «Сшитый кабель выдержит 150–200 °C». Нет: предел — в карточке. Кровельные и трубные серии — 65 °C в работе и 85 °C кратковременно, для горячих сред — HTP, HTS и HTU.
• «Саморег вечный». Матрица стареет: за 10–15 лет циклической работы отдача снижается примерно на 15–25 %. Отсюда запас мощности при расчёте и терморегулятор.
• «Саморегулирующийся — значит взрывобезопасный». Нет: во взрывоопасную зону ставят только кабель с сертификатом взрывозащиты и температурным классом, вместе с сертифицированными коробками и заделками. Обычные кровельные и трубные серии туда не годятся.
• «Толще — значит мощнее». Толщина говорит о сечении жил и длине контура. SLL30-2CR толще SRL30-2CR, но оба дают 30 Вт/м.
• «Перехлёст сожжёт кабель». Саморегулирующийся кабель на перехлёсте сам снижает мощность и не перегорает, в отличие от резистивного. Но двойной слой под утеплителем работает горячее и стареет быстрее, поэтому без нужды витки не перекрещивают.
• «По цене видно качество». Нет. Видно по делу: мощность при известной температуре близка к графику, изоляция держит 20 МОм и больше, оболочка ровная и с маркировкой.

Частые вопросы

Можно ли резать саморегулирующийся кабель в любом месте? Да: каждый сантиметр матрицы греет сам по себе, отрезок любой длины работает. Конец заделывают концевой муфтой, к питанию подключают через соединительную.

Почему на тёплой трубе кабель греет меньше паспорта? Паспортная мощность указана при +10 °C. Чем теплее матрица, тем меньше цепочек сажи остаётся замкнутыми и тем ниже мощность — так кабель и регулирует себя.

Чем ЛёдОк Макс отличается от ЛёдОк Эконом плюс? При той же мощности у Макс толще жилы и длиннее предельный контур: у 30-ваттного кабеля — 75 м против 40 м. Если трасса короткая, переплачивать за Макс не нужно.

Зачем оплётка, если кабель и так в изоляции? Это защита на случай повреждения изоляции: оплётка, соединённая с защитным проводником, вместе с УЗО отключает линию, прежде чем кто-то коснётся детали под напряжением.

Как понять, что кабель прошёл испытания? Спросите сертификат на серию и посмотрите маркировку на оболочке: модель, производитель, для взрывоопасных зон — знак взрывозащиты и температурный класс. На месте качество подтверждают замер изоляции мегаомметром и ток при первом пуске — их записывают в протокол.

Какие документы получит организация? Счёт с НДС, договор-счёт и накладные — подробно на странице «Для юридических лиц».

Что в итоге

Саморегулирующийся кабель — это две медные жилы и греющая матрица из полимера с сажей между ними, под изоляцией, оплёткой и оболочкой. Саморегуляцию даёт расширение полимера при нагреве, а сшивка делает её стабильной на годы, но не отменяет предела температуры из карточки и старения. Серию выбирают по температуре, длину контура — по сечению жил, а качество купленного кабеля проверяют мегаомметром и токовыми клещами. Заводские испытания — высокое напряжение, холодный изгиб, удар, тепловое старение и термоциклы — подтверждают конструкцию, а на промышленном объекте результат закрепляют протоколом приёмки.
