Обогрев плоской кровли и водосточных воронок: зона оттайки, кабель и монтаж

Статьи · Обновлено 25 сентября 2026

Со скатной крыши снег рано или поздно съезжает или уходит водой по желобам. На плоской он лежит до весны, а вся талая вода с кровли стекает к нескольким точкам — водоприёмным воронкам. Стоит воронке замёрзнуть, и вода остаётся наверху: растекается вокруг, замерзает слоями и неделями стоит на гидроизоляции. Разберём, почему так происходит, какую зону вокруг воронки греть, сколько кабеля уходит на воронку и стояк, как закрепить его, не пробив мембрану, и какая автоматика не даст обогреву работать впустую.

Почему плоская кровля копит воду

Вода уходит с плоской кровли только через воронки: внутренние — в стояк внутри здания, парапетные — сквозь парапет в наружную водосточную трубу. Уклон к ним небольшой, обычно около 2 %, поэтому талая вода со всей кровли медленно стекает к нескольким точкам. Зимой она появляется по трём причинам:

• Тепло снизу. Если утеплитель тонкий или есть мостики холода, здание подогревает снег снизу, и его нижний слой подтаивает даже в мороз. На хорошо утеплённой кровле это случается реже.
• Оттепель и солнце. Снег тает сверху, вода просачивается к гидроизоляции и течёт к воронке под снегом — так бывает на любой кровле.
• Ночной мороз. Вода, которая днём дошла до воронки, к ночи замерзает на решётке и в горловине: там её тонкий слой, и он быстро остывает. Утром ледяная пробка уже закрывает слив.

Дальше всё развивается само. Новая вода не может уйти, растекается вокруг воронки и замерзает слоями — получается ледяное «озеро». Вода весит тонну на кубометр, лёд — около 900 кг: озеро глубиной 20 см и диаметром 3 м — это почти полторы тонны на небольшом участке кровли. Для кровли это и лишняя нагрузка, и испытание для швов: вода стоит неделями и находит любой дефект сварного шва или примыкания.

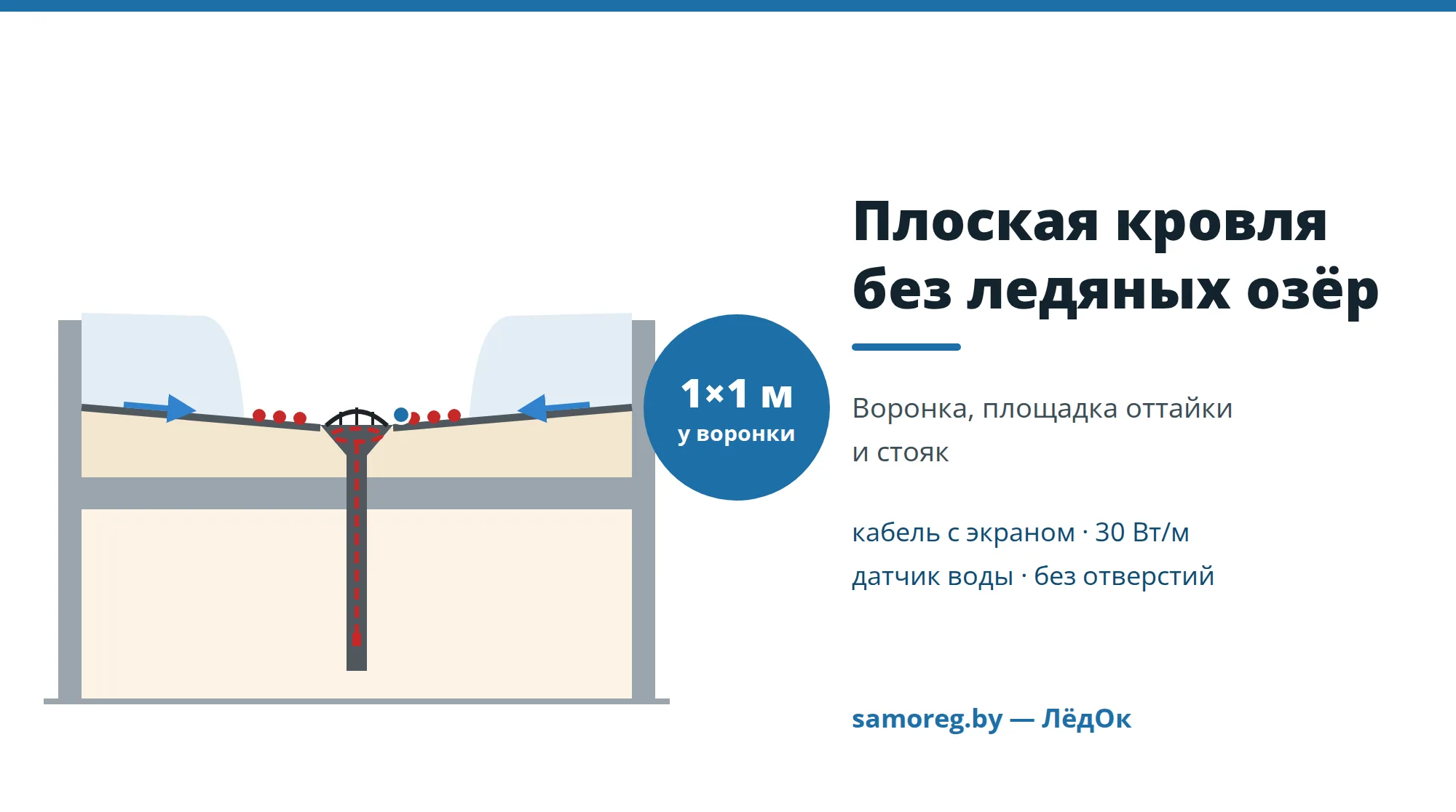

Что греть: три зоны у воронки

Греть одну воронку мало: если вокруг неё на метр лежит лёд, вода к ней просто не подойдёт. Поэтому кабель держит открытым весь путь воды — так же, как на скатной кровле в статье об антиобледенении, только путь здесь короткий:

1. Площадка оттайки вокруг воронки — около 1×1 м. Кабель кладут змейкой или спиралью по гидроизоляции на 50 см от центра воронки во все стороны, с шагом 10–12 см. Получается свободная ото льда «тарелка», в которую стекает вода с окружающей кровли.
2. Чаша воронки и решётка. Кабель делает виток по чаше и заходит под решётку-листоуловитель — иначе решётка первой обрастёт льдом. В воронке его держат 3–4 зажима КМ/3Т.
3. Стояк — на 1–1,5 м вниз. Кабель опускают в трубу ниже утеплителя и плиты перекрытия, туда, где труба уже в тёплой части здания. Если стояк проходит через холодный технический этаж или неотапливаемый чердак, его греют на всю холодную длину.

Какой кабель и сколько

Для площадки и воронки подходит тот же кабель, что и для скатной кровли: саморегулирующийся, 30 Вт/м, с экраном и УФ-стойкой оболочкой. Это готовые секции ЛёдОк 30 Эконом плюс на кабеле SRL30-2CR и ЛёдОк 30 Макс на SLL30-2CR. Почему именно такой:

• 30 Вт/м, а не 16. Кабель лежит в снегу и талой воде, а они отбирают тепло в разы быстрее воздуха. Модели 10–16 Вт/м протапливают вокруг себя узкую канавку и вмерзают. 30 Вт/м с шагом 10 см дают 300 Вт/м² — столько же, сколько нужно открытым ступеням в статье об обогреве ступеней.
• С экраном. Кабель лежит в воде, и экран вместе с УЗО отключит линию при любом повреждении изоляции.
• Саморегулирующийся. В чаше воронки витки сходятся, кабель может коснуться сам себя. Саморегулирующийся в таком месте сам снижает мощность, а резистивный перегреется — подробнее в статье о выборе кабеля.
• На готовую, остывшую гидроизоляцию. Оболочку CR рассчитывают на солнце и обычные кровельные материалы, но не на горячий битум, горелку и фен. Если на кровлю могут попасть масла, растворители или выбросы производства, берут кабель с фторполимерной оболочкой — в каталоге это промышленный 30HTP2-CT, под заказ.

Длину набирают по зонам. Площадку 1×1 м с шагом 10–12 см закрывают 8–10 м кабеля, остальное уходит в воронку и стояк:

Пример. Коттедж с плоской кровлей и двумя внутренними воронками. На каждую: площадка 9 м, чаша 1 м, стояк 1,5 м — с запасом 12 м, то есть 360 Вт. Две секции ЛёдОк 30 Эконом плюс по 12 м и 8 зажимов КМ/3Т — 357,40 BYN, на ЛёдОк 30 Макс — 537,40 BYN. Зажимы КМ/У1-6 для площадок считают по раскладке. Каждая секция заканчивается в своём стояке: концевая муфта остаётся внизу, в тёплой части трубы.

Как закрепить кабель без отверстий

Главное правило плоской кровли: ни одного отверстия в гидроизоляции. Дюбель или саморез в мембране — это вода под утеплителем, и искать её потом придётся по всему кровельному пирогу. Кабель держат зажимы, приклеенные к поверхности:

• Площадка — КМ/У1-6. Зажимы стыкуются между собой в полосу, кабель ложится в проушины. Полосы ставят от воронки к краям площадки, так чтобы на каждом витке зажим был не реже чем через 50 см. На мембрану их только клеят; дюбель-гвозди годятся лишь вне гидроизоляции — например, на бетонном парапете выше уровня воды.
• Воронка — КМ/3Т, 3–4 штуки, в том числе там, где кабель уходит в трубу.
• Стояк. Опуск до 4 м кабель выдерживает сам: он держится на зажимах КМ/3Т в воронке. Если холодный участок длиннее 4 м — скажем, стояк идёт через холодный технический этаж, — кабель вешают на трос с клипсами с креплением для подвеса, как в водосточной трубе.

Клей подбирают под покрытие: мембрану обычно делают кровельщики, и они знают, что допускает её производитель. Кровельные клеи и герметики продаются в строительных магазинах — у нас их нет.

Монтируют осенью, до снега, на сухой кровле: клеевые крепления схватываются, а систему можно проверить до морозов. Перед включением кабель проверяют мегаомметром на 1000 В: между жилами и экраном — не меньше 20 МОм. Как мерить и что значат цифры — в статье о диагностике кабеля.

Парапетные воронки и лотки

На коттеджах воронки часто парапетные: вода уходит через проём в парапете в наружную водосточную трубу. Схема та же, только путь воды длиннее:

• Площадка перед воронкой — полукругом радиусом около 50 см у парапета.
• Проход через парапет — кабель проводят сквозь воронку наружу, не оставляя холодных участков.
• Наружная труба — по всей высоте до слива и с петлёй 5–10 см за срезом колена, как любую водосточную трубу. Мощность и число ниток — в статье об обогреве водостоков и в калькуляторе.

Если вода идёт к воронке не напрямую, а по лотку или ендове разуклонки, по ним кладут две нитки на 1–2 м от воронки, как в ендове скатной кровли. Греть всю кровлю не нужно: снег и лёд на остальной площади воде не мешают, если открыты воронки и подход к ним.

Воронка с подогревом или кабель

Продаются воронки со встроенным нагревателем — кольцом или пластиной в чаше. Для самой воронки это хорошее решение, но задачу целиком оно не закрывает:

Лучше всего они работают вместе: воронка с подогревом в чаше и кабельная площадка вокруг неё. А если воронки уже стоят, кабельную систему ставят без их замены.

Автоматика и подключение

Плоской кровле обогрев нужен в том же узком окне, что и скатной: примерно от −8…−10 °C до +2…+3 °C. В сильный мороз таять нечему, а в сухую погоду и греть нечего. Поэтому главный датчик здесь — датчик воды у воронки: пока воды нет, обогрев не включается.

Где ставить датчики:

• WS 05 — на площадке у воронки, в самой низкой точке, куда вода приходит первой. Если воронок несколько, датчик ставят у той, что замерзает чаще, — обычно на северной, затенённой стороне кровли.
• ST 22 — датчик воздуха на северной стене, в тени, подальше от окон и вентиляционных выходов, которые греют его своим теплом.
• WSO — на открытом месте кровли, куда падает снег, а не под навесом или у парапета.

Подключение — как у любого уличного обогрева:

• Отдельная линия: автомат типа C и УЗО 30 мА типа A. Номинал автомата — по пусковому току: мощность × 2 ÷ 230 В. Две воронки по 12 м — 720 Вт, при холодном пуске около 6,3 А: хватает C10.
• Много воронок. Восемь воронок по 12 м — 2,9 кВт, при пуске около 25 А. Их делят на две линии по C16 или подключают через устройство плавного пуска ICEFREE-ПП: оно ограничивает пусковой ток уровнем номинального, около 12,5 А.
• Экран — на PE. Оплётку кабеля подключают к защитному проводнику: без этого УЗО не увидит повреждение.
• Место подключения — выше воды и снега. Секцию ЛёдОк с проводом и вилкой включают в защищённую розетку у выхода на кровлю. Если розетки там нет, берут кабель на отрез SRL30-2CR с набором муфт ECM25-PRO и подключают в герметичной распаечной коробке — например, на парапете, но не в чаше у воронки.

Как подобрать автомат и УЗО и подключить экран — в статье об электробезопасности, как собрать муфты на кабеле на отрез — в статье о муфтах.

Сколько стоит зима с обогревом

Считаем на пример с двумя воронками: 2 × 12 м × 30 Вт/м = 720 Вт. Часы работы — по той же модели, что в статье о расходе электроэнергии: с датчиками около 200 часов за сезон, только по температуре — около 2100, без автоматики — весь сезон, 3624 часа. Тариф — 0,3037 BYN за кВт·ч, как для дома с газовой плитой.

На тёплой кровле, где вода у воронки появляется и без снегопада, датчик будет включать обогрев чаще, — но это всё равно в разы меньше, чем по одной температуре. Для организаций тариф другой: пересчитайте расход по своему.

Частые ошибки

• Греют только воронку. Чаша открыта, а вокруг — лёд, и вода к ней не подходит.
• Кабель не опущен в стояк. Лёд встаёт в трубе ниже решётки, где его не видно.
• Кабель 10–16 Вт/м. В снегу и воде его мощности не хватает — он вмерзает.
• Крепёж на дюбелях сквозь мембрану. Каждое отверстие — будущая протечка под утеплитель.
• Горелка или фен рядом с кабелем, кабель в горячей мастике. Оболочка плавится, а повреждение видно только по замеру изоляции.
• Битумный клей на ПВХ-мембране. ПВХ рядом с битумом теряет пластификатор и трескается.
• Датчик воды далеко от воронки. Обогрев включается, когда лёд у воронки уже набрался.
• Распаечная коробка в чаше у воронки. Она первой окажется в воде.
• Первое включение в толстый лёд. Растопить готовую ледяную линзу кабель не сможет: систему запускают до морозов.

Частые вопросы

Нужен ли обогрев, если кровля хорошо утеплена? Утепление уменьшает таяние снизу, но оттепели и солнце никуда не деваются: вода всё равно придёт к воронке и, если та замёрзла, встанет вокруг. Кабель с датчиком воды включается, только когда вода есть, и в сухой мороз ничего не тратит.

Можно ли обогреть всю кровлю, чтобы не чистить снег? Можно, но это около 300 Вт на каждый квадратный метр — для кровли коттеджа в 100 м² уже 30 кВт. Снег с плоской кровли убирают вручную, а кабель держит открытым путь для воды.

Воронка уже замёрзла — что делать? Кабель на лёд не кладут. Сначала воронку и площадку освобождают вручную — пластиковой лопатой, без лома и ледоруба по мембране. Кабель монтируют на чистую кровлю, а систему включают до морозов, пока ледяная линза не успела вырасти.

Подойдёт ли это для эксплуатируемой или инверсионной кровли? Там вода идёт под плиткой или балластом, а воронки двухуровневые. Схему обогрева для такой кровли считаем отдельно — напишите нам.

Что проверить осенью? Очистить решётки воронок от листьев, замерить изоляцию мегаомметром — не меньше 20 МОм — и нажать кнопку «Тест» на УЗО. В первые заморозки стоит убедиться, что регулятор включает обогрев, когда у воронки появляется вода.

Что в итоге

Плоская кровля копит воду там, где замёрзла воронка, поэтому греют не всю кровлю, а путь воды: площадку около 1×1 м вокруг воронки, чашу под решёткой и стояк до тёплой части здания. На воронку уходит около 12 м кабеля 30 Вт/м с экраном, закреплённого клеевыми зажимами без единого отверстия в мембране. Датчик воды у воронки включает обогрев только тогда, когда есть что растапливать, и зима для двух воронок обходится примерно в 44 BYN.
