Саморегулирующийся кабель ProTrace HTP

Саморегулирующийся кабель ProTrace HTP относится к категории среднетемпературных и применяется в промышленности: для разогрева трубопроводов, емкостей, поддержания рабочей температуры. Кабель HTP имеет 2 слоя изоляции: внутренняя из фтополимера и наружная - фторполимерная или полиолефиновая. Мощность выделяемая кабелем может быть от 17 Вт/м до 60 Вт/м. Саморег HTP имеет экранирующую оплетку из лужёной медной проволки, которая служит дополнительной защитой от механических повреждений, помогает равномерно распределить тепло, а также электрической защитой - при подключении к УЗО. Продукция сертифицирована: EAC, CE, NSF, CE UL, cUL, ATEX, IECEx. Кабели можно использовать в коррозионных и органических средах.

Преимущества саморегулирующегося кабеля - его можно резать на отрезки любой длины, кабель сам регулирует температуру, кабель может перекрещиваться, накладываться друг на друга без опасности перегрева.



При проектировании системы необходимо учитывать следующее:

  • пусковой ток может превышать номинальные значения в 1,5-2,0 раза
  • максимальная длина секции рассчитывается исходя из минимальной температуры, при которой на кабель подается напряжение. Если требуется большая длина, то увеличиваем количество секций.
  • Напряжение питания 220-277 В.
  • Максимальная температура при включенном напряжении +110 С.
  • Максимальная температура внешнего воздействия +135 С (при наработке не более 1000 часов).
  • Сопротивление питающей линии 18,2 Ом/км.
  • Минимальная температура при монтаже -40 С.



Наружняя изоляция

Наименование

Выходная мощность

Термопластичный эластомер

17HTP2-CR

17

Термопластичный эластомер

31HTP2-CR

31

Термопластичный эластомер

45HTP2-CR

45

Термопластичный эластомер

60HTP2-CR

60

Фторполимер

17HTP2-CT

17

Фторполимер

31HTR2-CT

31

Фторполимер

45HTP2-CT

45

Фторполимер

60HTP2-CT

60

Разновидности саморегулирующегося кабеля ProTrace HTP

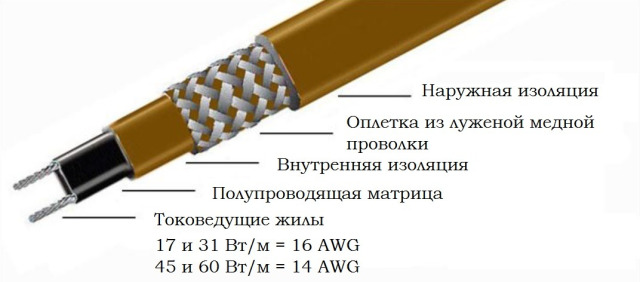

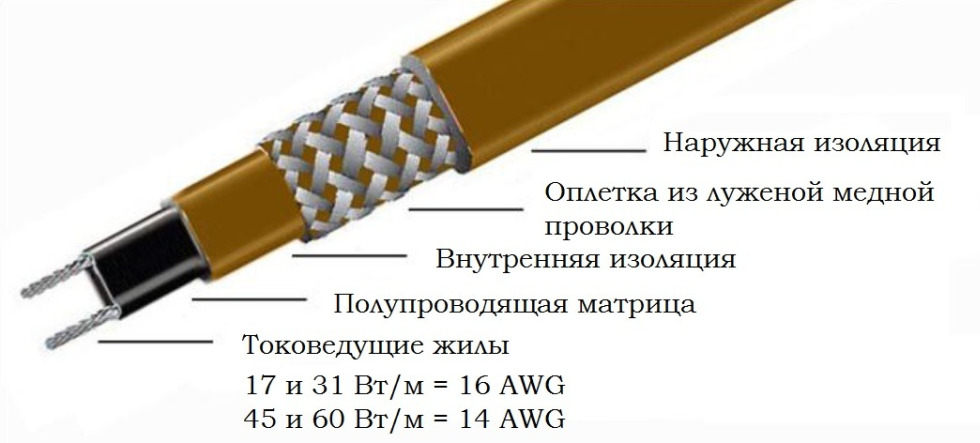

Разрез кабеля ProTrace HTP

gallery/htp_rus

Кабель можно монтировать на металлических поверхностях. Значительно дешевле, чем использование прогрева перегретым паром. Также имеется возможность усовершенствования системы регулятором температуры с обратной связью - возможность точной регулировки и поддержания заданной температуры: например воздуха в трубопроводе или жидкости.

gallery/htp_graf

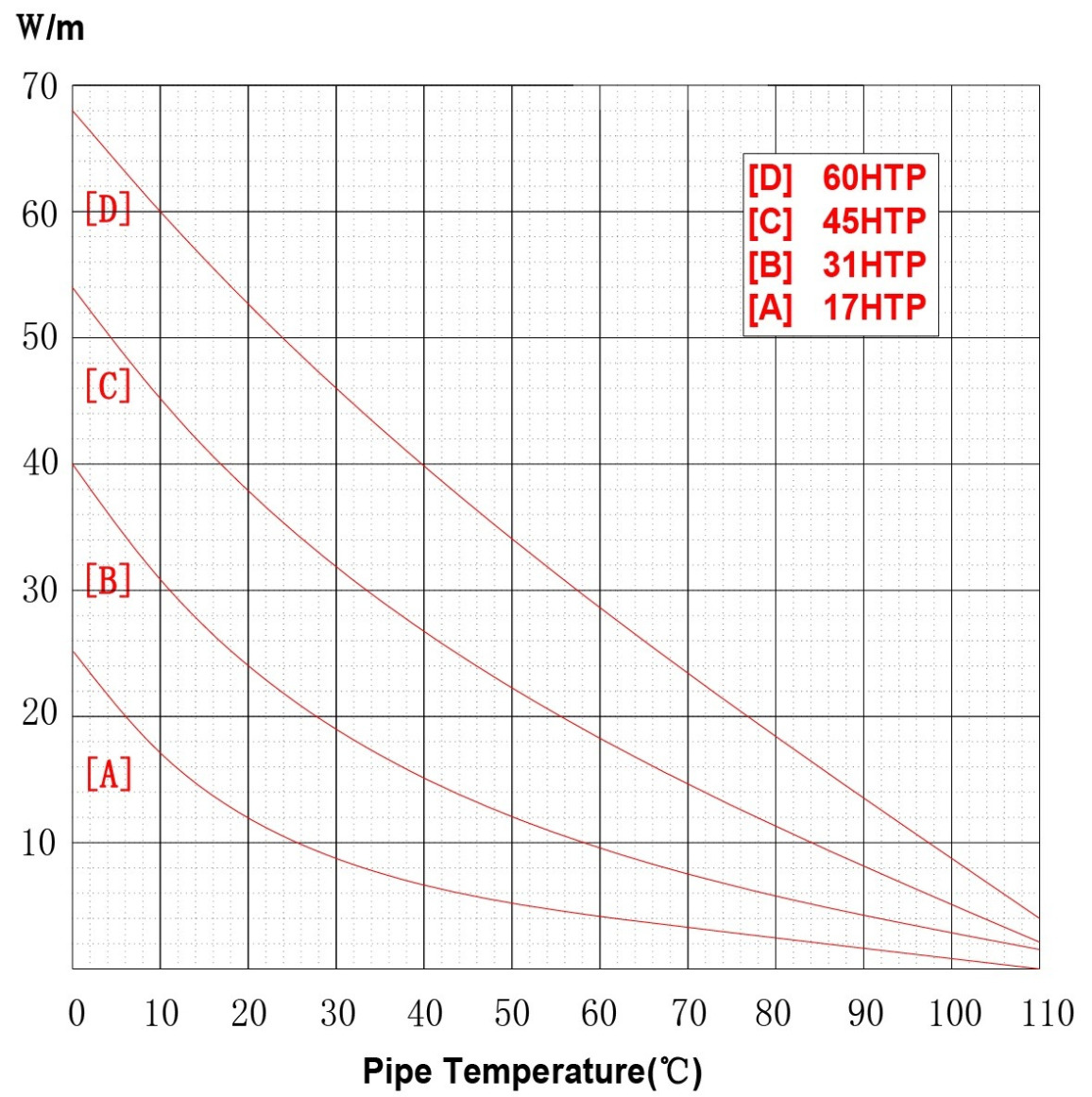

График зависимости выходной мощности от температуры трубы

gallery/htp_size

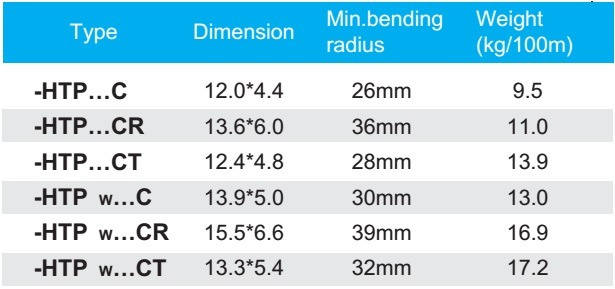

Габариты кабеля, минимальный радиус изгиба, вес кабеля

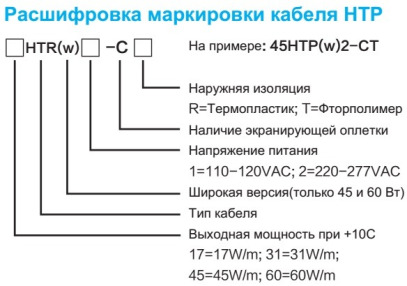

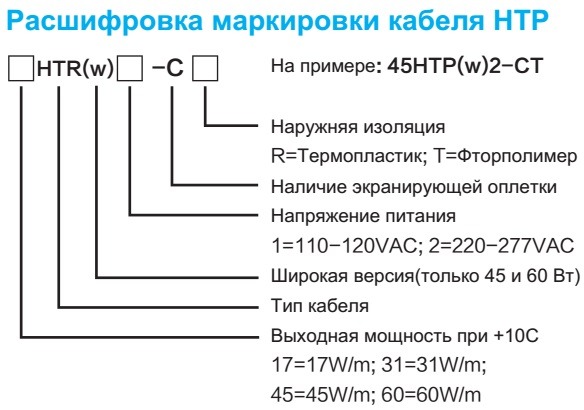

Расшифровка маркировки кабеля HTP

Расшифровка маркировки кабеля HTP

gallery/htp_tab

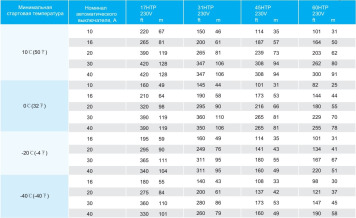

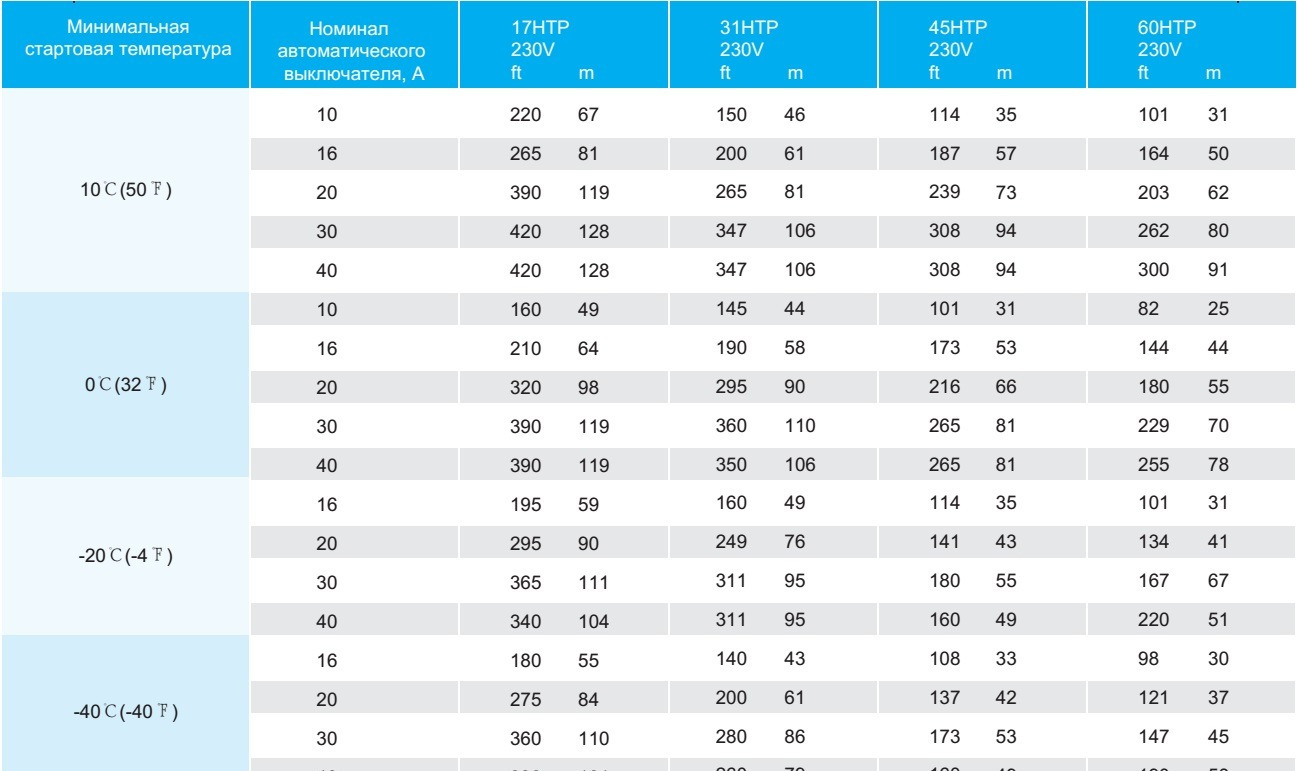

Зависимость номинала автоматического выключателя от длины кабеля и минимальной внешней температуры
