Саморегулирующийся кабель ProTrace HTR



Саморегулирующийся кабель ProTrace HTR применяется в основном в промышленности: для разогрева трубопроводов, емкостей, поддержания рабочей температуры. кабель HTR имеет 2 слоя изоляции: внутренняя из термопластичного эластомера (полиолефина) и наружная - фторполимерная или полиолефиновая. Мощность выделяемая кабелем может быть от 10 Вт/м до 40 Вт/м. Саморег HTR имеет экранирующую оплетку и дополнительный слой изоляции (стойкой к ультрафиолету). Экранирующая оплетка служит дополнительной защитой от механических повреждений, а также электрической защитой - при подключении к УЗО. Продукция сертифицирована: EAC, CE, NSF, CE UL, cUL, ATEX, IECEx. Кабели можно использовать в коррозионных и органических средах.

Преимущества саморегулирующегося кабеля - его можно резать на отрезки любой длины, кабель сам регулирует температуру, кабель может перекрещиваться, накладываться друг на друга без опасности перегрева.



При проектировании системы необходимо учитывать следующее:

  • пусковой ток может превышать номинальные значения в 1,5-2,0 раза
  • максимальная длина секции рассчитывается исходя из минимальной температуры, при которой на кабель подается напряжение. Если требуется большая длина, то увеличиваем количество секций.
  • Напряжение питания 220-277 В.
  • Максимальная температура при включенном напряжении +65 С.
  • Максимальная температура внешнего воздействия +85 С (при наработке не более 1000 часов).
  • Сопротивление питающей линии 18,2 Ом/км.
  • Минимальная температура при монтаже -40 С.



Наружняя изоляция

Наименование

Выходная мощность

Термопластичный эластомер

10HTR2-CR

10

Термопластичный эластомер

17HTR2-CR

17

Термопластичный эластомер

23HTR2-CR

23

Термопластичный эластомер

31HTR2-CR

31

Термопластичный эластомер

40HTR2-CR

40

Фторполимер

10HTR2-CT

10

Фторполимер

17HTR2-CT

17

Фторполимер

23HTR2-CT

23

Фторполимер

31HTR2-CT

31

Фторполимер

40HTR2-CT

40

Виды кабеля HTR

gallery/htr

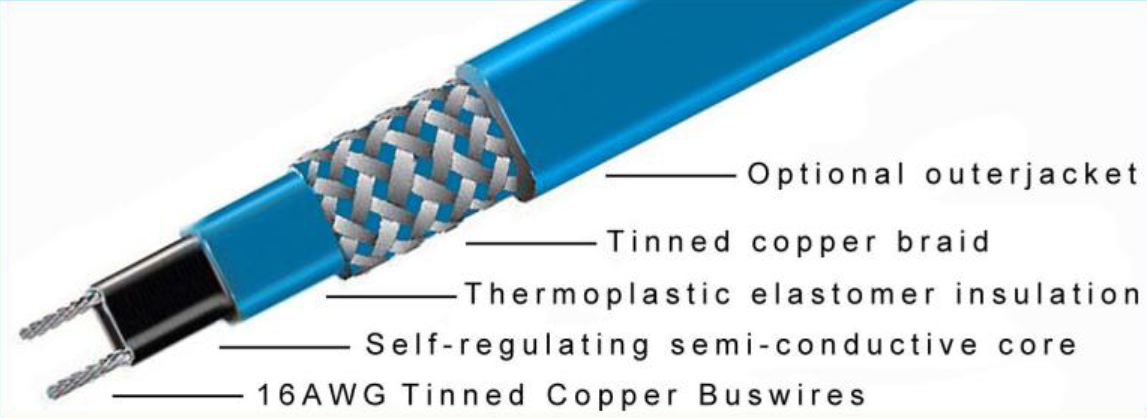

Разрез кабеля HTR

Кабель можно монтировать на металлических, пластиковых трубах. Также имеется возможность усовершенствования системы регулятором температуры с обратной связью - возможность точной регулировки и поддержания заданной температуры: например воздуха в трубопроводе или жидкости.

gallery/htr_11

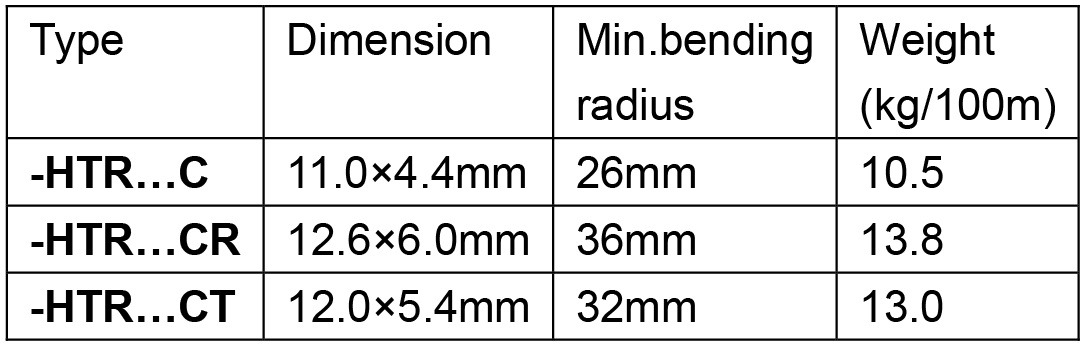

Габариты кабеля и минимальный радиус изгиба, вес кабеля.

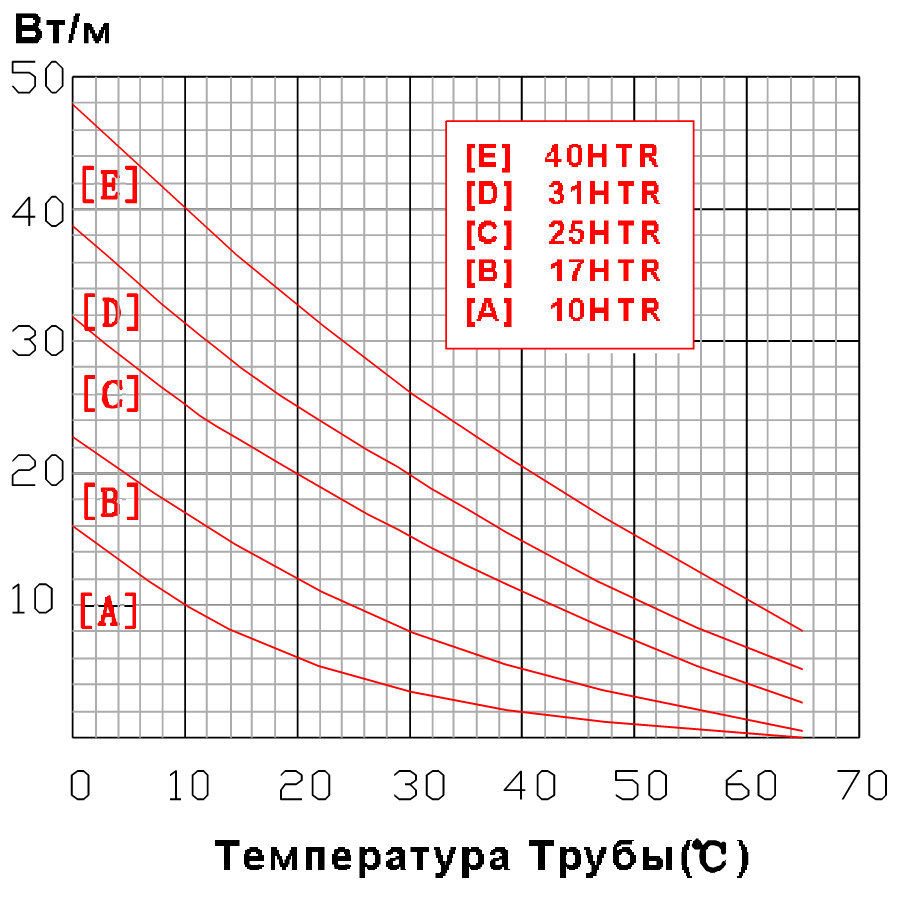

График зависимости выходной мощности от температуры трубы

Информацию о ценах смотрите тут

gallery/htr_graf
