Саморегулирующийся кабель ProTrace HTM

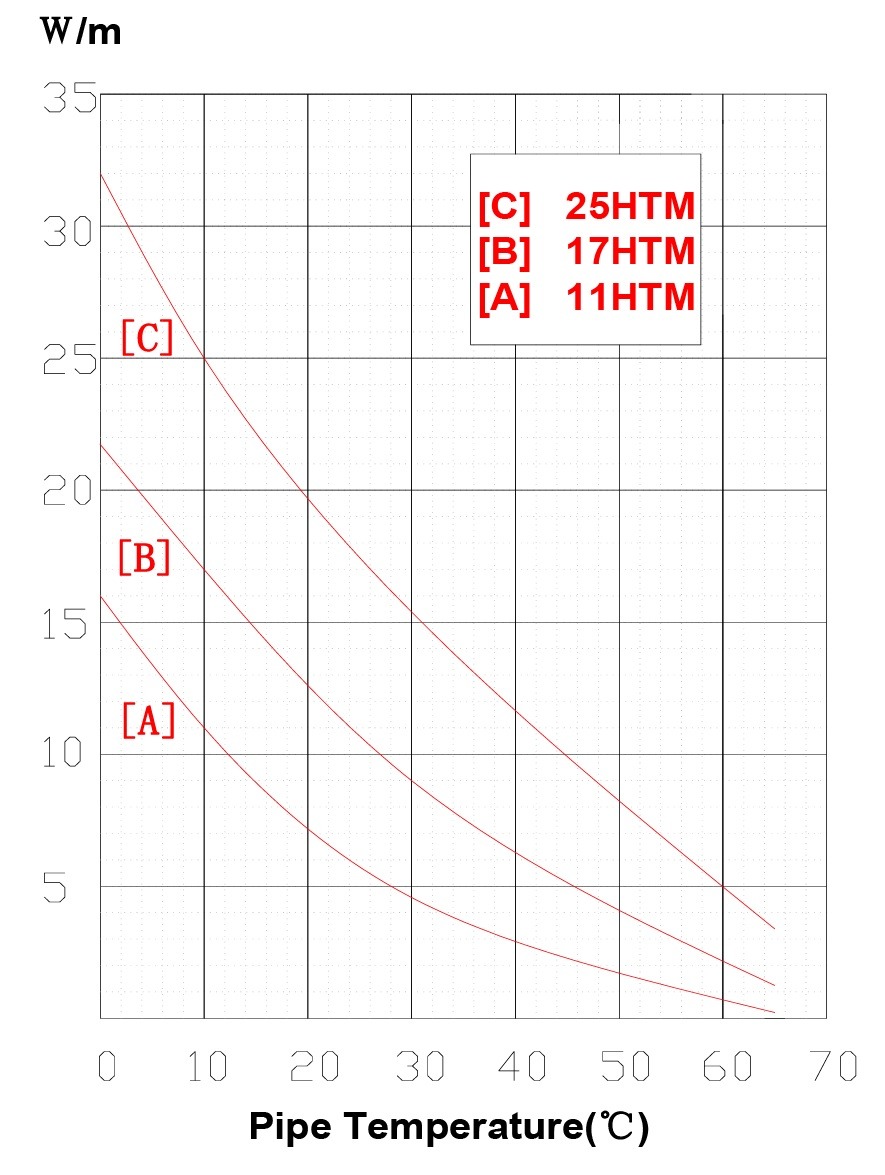

График зависимости выходной мощности от внешней температуры

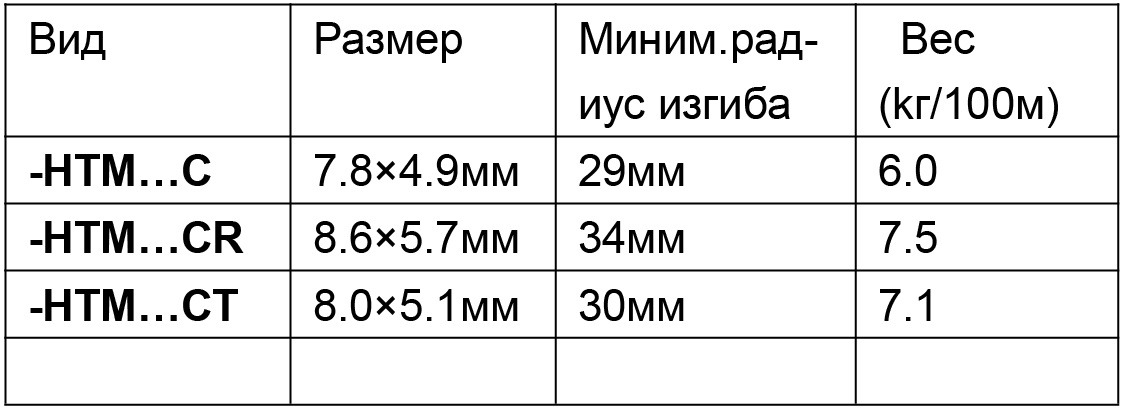

Внешние размеры кабеля в зависимости от маркировки

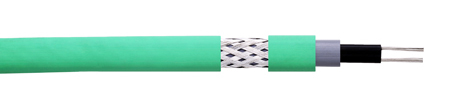

Саморегулирующийся кабель ProTrace HTM  выпускается на два типа питающего напряжения: 22-24 В и 220-277 В. Самрег первого типа используется в автомобильной промышленности, сельском хозяйстве (подогрев поилок). Второй тип кабеля применяется в промышленности, строительстве, в быту. Внутренняя изоляция термопластичный эластомер, наружяя - фторполимер или эластомер (в зависимости от маркировки). Также есть экранирующая оплетка из луженой медной проволки. Токоведущие жилы также медные, сечение 20 AWG, ориентиовочно 0,75 мм2. Мощность выделяемая кабелем может быть  11 Вт/м, 17 Вт/м, 25 Вт/м. Саморег HTM2-CT имеет наружную изоляцию из фторполимера, что позволяет использовать его для обогрева питьевой воды внутри трубы, а также для обогрева агрессивных жидкостей. Экранирующая оплетка служит дополнительной защитой от механических повреждений, а также электрической защитой - при подключении к УЗО.



При проектировании системы необходимо учитывать следующее:

  • пусковой ток может превышать номинальные значения в 1,2-1,5 раза
  • максимальная длина секции рассчитывается исходя из минимальной температуры, при которой на кабель подается напряжение. Если требуется большая длина, то увеличиваем количество секций.
  • Напряжение питания 220-277 В.
  • Максимальная температура при включенном напряжении +65 С.
  • Максимальная температура внешнего воздействия +85 С (при наработке не более 1000 часов).
  • Сопротивление питающей линии 18,2 Ом/км.
  • Минимальная температура при монтаже -40 С.
gallery/201452811191159319

ProTrace HTM2-CR

ProTrace HTM2-CT

gallery/201452811191159319

Обозначение кабеля

Мощность Вт/м при +10 С

Напряжение питания В

11HTM2-CR

11

220-277

17HTM2-CR

17

220-277

25HTM2-CR

25

220-277

Обозначение кабеля

Мощность Вт/м при +10 С

Напряжение питания В

11HTM2-CT

11

220-277

17HTM2-CT

17

220-277

25HTM2-CT

25

220-277

gallery/htm_11
gallery/htm_230
gallery/htm_230_1

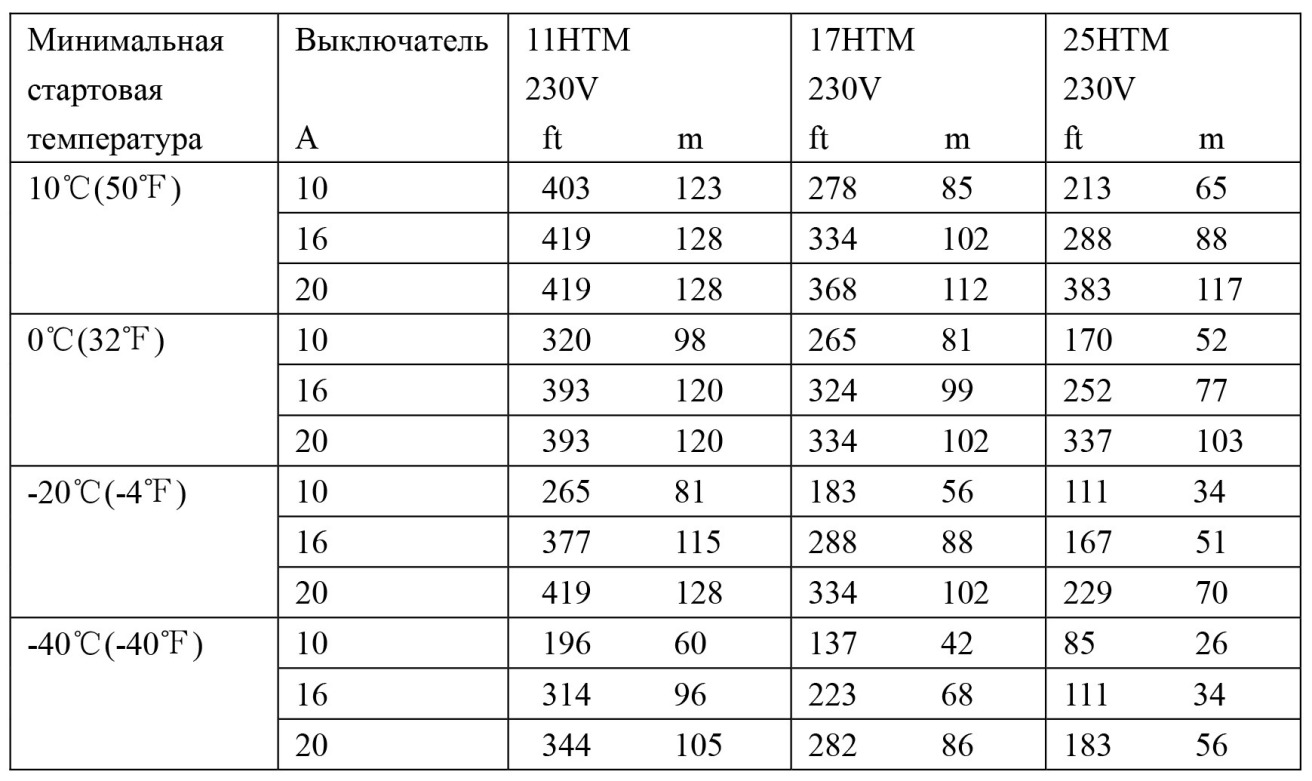

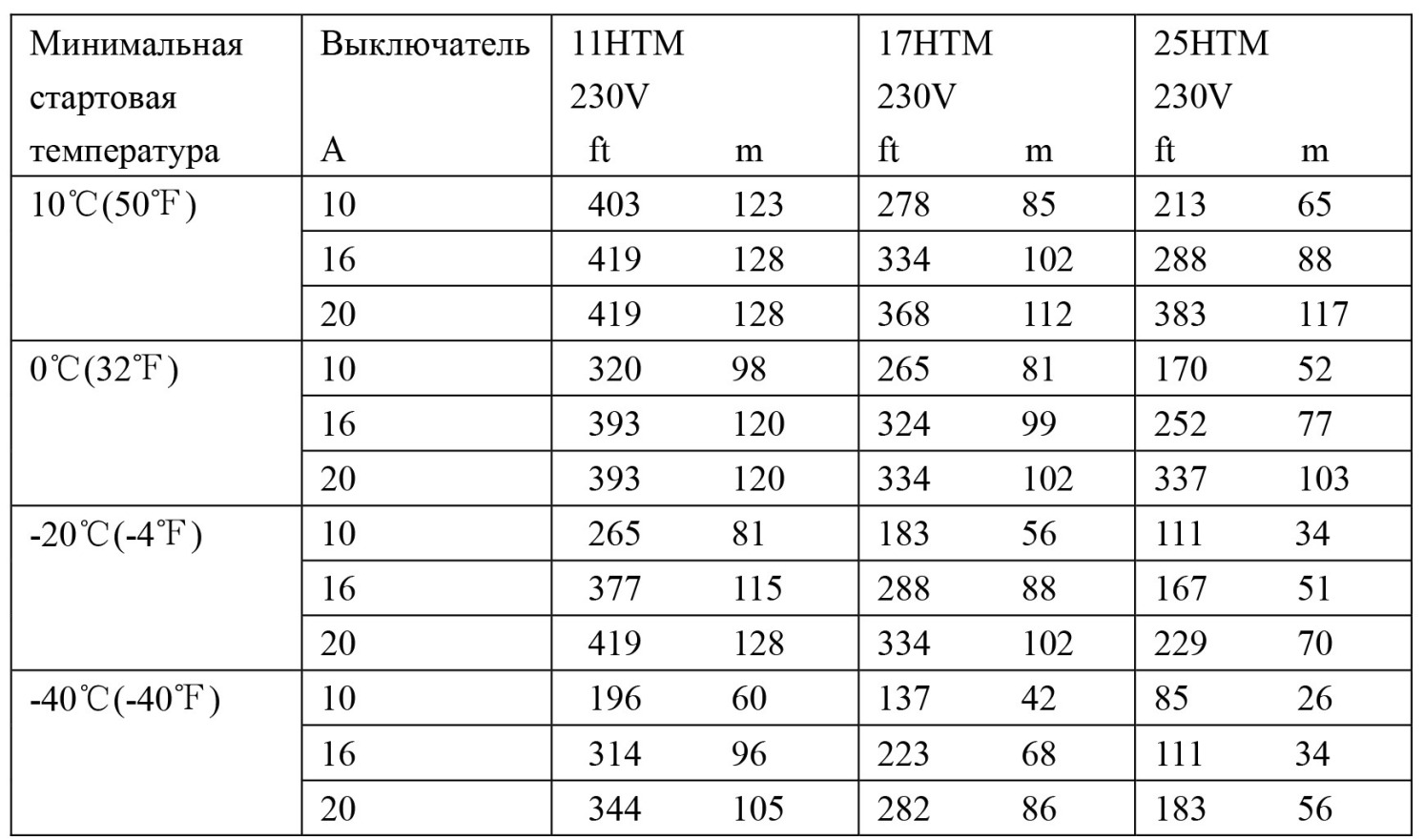

Максимальная длина секции кабеля в зависимости от минимальной температуры включения (напряжение питания 220-277В)

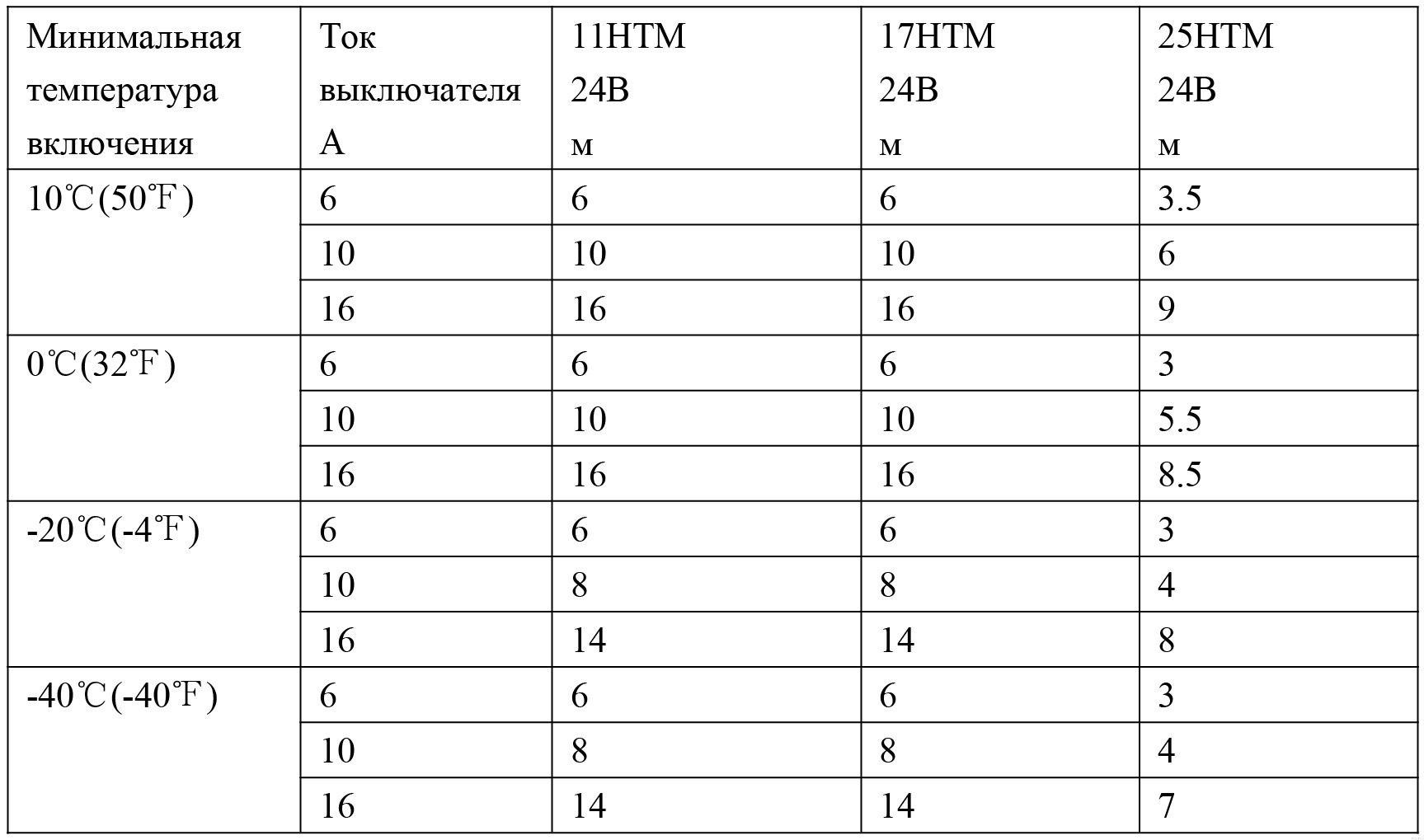

Максимальная длина секции кабеля в зависимости от минимальной температуры включения (напряжение питания 22-24В)

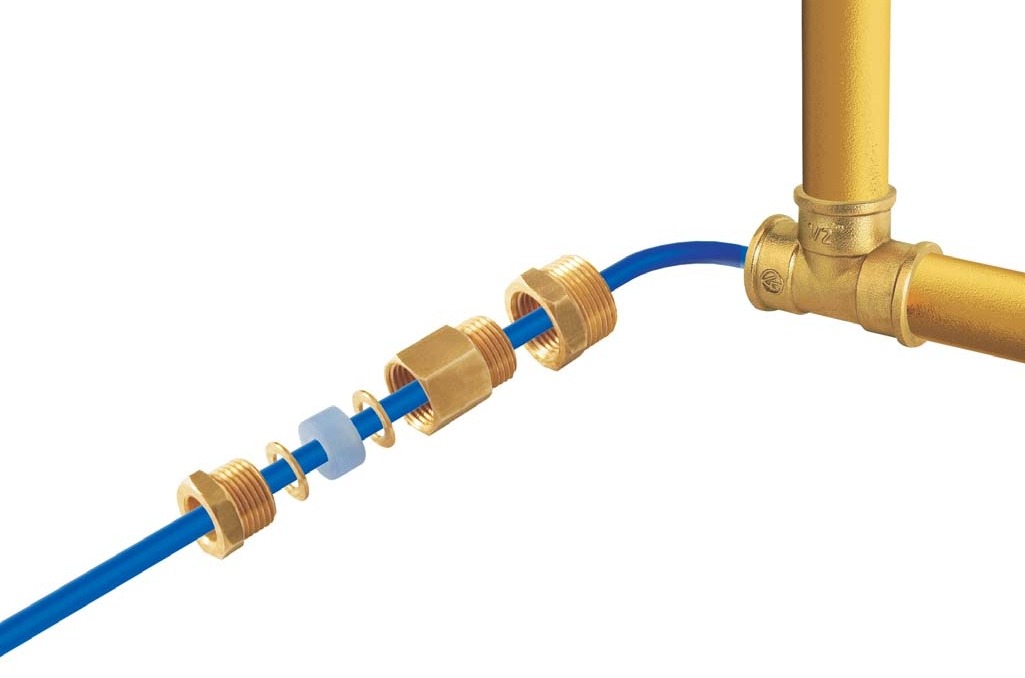

Для ввода в трубу используют сальник, который обеспечивает герметичное и надежное соединение.

gallery/pipe_cr1
gallery/htm_24_1

Наиболее эффективно кабель работает в воде, на металле, т.е. там, где происходит наиболее лучший съём тепла.

Ознакомиться с ценами на саморегулирующийся кабель ProTrace HTM можно здесь:
