Обогрев водосточных и дренажных систем при помощи саморегулирующегося кабеля ProTrace

Совсем еще не так давно применение нагревательных кабелей в системах водоотвода казалось чем-то немыслимым. Тратить деньги на обогрев водостока? Ну уж нет! Однако, эксплуатация зданий и коммуникаций в условиях снежных зим, сменяющихся оттепелью и ночными заморозками приводит к образованию льда в водосточных системах и, как следствие, их повреждению. В результате, через несколько сезонов (а порой и каждый сезон) вам приходится менять водосточную систему, устраняя повреждения. Это затратно и не позволяет системе водоотвода полноценно фукционировать круглый год. Но есть решение!

С удешевлением технологии производства саморегулирующихся кабелей данный продукт и его полезные свойства стали доступны практически каждому домовладельцу.

Что из себя представляет саморегулирующийся кабель и чем он отличается от резистивного?

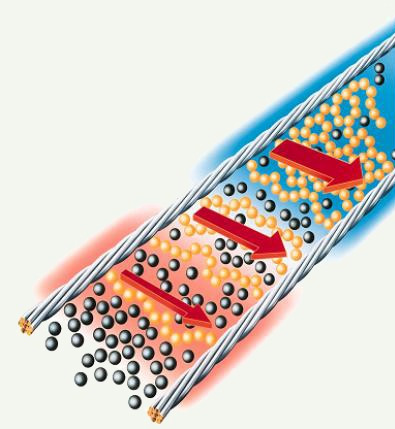

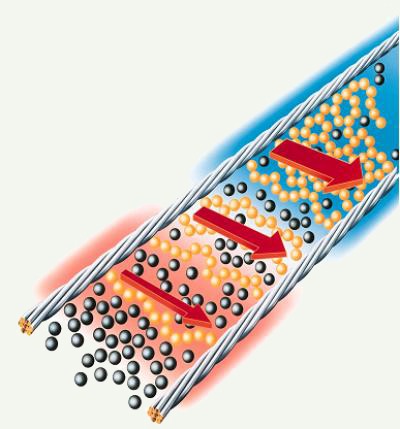

Во-первых, греющим элементом в данном типе кабеля выступает полупроводниковая матрица, которая в холодном состоянии имеет малое внутреннее сопротивление, и, как следствие, высокую мощность. При прохождении элекрического тока по мере прогрева внутреннее сопротивление матрицы возрастает и мощность снижается. На этом основан принцип саморегуляции кабеля. Так в самрегах высокой мощности концентрация проводящих ток частиц выше, чем в самрегах малой мощности.
Во-вторых, обязательно стойкая к ультрафиолету внешняя изоляция.
В-третьих, желательно наличие металлической экранирующей оплетки, которая выполняет две важные функции:

- дает дополнительную защиту от механических повреждений

- дает возможность подключить к УЗО систему обогрева, чтобы исключить поражение электрическим током в случае значительного механического повреждения.

Общие сведения о саморегулирующемся кабеле

Наиболее распространенным типом саморега для обогрева ливневки выступает марка ProTrace SLL. С ценами на этот кабель можно ознакомиться в разделе прайс. Этот кабель имеет три слоя изоляции плюс экранирующая оплетка. Внешний слой изоляции стойкий к ультрафиолету. Мощность данного типа кабеля может 10, 16, 24, 30 и 40Ватт на метр длины при +10 С. Также применяют кабели маркировки HTLe и HTR. Для обогрева водосточных систем требуется мощность от 16 до 60 Ватт на метр длины водосточной системы.

Как правило, в желобах стандартного размера проектируют мощность нагрева от 30 до 40 Ватт на метр, а в водосточных трубах от 16 до 30 Ватт для стандартного диаметра и от 30 до 40 Ватт для большого диаметра. Следует учитывать, при различных внешних условиях теплоотдача кабеля будет изменяться. Например, при работе на открытом воздухе теплоотдача будет ниже, чем при эксплуатации в воде. Другими словами, чем больше разбор тепла, тем выше теплоотдача кабеля.

Какой самрег использовать?

Для обогрева желобов и водосточных труб обычно применяют одинарную или двойную укладку кабеля. Так в водосточных трубах и желобах с диаметром менее 12 см. можно применять однорядную систему укладки кабеля. Для больших диаметров труб или в случае периодического включения системы обогрева следует использовать укладку кабеля в две нити.

Расчет количества греющего кабеля и правила монтажа

Если вода из водосточной трубы сливается в подземный канал, то участок на глубину промерзания нужно также обогреть.

Способ укладки саморегулирующегося кабеля на кровле

Место применения кабеля	Необходимая мощность
водосточные трубы и желоба	16-60 Вт/м.п.
желоба шириной более 300мм	200-300 Вт/м²
край кровли при ширине менее 300 мм	200 Вт/м²
край кровли при ширине более 300мм	300 Вт/м²

Вариант укладки кабеля на кровле

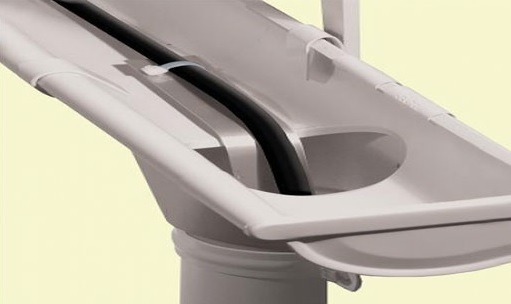

Укладка кабеля в один ряд

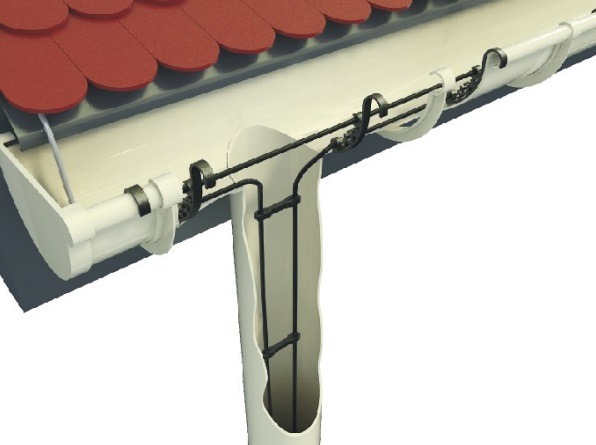

Укладка кабеля в два ряда

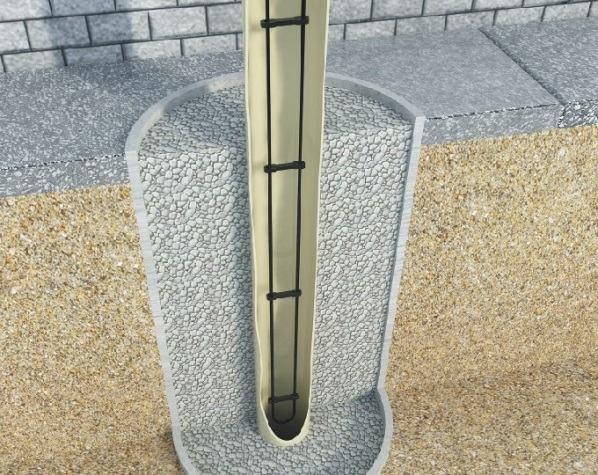

Укладка кабеля в водосточной трубе

При монтаже саморегулирующегося кабеля в желобах большого размера применяют двухрядную и более укладку. Для удобства применяют клипсы для жёлоба, которые помогают зафиксировать кабель равномерно распределить тепло.

Пример укладки кабеля в желобе

Клипса для кабеля

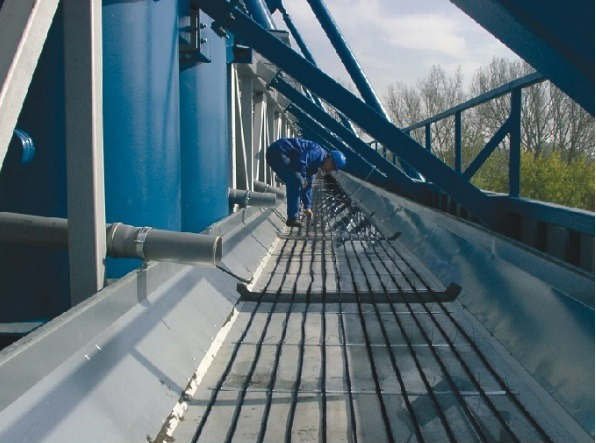

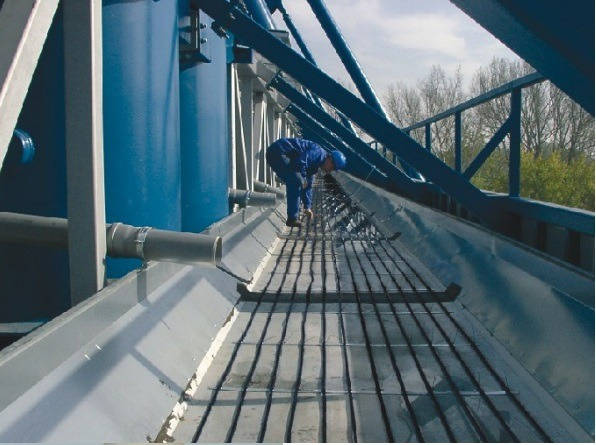

Укладка нагревательного кабеля на широкий парапет

Способ крепления саморегулирующегося кабеля

Расположение греющего кабеля в водосточной трубе

При укладке кабеля необходимо исключить касание кабеля с острыми краями водосточной системы. Можно использовать полоску мягкой жести.

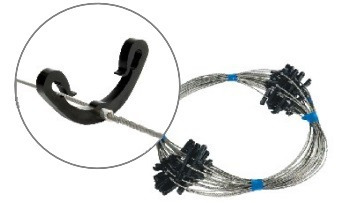

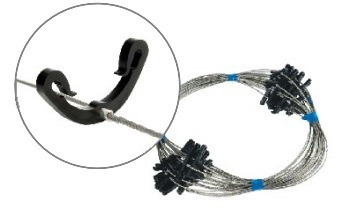

Если длина водосточной трубы превышает 12 метров, используют тросовое крепление.

Системы управления нагревом

Для автоматического управления системой антиобледенения применяют регулятор VTS-2. Регулятор позволяет, кроме экономии электроэнергии, полностью автоматизировать процесс. Контроллер получает данные от датчиков температуры и осадков, и только при наличии осадков и низкой температуры включается нагрев. Датчик осадков снабжен обогревом, монтировать датчик можно на кровле или в водостоке.
