Саморегулирующийся кабель ProTrace SLL

ProTrace SLL-2

ProTrace SLL-2CR

характеристики кабеля SLLхарактеристики кабеля SLLхарактеристики кабеля SLLхарактеристики кабеля SLL

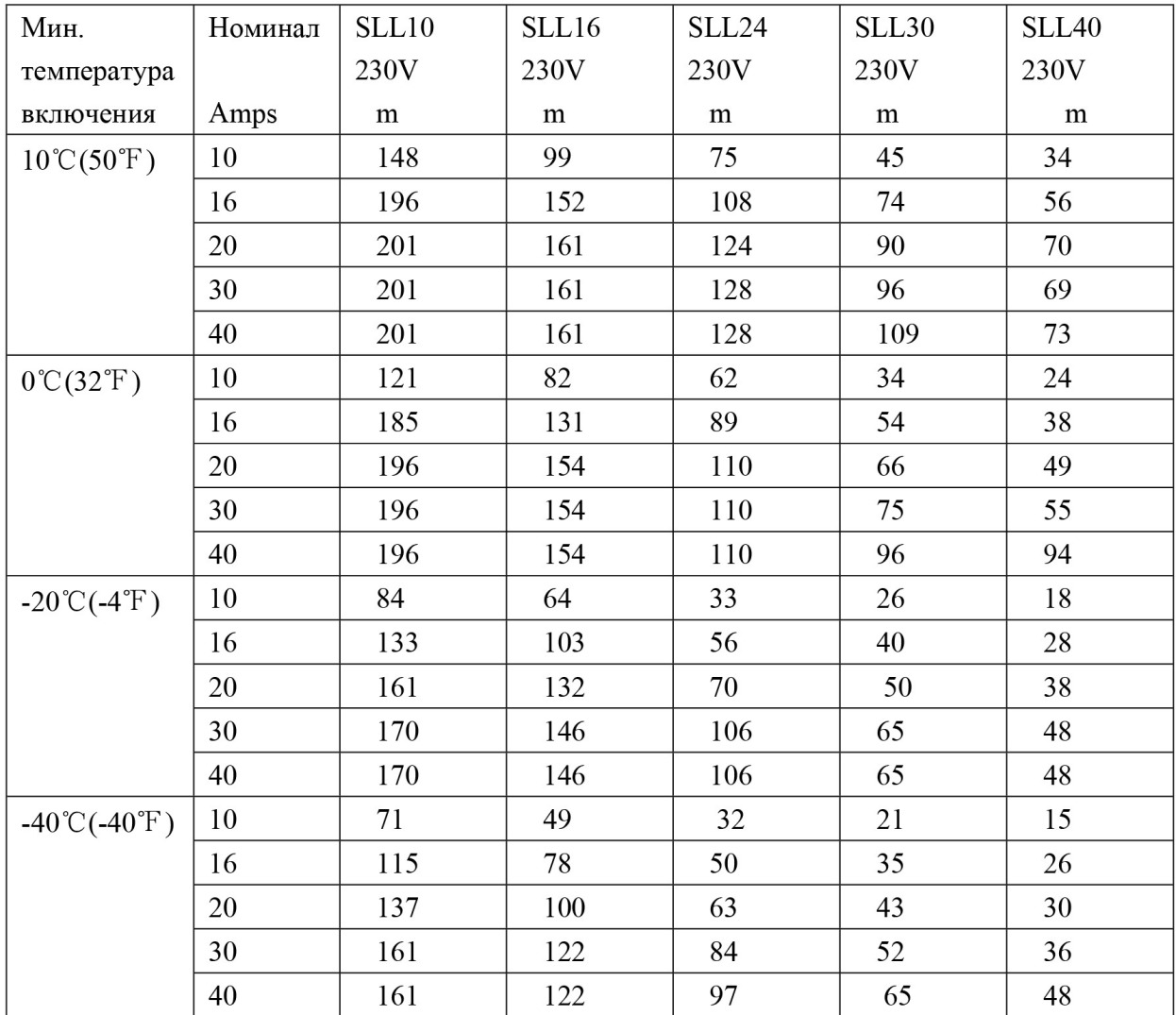

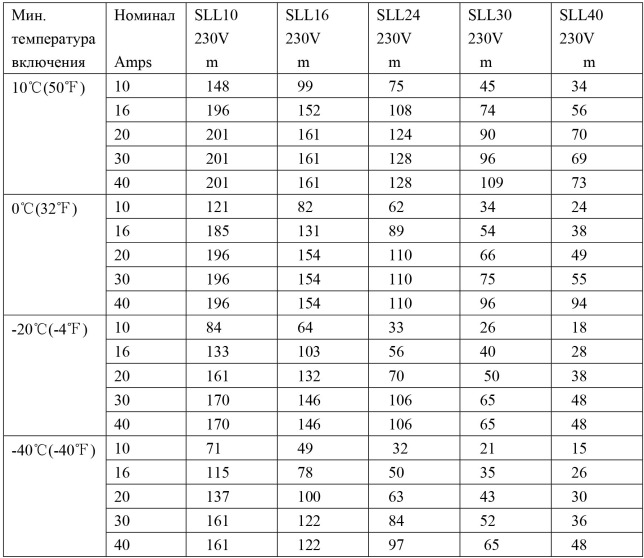

Таблица выбора максимальной длины секции кабеляТаблица выбора максимальной длины секции кабеляТаблица выбора максимальной длины секции кабеля

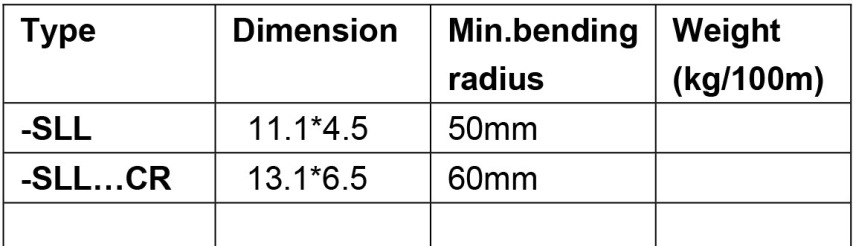

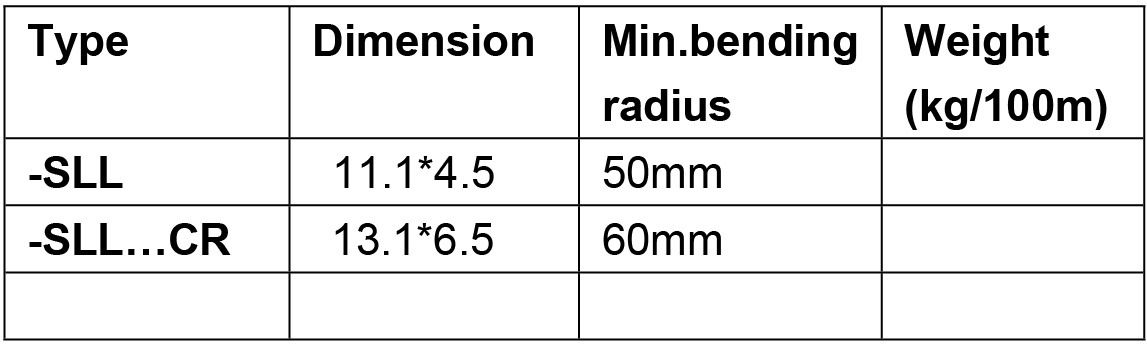

Внешние габариты кабеля SLL

Обозначение кабеля

Мощность Вт/м при +10 С

SLL10-2

10

SLL16-2

16

SLL24-2

24

SLL30-2

30

SLL40-2

40

Обозначение кабеля

Мощность Вт/м при +10 С

SLL10-2CR

10

SLL16-2CR

16

SLL24-2CR

24

SLL30-2CR

30

SLL40-2CR

40

    Саморегулирующийся кабель ProTrace SLL-2 имеет 2 слоя изоляции и применяется чаще всего для защиты от замерзания труб, для разогрева трубопроводов, емкостей. Мощность выделяемая кабелем может быть от 10 Вт/м до 40 Вт/м.

     Саморег SSL-2CR имеет экранирующую оплетку и дополнительный слой изоляции (стойкой к ультрафиолету). Благодаря этому сфера применения этого кабеля шире - обогрев ливневок, трубопроводов находящихся в земле или в воде. Экранирующая оплетка служит дополнительной защитой от механических повреждений, а также электрической защитой - при подключении к УЗО. Продукция сертифицирована: EAC, CE, NSF. Огромное преимущества саморегулирующегося кабеля - его можно резать на отрезки любой длины, кабель сам регулирует температуру, кабель может перекрещиваться друг с другом без опасности перегрева. Его можно использовать во взрывоопасных зонах.



При проектировании системы необходимо учитывать следующее:

  • пусковой ток может превышать номинальные значения в 1,5-2,0 раза

  • максимальная длина секции рассчитывается исходя из минимальной температуры, при которой на кабель подается напряжение. Если требуется большая длина, то увеличиваем количество секций.

  • Напряжение питания 220-254 В.

  • Максимальная температура при включенном напряжении +65 С.

  • Максимальная температура внешнего воздействия +85 С (при наработке не более 1000 часов).

  • Сопротивление питающей линии 18,2 Ом/км.

  • Минимальная температура при монтаже -40 С.

расшифровка маркировки кабеля SLLрасшифровка маркировки кабеля SLLрасшифровка маркировки кабеля SLLрасшифровка маркировки кабеля SLL

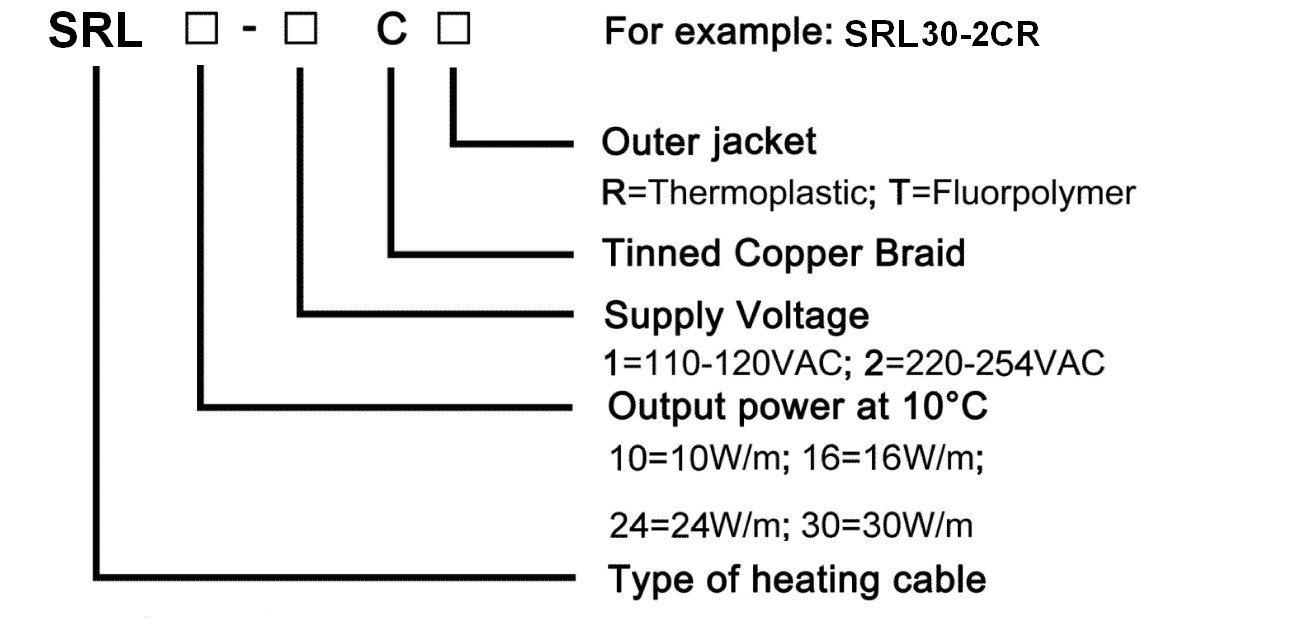

Расшифровка маркировки кабеля SLL (SRL)

График зависимости мощности от внешней температурыГрафик зависимости мощности от внешней температурыГрафик зависимости мощности от внешней температурыГрафик зависимости мощности от внешней температуры

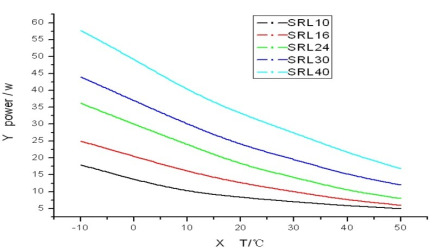

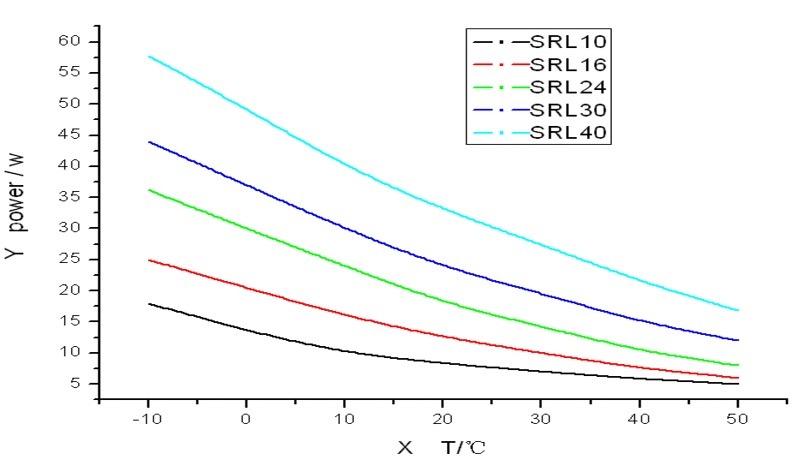

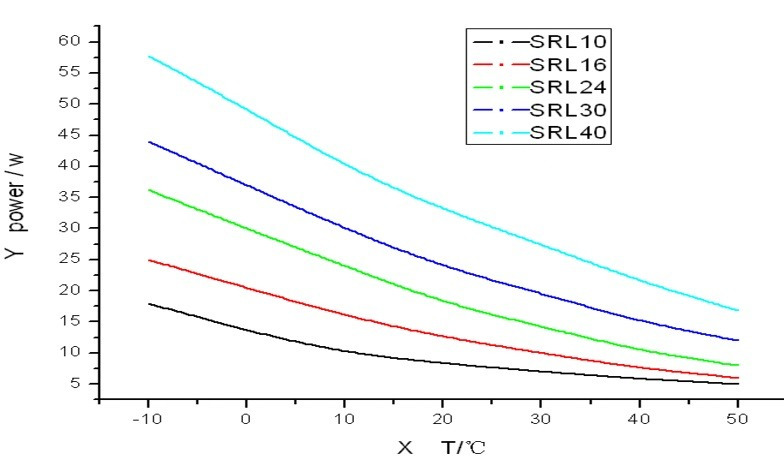

    График зависимости выходной мощности от температуры трубы

    С розничными ценами на саморегулирующийся кабель ProTrace SLL можно ознакомиться здесь.

    Как видно из графика, чем эффективней снимается тепло с кабеля, тем выше выходная мощность. Другими словами в воде, в снегу, во льду эффективность и потребляемая мощность будет выше, чем при работе на открытом воздухе.
